5.6　予備電源機構（EPU）の増設，交換，および撤去

ここでは，EPUの取り外し，取り付けを行う場合の手順について説明します。

EPUを取り外すには「図5-23　 EPUの交換手順」に示すステップで作業を行い，取り付けるには逆の手順で作業を行います。

電源機構，電源モジュールの増設および交換，ファンユニットの交換は，教育を受けた技術者または保守員が行ってください。電源機構の増設および交換では，電源ケーブルの取り付け，取り外しを行います。上記以外の方が作業を行って誤った取り扱いをした場合，火災・感電・装置故障の原因となります。

以下は，EPU-Aの場合の例です。EPU-Bの場合も同様に作業を行ってください。

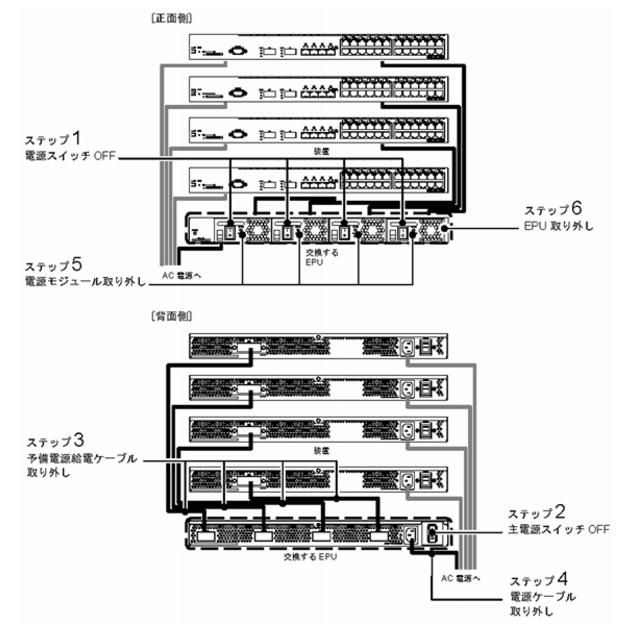

図5-23　EPUの交換手順

装置内部に不用意に手を入れないでください。機構部等でけがの原因となることがあります。

予備電源機構（EPU）を移動させる場合は，電源モジュールの取っ手を持たないでください。取っ手が外れて装置が落下し，けがの原因となることがあります。また，変形して，火災・感電の原因となることがあります。

電源モジュールの取り付け，取り外しは，電源モジュールの電源スイッチをOFFにして行ってください。

電源モジュールの搭載部品やはんだ面には手を触れないでください。また，保管する場合は静電防止袋の中に入れて保管してください。

（1）取り外し方

【ステップ1】

電源モジュールの電源スイッチをすべてOFFにします。

【ステップ2】

EPUの主電源スイッチをOFFにします。

【ステップ3】

装置本体およびEPUから予備電源給電ケーブルをすべて取り外します。

【ステップ4】

EPUからAC電源ケーブルを取り外します。

【ステップ5】

EPUのスロット2，スロット3，スロット4に搭載されている電源モジュールをすべて取り外します。

EPU-Bの場合は，スロット2に搭載されている電源モジュールを取り外してください。

【ステップ6】

EPUを取り外します。

（2）取り付け方

【ステップ1】

EPUを設置します。

【ステップ2】

EPUに電源モジュールを取り付けます。

【ステップ3】

EPUにAC電源ケーブルを取り付けます。

【ステップ4】

装置本体およびEPUに予備電源給電ケーブル取り付けます。

【ステップ5】

EPUの主電源スイッチをONにします。

【ステップ6】

電源モジュールの電源スイッチをONにします。

	電源機構，電源モジュールの増設および交換，ファンユニットの交換は，教育を受けた技術者または保守員が行ってください。電源機構の増設および交換では，電源ケーブルの取り付け，取り外しを行います。上記以外の方が作業を行って誤った取り扱いをした場合，火災・感電・装置故障の原因となります。

	以下は，EPU-Aの場合の例です。EPU-Bの場合も同様に作業を行ってください。

	装置内部に不用意に手を入れないでください。機構部等でけがの原因となることがあります。

	予備電源機構（EPU）を移動させる場合は，電源モジュールの取っ手を持たないでください。取っ手が外れて装置が落下し，けがの原因となることがあります。また，変形して，火災・感電の原因となることがあります。

	電源モジュールの取り付け，取り外しは，電源モジュールの電源スイッチをOFFにして行ってください。

	電源モジュールの搭載部品やはんだ面には手を触れないでください。また，保管する場合は静電防止袋の中に入れて保管してください。

	EPU-Bの場合は，スロット2に搭載されている電源モジュールを取り外してください。
