4.5.5　DC電源ケーブル（電源冗長モデル（AX3630S，AX3640S））

DC電源を使用する場合，電源設備は1次側と2次側が絶縁されたものを使用してください。 絶縁されていない電源設備を使用すると，感電の原因となります。

DC電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用すると，火災・感電の原因となります。

DC電源ケーブルの取り付け，取り外しは教育を受けた技術者または保守員が行ってください。 DC電源ケーブルは端子接続を行います。そのため，DC電源ケーブルの取り扱いを誤ると，火災・感電の原因となります。

DC電源ケーブルの取り付け，取り外しを行う場合は，電源設備側の電源を切断して作業を行ってください。電源設備側の電源を投入したまま作業を行うと，火災・感電の原因となります。

弊社が指定する仕様の電源ケーブルについては，「2.3.4　 DC-48V電源設備（電源冗長モデル）」を参照してください。

ラックに搭載している場合は，ラック付属のケーブルホルダーで電源ケーブルを固定し，ケーブルの根元に負荷がかからないようにしてください。

（1）  取り付け方

【ステップ1】

装置本体に接地用ケーブルを取り付けます。

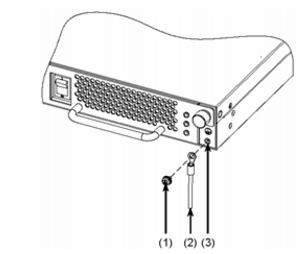

図4-26　接地用ケーブルの取り付け

(1) ネジ（M4×8）

(2) 接地用ケーブル

(3) 接地端子

必ず接地端子を接続して接地を取ってください。接地を取らずに使用すると，感電の原因となるとともに，電気的雑音により，障害発生の原因となります。

【ステップ2】

電源機構からケーブル用コネクタを取り外します（左右のレバーを押さえながら引き抜きます）。

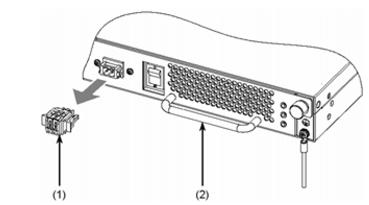

図4-27　ケーブル用コネクタの取り外し

(1) ケーブル用コネクタ

(2) 電源機構

【ステップ3】

ケーブル用コネクタにDC電源ケーブルを取り付けます。

ドライバの先などで，ボタンを押します（奥まで押すと，その状態で保持されます）。

図4-28　電源ケーブルの取り付け-1

(1) ボタン（白）

(2) -48V

(3) 0V

(4) ボタン（赤）

電源ケーブルを挿入し，ボタンを元に戻します（電源ケーブルがクランプされます）。

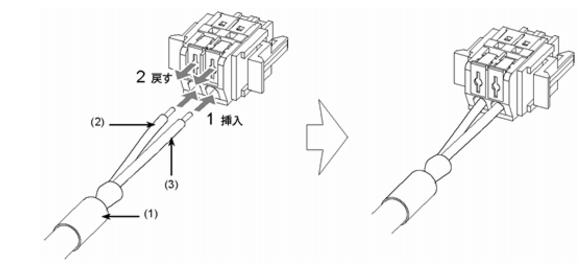

図4-29　電源ケーブルの取り付け-2

(1) DC電源ケーブル

(2) -48V

(3) 0V

DC電源ケーブルのシースのむき代（本装置側）は8〜10mmになるようにしてください。むき代が短すぎると接触不良となったり，ケーブルが抜ける原因となります。また，長すぎると芯線が露出して，感電の原因となります。

DC電源ケーブルを接続するときは，極性を正しく接続してください。極性を間違えて接続すると，故障の原因となります。

【ステップ4】

電源機構にケーブル用コネクタを取り付けます（「カチッ」と音がするまで挿入します）。

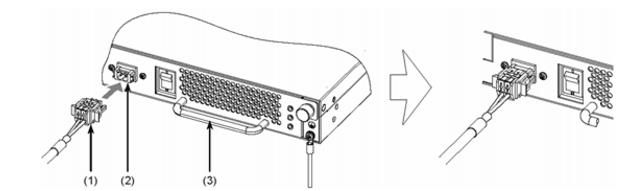

図4-30　ケーブル用コネクタの取付け

(1) ケーブル用コネクタ

(2) DC電源コネクタ

(3) 電源機構

ケーブル用コネクタの取り付け，取り外しを行う場合は，電源機構のスイッチをOFFにしてください。

（2）  取り外し方

【ステップ1】

電源機構からケーブル用コネクタを取り外します（左右のレバーを押さえながら引き抜きます）。

ケーブル用コネクタの取り付け，取り外しを行う場合は，電源機構のスイッチをOFFにしてください。

【ステップ2】

ケーブル用コネクタからDC電源ケーブルを取り外します（ボタンを押して取り外します）。

電源ケーブルの取り付け，取り外しを行う場合は，電源設備側の電源を切断して作業を行ってください。電源設備側の電源を投入したまま作業を行うと，火災・感電の原因となります。

【ステップ3】

装置本体から接地用ケーブルを取り外します。

取り外したケーブル用コネクタは，電源機構に取り付けておいてください。
