ハードウェア取扱説明書

4.5.4　DC電源ケーブル（DC電源モデル）

DC電源を使用する場合，電源設備は1次側と2次側が絶縁されたものを使用してください。 絶縁されていない電源設備を使用すると，感電の原因となります。

電源ケーブルは付属のものを使用してください。付属以外のものを使用すると火災・感電の原因となります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。

電源ケーブルの取り付け，取り外しを行う場合は，電源設備側の電源を切断して作業を行ってください。電源設備側の電源を投入したまま作業を行うと，火災・感電の原因となります。

ラックに搭載している場合は，ラック付属のケーブルホルダーで電源ケーブルを固定し，ケーブルの根元に負荷がかからないようにしてください。

（1）  取り付け方

【ステップ1】

装置本体に接地用ケーブルを取り付けます。

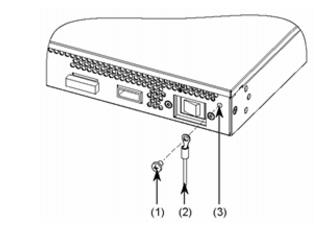

図4-24　接地用ケーブルの取り付け

(1) ネジ（M4×8）

(2) 接地用ケーブル

(3) 接地端子

必ず接地端子を接続して接地を取ってください。接地を取らずに使用すると，感電の原因となるとともに，電気的雑音により，障害発生の原因となります。

【ステップ2】

装置背面のDC電源コネクタ1に付属の電源ケーブルを取り付けます（「カチッ」と音がするまでコネクタを挿入します）。

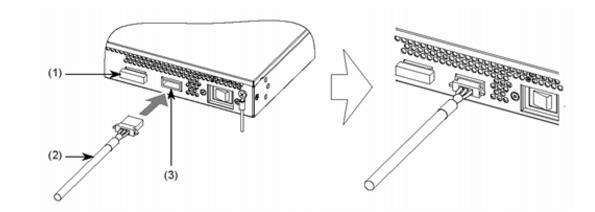

図4-25　電源ケーブルの取り付け

(1) DC電源コネクタ2（保護キャップ付き）

(2) DC電源ケーブル

(3) DC電源コネクタ1

保護キャップはケーブルを取り付けるとき以外は取り外さないでください。保護キャップを取り外したまま使用すると，火災・感電の原因となります。

DC電源ケーブルを接続するときは，極性を正しく接続してください。極性を間違えて接続すると，故障の原因となります。

電源設備を2系統化するには，DC電源ケーブル（別売り）が必要です。 電源設備を2系統化する場合は，DC電源コネクタ2に取り付けられている保護キャップを取り外してDC電源ケーブルを取り付けてください。また，取り外した保護キャップは大切に保管しておいてください。

電源設備系統を2系統化する場合，本装置は，電源を入れたままで冗長用のDC電源ケーブルを取り付けることもできます。 装置の電源を入れたままで冗長用の電源ケーブルを取り付ける場合でも，電源設備側の電源は切断して取り付けてください。

（2）  取り外し方

【ステップ1】

装置背面のDC電源コネクタからDC電源ケーブルを取り外します（左右のレバーを押さえながら引き抜きます）。

【ステップ2】

装置本体から接地用ケーブルを取り外します。

電源ケーブルの取り付け，取り外しを行う場合は，電源設備側の電源を切断して作業を行ってください。電源設備側の電源を投入したまま作業を行うと，火災・感電の原因となります。

電源設備系統を2系統化している場合，本装置は，電源を入れたままで冗長用の電源ケーブルを取り外すこともできます。 装置の電源を入れたままで冗長用の電源ケーブルを取り外す場合でも，電源設備側の電源は切断して取り外してください。
