30.2.2 IPv6マルチキャストグループアドレスへの経路確認

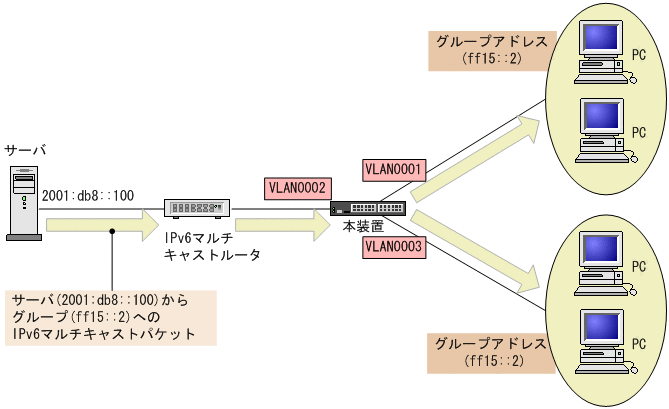

本装置でIPv6マルチキャストルーティング情報の設定を行った場合は,show ipv6 mcacheコマンドとshow netstat multicastコマンドを実行して宛先アドレスへの経路が存在していることを確認してください。存在しない場合,およびoutgoingが正しくない場合は,「30.2.3 IPv6 PIM-SM情報の確認」と「30.2.4 MLD情報の確認」について確認してください。

show ipv6 mcacheコマンドはIPv6マルチキャストルーティングプログラムが保持しているIPv6マルチキャスト中継エントリを表示し,show netstat multicastコマンドはハードウェアに登録したマルチキャスト中継エントリを表示します。

なお,show netstat multicastコマンドではネガティブキャッシュ(出力インタフェースが存在しないパケット廃棄エントリ)も表示します。

図30-2 show ipv6 mcacheコマンドの実行結果

> show ipv6 mcache
Date 20XX/04/20 15:20:00 UTC
Total: 1 route
- Forwarding entry  ----------------------------------------------------------
Group Address                            Source Address
ff15::2                                  2001:db8::100
    uptime: 00:20    expires: 02:40
    incoming:
        VLAN0002
    outgoing:
        VLAN0001
        VLAN0003
>

図30-3 show netstat multicastコマンドの実行結果

> show netstat multicast
Date 20XX/04/10 15:20:00 UTC
Virtual Interface Table is empty

Multicast Forwarding Cache is empty

IPv6 Virtual Interface Table
 Mif   Rate      PhyIF         Pkts-In   Pkts-Out
   0      0   VLAN0004               0          0
   1      0   VLAN0002               0          0
   2      0   VLAN0001               0          0
   3      0   VLAN0003               0          0

IPv6 Multicast Forwarding Cache
 Origin                 Group           Packets Waits In-Mif Out-Mifs
 2001:db8::100          ff15::2               0     0    1    2  3

Total no. of entries in cache: 1
>

[図データ]
