13.1.4 端末フィルタ

<この項の構成>
(1) 概要
(2) IPv4パケットの検査

(1) 概要

端末フィルタは,本装置を通過するIPv4パケットを監視して,信頼されていない端末からのアクセスを制限する機能です。

端末フィルタの動作概要を次の図に示します。

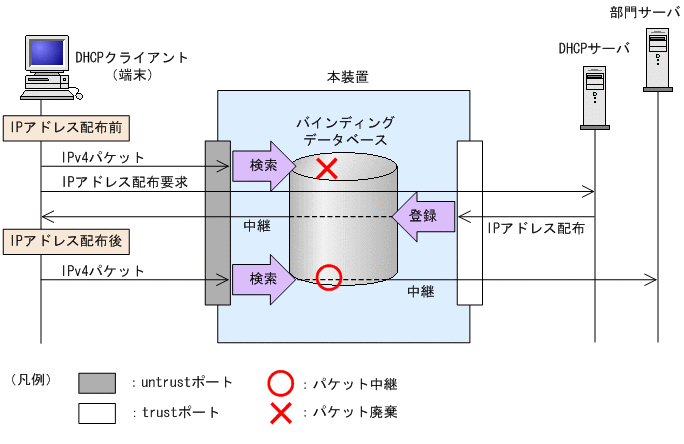

図13-7 端末フィルタの動作概要

[図データ]

端末フィルタは,コンフィグレーションコマンドip verify sourceでポート単位に設定できます。

なお,端末フィルタを使用する場合は,事前に受信側フロー検出モードに,端末フィルタの対応モード(layer3-dhcp-1)を設定する必要があります。

(2) IPv4パケットの検査

untrustポートでIPv4パケットを受信した場合,バインディングデータベースとの整合性を検査し,未登録の端末であれば,該当するIPv4パケットを廃棄します。

端末フィルタの検査対象を次の表に示します。

表13-3 端末フィルタの検査対象

端末フィルタ条件 IPv4パケット
受信インタフェース Ethernetヘッダ IPヘッダ
ポート VLAN ID 送信元MACアドレス 送信元IPアドレス
送信元MACアドレスだけ
送信元IPアドレスだけ
送信元MACアドレスと送信元IPアドレス

(凡例)○:検査対象 −:検査対象外
