12.2.2 認証VLANの基本的な設定

認証VLANを使用する上での基本的な設定を説明します。

本装置と認証サーバ1台でシステムを構成した場合の構成図を次の図に示します。

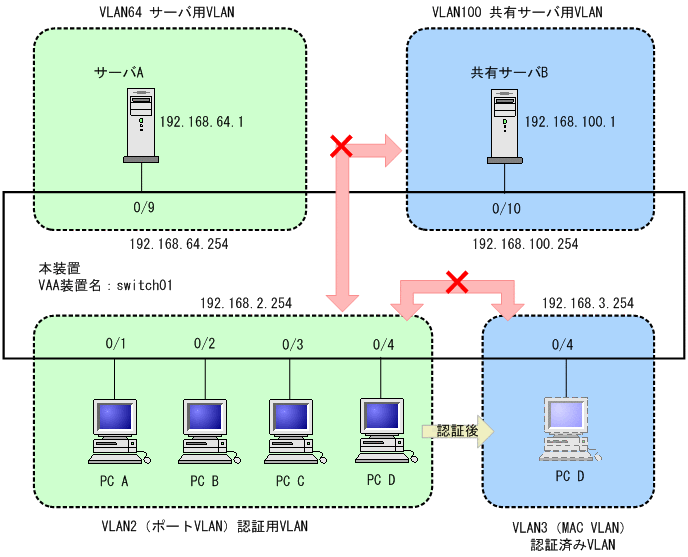

図12-6 認証VLAN基本構成

[図データ]

認証用VLANと認証済みVLANを設定したあと,VLANaccessAgentの名称を設定し,VLANaccessControllerのIPアドレス,認証済みVLANのVLAN ID,サブネットを設定します。

さらに,各VLAN間のフィルタ設定と,認証用VLANおよび認証済みVLANからサーバ用VLANへのDHCPリレーを設定します。

<この項の構成>
(1) DHCPリレーの設定
(2) 認証ポートの設定
(3) フィルタの設定
(4) 認証VLANの設定

(1) DHCPリレーの設定

[設定のポイント]
認証用VLANおよび認証済みVLANからサーバ用VLANへのDHCPリレーを設定します。

[コマンドによる設定]
  1. (config)# interface vlan 2
    (config-if)# ip address 192.168.2.254 255.255.255.0
    (config-if)# ip helper-address 192.168.64.1
    VLAN2にDHCPリレーを設定します。

  2. (config)# interface vlan 3
    (config-if)# ip address 192.168.3.254 255.255.255.0
    (config-if)# ip helper-address 192.168.64.1
    VLAN3にDHCPリレーを設定します。


(2) 認証ポートの設定

[設定のポイント]
認証を行う端末が接続されているポート0/1-4に,認証用VLANと認証済みVLANを指定します。

[コマンドによる設定]
  1. (config)# interface gigabitethernet 0/1-4
    (config-if)# switchport mode mac-vlan
    (config-if)# switchport mac vlan 3
    (config-if)# switchport mac native vlan 2
    ポート0/1-4にMAC VLAN(VLAN3)とnative vlan(VLAN2)を設定します。


(3) フィルタの設定

[設定のポイント]
認証用VLANからはサーバ用VLANに対してHTTP,DHCP,ICMPの通信だけ中継を許可するよう,フィルタ(アクセスリスト)を設定します。また,DHCPの動的IPアドレスを取得要求のパケットを中継許可するよう,フィルタ(アクセスリスト)を設定します。

[コマンドによる設定]
  1. (config)# ip access-list extended 100
    (config-ext-nacl)# permit tcp 192.168.2.0 0.0.0.255 host 192.168.64.1 eq http
    (config-ext-nacl)# permit udp 192.168.2.0 0.0.0.255 host 255.255.255.255 eq bootps
    (config-ext-nacl)# permit udp 192.168.2.0 0.0.0.255 host 192.168.64.1 eq bootps
    (config-ext-nacl)# permit icmp 192.168.2.0 0.0.0.255 host 192.168.64.1
    (config-ext-nacl)# permit udp 0.0.0.0 0.0.0.0 host 255.255.255.255
    (config-ext-nacl)# permit udp 0.0.0.0 0.0.0.0 host 192.168.64.1
    (config-ext-nacl)# deny ip any any
    アクセスリストを設定します。

  2. (config)# interface vlan 2
    (config-if)# ip access-group 100 in
    VLAN2にアクセスグループ100を設定します。


(4) 認証VLANの設定

[設定のポイント]
認証VLANのコンフィグレーションコマンドを設定して認証VLANを有効にします。

[コマンドによる設定]
  1. (config)# fense vaa-name switch01
    本装置のVLANaccessAgentの名称を設定します。

  2. (config)# fense 1 vlan 10 192.168.3.0 255.255.255.0
    認証済みVLANのサブネットを設定します。

  3. (config)# fense 1 server 192.168.64.1
    VLANaccessControllerのIPアドレスを設定します。
