11.1.2 固定VLANモードのコンフィグレーション

<この項の構成>
(1) ローカル認証方式の基本的な設定
(2) RADIUS認証方式の基本的な設定

(1) ローカル認証方式の基本的な設定

固定VLANモードで,ローカル認証方式を使用する上での基本的な設定を次の図に示します。

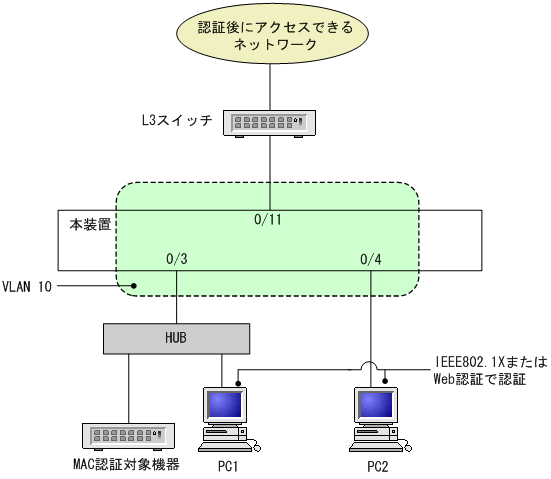

図11-1 固定VLANモードのローカル認証方式の基本構成

[図データ]

(a) 認証ポートの設定

[設定のポイント]
MAC認証で使用するポートを設定します。

[コマンドによる設定]
  1. (config)# interface gigabitethernet 0/3
    (config-if)# switchport mode access
    (config-if)# switchport access vlan 10
    (config-if)# mac-authentication port
    (config-if)# exit
    認証を行う端末が接続されているポートにMAC認証を設定します。


(b) MAC認証の設定

[設定のポイント]
MAC認証のコンフィグレーションコマンドを設定してMAC認証を有効にします。

[コマンドによる設定]
  1. (config)# mac-authentication system-auth-control
    MAC認証を起動します。


(2) RADIUS認証方式の基本的な設定

固定VLANモードで,RADIUS認証方式を使用する上での基本的な設定を次の図に示します。

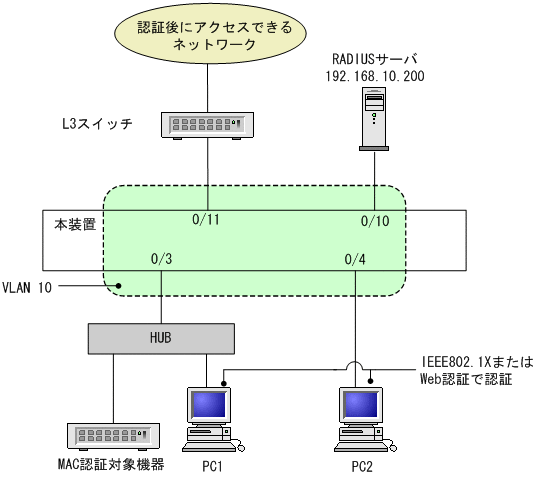

図11-2 固定VLANモードのRADIUS認証方式の基本構成

[図データ]

(a) 認証ポートの設定

[設定のポイント]
MAC認証で使用するポートを設定します。

[コマンドによる設定]
  1. (config)# interface gigabitethernet 0/3
    (config-if)# switchport mode access
    (config-if)# switchport access vlan 10
    (config-if)# mac-authentication port
    (config-if)# exit
    認証を行う端末が接続されているポートにMAC認証を設定します。


(b) MAC認証の設定

[設定のポイント]
MAC認証のコンフィグレーションコマンドを設定してMAC認証を有効にします。

[コマンドによる設定]
  1. (config)# aaa authentication mac-authentication default group radius
    (config)# mac-authentication radius-server host 192.168.10.200 key "macauth"
    認証をRADIUSサーバでするために,IPアドレスとRADIUS鍵を設定します。

  2. (config)# mac-authentication system-auth-control
    MAC認証を起動します。
