3.7.1　ユーザ優先度書き換え

フロー検出で検出したフレームのVLAN Tag内にあるユーザ優先度（User Priority）を書き換える機能です。ユーザ優先度は，次の図に示すTag Controlフィールドの先頭3ビットを指します。

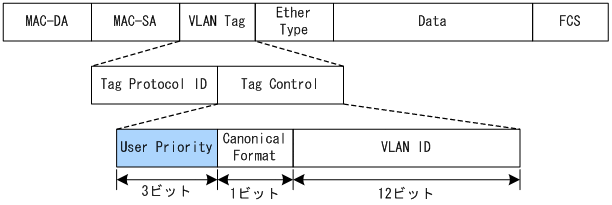

図3-10　VLAN Tagのヘッダフォーマット

VLAN Tagが複数あるフレームに対してユーザ優先度書き換えを行う場合，MACアドレス側から1段目のVLAN Tagにあるユーザ優先度を書き換えます。次の図にVLAN Tagが複数あるフレームフォーマットを示します。

図3-11　VLAN Tagが複数あるフレームフォーマットの概略図

次のフレームについてはユーザ優先度を書き換えることができません。

• VLANトンネリングを設定したポートで送信するフレーム
• MTUを超えるIPv4，IPv6パケット
• TTLが1のフレーム
• ホップリミットが1のフレーム
• IPオプション付きのフレーム
• IPv6拡張ヘッダ付きのフレーム
• 宛先不明のIPv4，IPv6パケット

ユーザ優先度書き換えは，ユーザ優先度引き継ぎと同時に設定することはできません。

ユーザ優先度書き換えおよびユーザ優先度引き継ぎをどちらも実施しない場合は，次の表に示すユーザ優先度となります。

表3-11　フレーム送信時のユーザ優先度

フレーム送信時 のユーザ優先度	対象となるフレーム
3	VLAN Tagなしで受信し，VLAN Tagありで送信するフレーム VLANトンネリング機能で，アクセス回線からバックボーン回線に中継するフレーム Tag変換を設定したポートで受信し，Tag変換されたフレーム
受信フレームのユーザ優先度	VLANトンネリング機能で，アクセス回線からアクセス回線に中継するVLAN Tagありフレーム Tag変換を設定してない，かつVLANトンネリングを設定していないポートでVLAN Tagありフレームを受信し，VLAN Tagありで送信するフレーム

＜この項の構成＞

(1)　ユーザ優先度書き換えと優先度決定機能を同時に設定した場合の動作

(1)　ユーザ優先度書き換えと優先度決定機能を同時に設定した場合の動作

ユーザ優先度書き換えを優先度決定機能と同時に設定した場合，優先度決定動作変更の設定有無によって動作が異なります。

(a)　優先度決定動作変更の設定がない場合

優先度決定機能で決定したCoS値に応じて固定的にユーザ優先度を決定します。優先度決定機能とユーザ優先度書き換え機能を同時に設定した場合のユーザ優先度を次の表に示します。

表3-12　優先度決定機能とユーザ優先度書き換え機能を同時に設定した場合のユーザ優先度

優先度決定機能で決定したCoS値	ユーザ優先度
0	0
1	1
2	2
3	3
4	4
5	5
6	6
7	7

(b)　優先度決定動作変更の設定がある場合

優先度決定機能で決定したCoS値だけが有効となります。ユーザ優先度の書き換えはしません。
