3.1.2 フロー検出条件

フロー検出するためには,コンフィグレーションでフローを識別するための条件を指定します。受信側インタフェースでのフロー検出条件を次に示します。

<この項の構成>
(1) 受信側インタフェースのフロー検出条件

(1) 受信側インタフェースのフロー検出条件

受信側インタフェースのフロー検出条件は,受信側フロー検出モードによって異なります。

(a) AX3640Sの受信側インタフェースのフロー検出条件【AX3640S】

受信側フロー検出モードごとの指定可能なフロー検出条件を次の表に示します。

表3-2 受信側インタフェースで指定可能なフロー検出条件(1/3)

種別 設定項目 layer3-1 layer3-2
イーサネット VLAN イーサネット
MAC条件 コンフィグレーション VLAN ID※1
MACヘッダ 送信元MACアドレス
宛先MACアドレス
イーサネットタイプ
ユーザ優先度※2
IPv4条件 コンフィグレーション VLAN ID※1
MACヘッダ ユーザ優先度※2
IPv4ヘッダ※3 上位プロトコル
送信元IPアドレス
宛先IPアドレス
ToS
DSCP
Precedence
IPv4-TCPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
TCP制御フラグ※4
IPv4-UDPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
IPv4-ICMPヘッダ ICMPタイプ値
ICMPコード値
IPv6条件 コンフィグレーション VLAN ID※1
MACヘッダ ユーザ優先度※2
IPv6ヘッダ※6 上位プロトコル
送信元IPアドレス
宛先IPアドレス
トラフィッククラス
DSCP
IPv6-TCPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range)
宛先ポート番号 単一指定(eq)
範囲指定(range)
TCP制御フラグ※4
IPv6-UDPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range)
宛先ポート番号 単一指定(eq)
範囲指定(range)
IPv6-ICMPヘッダ ICMPタイプ値
ICMPコード値

表3-3 受信側インタフェースで指定可能なフロー検出条件(2/3)

種別 設定項目 layer3-3 layer3-4 layer3-5
イーサネット イーサネット イーサネット
MAC条件 コンフィグレーション VLAN ID※1
MACヘッダ 送信元MACアドレス
宛先MACアドレス
イーサネットタイプ
ユーザ優先度※2
IPv4条件 コンフィグレーション VLAN ID※1
MACヘッダ ユーザ優先度※2
IPv4ヘッダ※3 上位プロトコル
送信元IPアドレス
宛先IPアドレス
ToS
DSCP
Precedence
IPv4-TCPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
TCP制御フラグ※4
IPv4-UDPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
IPv4-ICMPヘッダ ICMPタイプ値
ICMPコード値
IPv6条件 コンフィグレーション VLAN ID※1
MACヘッダ ユーザ優先度※2
IPv6ヘッダ※6 上位プロトコル
送信元IPアドレス
宛先IPアドレス
トラフィッククラス
DSCP
IPv6-TCPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5
TCP制御フラグ※4
IPv6-UDPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5
IPv6-ICMPヘッダ ICMPタイプ値
ICMPコード値

表3-4 受信側インタフェースで指定可能なフロー検出条件(3/3)

種別 設定項目 layer3-6 layer3-dhcp-1
VLAN イーサネット VLAN
MAC条件 コンフィグレーション VLAN ID※1
MACヘッダ 送信元MACアドレス
宛先MACアドレス
イーサネットタイプ
ユーザ優先度※2
IPv4条件 コンフィグレーション VLAN ID※1
MACヘッダ ユーザ優先度※2
IPv4ヘッダ※3 上位プロトコル
送信元IPアドレス
宛先IPアドレス
ToS
DSCP
Precedence
IPv4-TCPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
TCP制御フラグ※4
IPv4-UDPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
IPv4-ICMPヘッダ ICMPタイプ値
ICMPコード値
IPv6条件 コンフィグレーション VLAN ID※1
MACヘッダ ユーザ優先度※2
IPv6ヘッダ※6 上位プロトコル
送信元IPアドレス
宛先IPアドレス
トラフィッククラス
DSCP
IPv6-TCPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5
TCP制御フラグ※4
IPv6-UDPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5
IPv6-ICMPヘッダ ICMPタイプ値
ICMPコード値

(凡例)○:指定できる  −:指定できない


注※1
本装置のフロー検出で検出できるVLAN IDは,VLANコンフィグレーションで入力したVLANに対して付与する値です。受信フレームの属するVLAN IDを検出します。

注※2
次に示すフレームについてはユーザ優先度を検出できません。常に,ユーザ優先度3として検出します。
・VLAN Tagなしのフレーム
・VLANトンネリングを設定したポートで受信したフレーム
・Tag変換されたフレーム

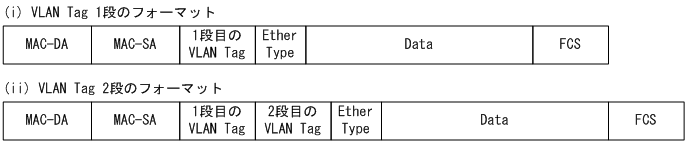

VLAN Tagが複数あるフレームに対してユーザ優先度を検出する場合,MACアドレス側から1段目のVLAN Tagにあるユーザ優先度が対象となります。次の図にVLAN Tagが複数あるフレームの例を示します。
[図データ]

注※3
ToSフィールドの指定についての補足
ToS   :ToSフィールドの3ビット〜6ビットの値です。
Precedence:ToSフィールドの上位3ビットの値です。
[図データ]
DSCP  :ToSフィールドの上位6ビットの値です。
[図データ]

注※4
IPv4条件では,ack/fin/psh/rst/syn/urgフラグが1のパケットを検出します。IPv6条件では,ack/fin/psh/rst/synフラグが1のパケットを検出します。urgフラグの検出できません。

注※5
TCP/UDPポート番号検出パターンの収容条件については,「コンフィグレーションガイド Vol.1 3.2.4 フィルタ・QoS【AX3640S】」を参照してください。

注※6
トラフィッククラスフィールドの指定についての補足
トラフィッククラス:トラフィッククラスフィールドの値です。
[図データ]
DSCP      :トラフィッククラスフィールドの上位6ビットの値です。
[図データ]

(b) AX3630Sの受信側インタフェースのフロー検出条件【AX3630S】

受信側フロー検出モードごとの指定可能なフロー検出条件を次の表に示します。

表3-5 受信側インタフェースで指定可能なフロー検出条件(1/2)

種別 設定項目 layer3-1 layer3-2
イーサネット VLAN イーサネット
MAC条件 コンフィグレーション VLAN ID※1
MACヘッダ 送信元MACアドレス
宛先MACアドレス
イーサネットタイプ
ユーザ優先度※2
IPv4条件 コンフィグレーション VLAN ID※1
MACヘッダ ユーザ優先度※2
IPv4ヘッダ※3 上位プロトコル
送信元IPアドレス
宛先IPアドレス
ToS
DSCP
Precedence
IPv4-TCPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
TCP制御フラグ※4
IPv4-UDPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5
IPv4-ICMPヘッダ ICMPタイプ値
ICMPコード値
IPv6条件 コンフィグレーション VLAN ID※1
MACヘッダ ユーザ優先度※2
IPv6ヘッダ※6 上位プロトコル
送信元IPアドレス
宛先IPアドレス
トラフィッククラス
DSCP
IPv6-TCPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range)
宛先ポート番号 単一指定(eq)
範囲指定(range)
TCP制御フラグ※4
IPv6-UDPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range)
宛先ポート番号 単一指定(eq)
範囲指定(range)
IPv6-ICMPヘッダ ICMPタイプ値
ICMPコード値

表3-6 受信側インタフェースで指定可能なフロー検出条件(2/2)

種別 設定項目 layer3-3 layer3-4 layer3-dhcp-1
イーサネット イーサネット イーサネット VLAN
MAC条件 コンフィグレーション VLAN ID※1
MACヘッダ 送信元MACアドレス
宛先MACアドレス
イーサネットタイプ
ユーザ優先度※2
IPv4条件 コンフィグレーション VLAN ID※1
MACヘッダ ユーザ優先度※2
IPv4ヘッダ※3 上位プロトコル
送信元IPアドレス
宛先IPアドレス
ToS
DSCP
Precedence
IPv4-TCPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5 ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5 ※5
TCP制御フラグ※4
IPv4-UDPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5 ※5
宛先ポート番号 単一指定(eq)
範囲指定(range) ※5 ※5 ※5 ※5
IPv4-ICMPヘッダ ICMPタイプ値
ICMPコード値
IPv6条件 コンフィグレーション VLAN ID※1
MACヘッダ ユーザ優先度※2
IPv6ヘッダ※6 上位プロトコル
送信元IPアドレス
宛先IPアドレス
トラフィッククラス
DSCP
IPv6-TCPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range)
宛先ポート番号 単一指定(eq)
範囲指定(range)
TCP制御フラグ※4
IPv6-UDPヘッダ 送信元ポート番号 単一指定(eq)
範囲指定(range)
宛先ポート番号 単一指定(eq)
範囲指定(range)
IPv6-ICMPヘッダ ICMPタイプ値
ICMPコード値

(凡例)○:指定できる  −:指定できない


注※1
本装置のフロー検出で検出できるVLAN IDは,VLANコンフィグレーションで入力したVLANに対して付与する値です。受信フレームの属するVLAN IDを検出します。

注※2
次に示すフレームについてはユーザ優先度を検出できません。常に,ユーザ優先度3として検出します。
・VLAN Tagなしのフレーム
・VLANトンネリングを設定したポートで受信したフレーム
・Tag変換されたフレーム
VLAN Tagが複数あるフレームに対してユーザ優先度を検出する場合,MACアドレス側から1段目のVLAN Tagにあるユーザ優先度が対象となります。次の図にVLAN Tagが複数あるフレームの例を示します。
[図データ]

注※3
ToSフィールドの指定についての補足
ToS   :ToSフィールドの3ビット〜6ビットの値です。
Precedence:ToSフィールドの上位3ビットの値です。
[図データ]
DSCP  :ToSフィールドの上位6ビットの値です。
[図データ]

注※4
IPv4条件では,ack/fin/psh/rst/syn/urgフラグが1のパケットを検出します。IPv6条件では,ack/fin/psh/rst/synフラグが1のパケットを検出します。urgフラグの検出できません。

注※5
TCP/UDPポート番号検出パターンの収容条件については,「コンフィグレーションガイド Vol.1 3.2.5 フィルタ・QoS【AX3630S】」を参照してください。

注※6
トラフィッククラスフィールドの指定についての補足
トラフィッククラス:トラフィッククラスフィールドの値です。
[図データ]
DSCP      :トラフィッククラスフィールドの上位6ビットの値です。
[図データ]
