運用コマンドレファレンス
筐体のFAN,電源,温度の状態と累積稼働時間を表示します。
[入力形式]
show environment [temperature-logging]
[入力モード]
一般ユーザモードおよび装置管理者モード
[パラメータ]
- temperature-logging
- 集計している装置の温度履歴情報を表示します。
- 本パラメータ省略時の動作
- 装置の環境状態を表示します。
[実行例1]
運用状態の表示例を示します。
図8-5 show environmentコマンド表示例
> show environment Date 2010/12/10 06:35:27 UTC Fan environment Fan : active Speed : normal Mode : 2 (cool) Power environment PS : active EPU : active Temperature environment Main : 30 degrees C Warning level : normal Accumulated running time Main : total : 365 days and 18 hours. critical : 10 days and 8 hours. >
[実行例1の表示説明]
表8-8 show environmentコマンドの表示内容
表示項目 表示内容 表示詳細情報 Fan environment ファン情報 − Fan ファン動作状態 active:稼働中
fault:Fan障害発生中ファン回転スピード normal:通常回転
high:高速回転
stop:停止状態ファン運転モード 1 (silent):静音重視設定
2 (cool):冷却重視設定Power environment 電源情報 − PS
EPU入力電源の実装状態 active:正常供給
fault:供給なし/電圧異常
notconnect:未実装Temperature environment 入気温度情報 − Warning level※1 運用環境レベル normal:正常
caution:注意(高温または低温)Accumulated running time 累計稼働時間※2 total:装置の通電を開始してからの累計稼働時間
critical:40℃以上の環境下での稼働時間
- 注※1 入気温度の変移によりWarning levelを表示します。
- 温度センサーが50℃を超えるとソフトウェアが停止します。

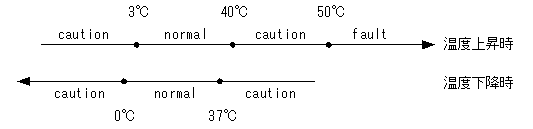

図8-6 運用環境レベルと温度値
- 注※2
- 累計稼働時間は6時間ごとに各ボードへ情報の更新が行われます。そのため6時間未満の運用を行った場合には,各ボードへ情報の更新がされないため正確な稼働時間とはなりません。
- 電源投入(累計稼働時間=0)
- 4時間後(累計稼働時間=4時間,ボードに書き込まれる時間=0時間)
- 8時間後(累計稼働時間=8時間,ボードに書き込まれる時間=6時間)
- 13時間後(累計稼働時間=13時間,ボードに書き込まれる時間=12時間)
[実行例2]
平均温度情報表示の実行例を示します。
図8-7 平均温度情報表示例
> show environment temperature-logging Date 2010/11/30 12:00:00 UTC Date 0:00 6:00 12:00 18:00 2010/11/30 24.3 24.2 26.0 2010/11/29 21.8 25.1 26.0 24.0 2010/11/28 25.6 - 26.0 24.0 2010/11/27 21.0 - 26.0 24.0 2010/11/26 24.0 23.5 26.0 24.0 2010/11/25 22.2 24.9 26.0 24.0 2010/11/24 - - 26.0 24.0 >
[実行例2の表示説明]
表8-9 show environment temperature-loggingコマンドの表示内容
表示項目 表示内容 表示詳細情報 Date 日付 − 0:00 当該時間帯の平均温度 18:00(前日)〜0:00の平均温度 6:00 0:00〜6:00の平均温度 12:00 6:00〜12:00の平均温度 18:00 12:00〜18:00の平均温度 "-" ハイフン 装置未起動(電源OFFまたはシステム時刻変更によって履歴を保持できなかった時間帯) " " 空白 温度集計前
[通信への影響]
なし
[応答メッセージ]
表8-10 show environmentコマンドの応答メッセージ一覧
メッセージ 内容 Can't execute. コマンドを実行できません。再実行してください。
[注意事項]
- 温度履歴情報表示は定刻(0時,6時,12時,18時)に更新されます。装置の環境により若干のずれが生じる場合があります。
- 温度履歴情報表示は装置の日付が変更された場合,変更前の時刻の翌日の0時に相当する時間に変更後の時刻が反映されます。表示される情報は採取順となるため,時系列で表示されなくなります。
