4.12.2 ダイレクトアタッチケーブル
ダイレクトアタッチケーブルは，装置の電源を入れたままで取り付け，取り外しを行うことができます。
（1） 取り付け方
ケーブルの付け根の部分を持って「カチッ」と音がするまでコネクタを挿入します。
|
|
下図は，ダイレクトアタッチケーブル（SFP+用）の例です。ダイレクトアタッチケーブル（QSFP+用）の場合も同様に取り付けて下さい。
|

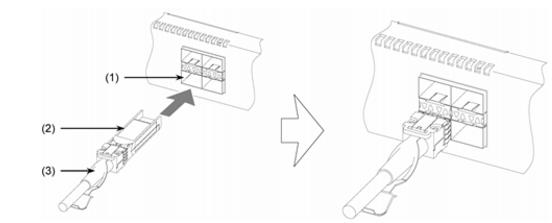

図4-60 ダイレクトアタッチケーブル（SFP+用）の取り付け（上側のポート）
(1) SFP+スロット
(2) コネクタ
(3) ケーブルの付け根
|
|
上図は，AX3650S-48T4XWの上側のSFP+スロットに取り付ける場合の例です。
AX3650S-24T6XW，AX3650S-20S6XWおよびAX3830Sの上側のSFP+スロットに取り付ける場合も，コネクタの向きを上図のようにして取り付けてください。
ただし，AX3650S-48T4XW，AX3830Sの下側のSFP+スロットに取り付ける場合は，次図のように，コネクタの向きを上下逆にして取り付けてください。
|

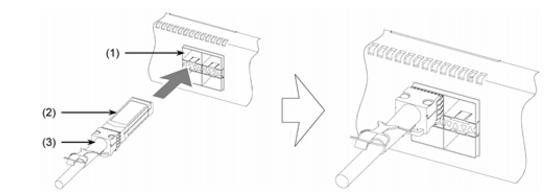

図4-61 ダイレクトアタッチケーブル（SFP+用）の取り付け（下側のポート）
(1) SFP+スロット
(2) コネクタ
(3) ケーブルの付け根
|
|
時間経過とともにケーブルがたわまないようにするため，ラック付属のケーブルホルダーでダイレクトアタッチケーブルを固定し，ケーブルの根元に負荷が掛からないようにしてください。
|
（2） 取り外し方
プルタブをつまんでそのまま手前に引き抜きます。
|
|
ダイレクトアタッチケーブルを取り外す時は，プルタブを水平方向に引き抜いて下さい。
水平方向以外の方向に無理な力を加えたりすると，故障や破損の原因になります。
|
|
|
下図は，ダイレクトアタッチケーブル（SFP+用）の例です。ダイレクトアタッチケーブル（QSFP+用）の場合も同様に取り外して下さい。
|

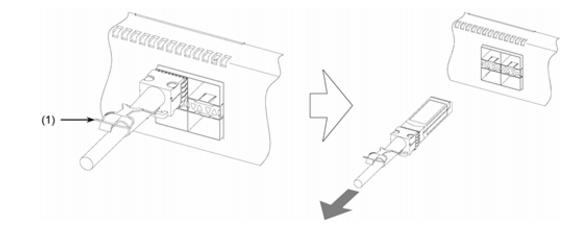

図4-62 ダイレクトアタッチケーブル（SFP+用）の取り外し
(1) プルタブ
