4.9　XFPの取り付けと取り外し

XFPは，装置の電源を入れたままで取り付け，取り外しを行うことができます。

以下は，モジュールAタイプで取り付け，取り外しを行う場合の例です。 モジュールBタイプの場合も，同様の手順で行ってください。

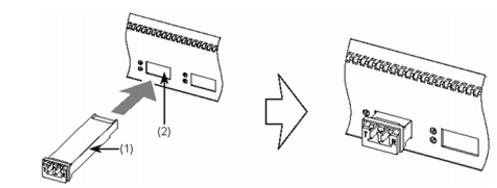

（1）  取り付け方

レバーを図のように起こしたまま，「カチッ」と音がするまでXFPを挿入します。

図4-50　XFPの取り付け

(1) XFP

(2) XFPスロット

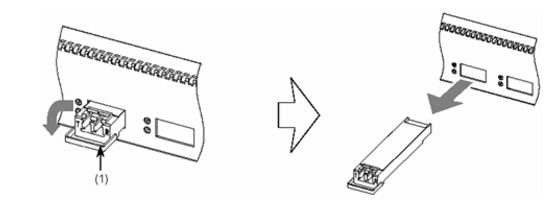

（2）  取り外し方

レバーを矢印の方向に下ろし，レバーを持って取り外します。

図4-51　XFPの取り外し

(1) レバー
