4.8.2　SFP（SFP-T，SFP-T (T)を除く），SFP+の取り付けと取り外し

（1）  取り付け方

レバーを図のように起こしたまま，「カチッ」と音がするまでSFPを挿入します。

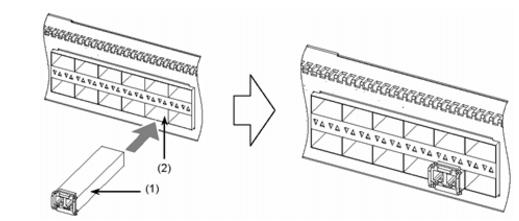

図4-47　SFPの取り付け（上側のポート）

(1) SFP

(2) SFPスロット

上図はSFPスロットが2段になっているモデルの上側のSFPスロットに取り付ける場合の例です。1段のモデルの場合も，SFPの向きを上図のようにして取り付けてください。 ただし，SFPスロットが2段になっているモデルの下側のSFPスロットに取り付ける場合は，次図のように，SFPの向きを上下逆にして取り付けてください。

SFP+の場合も同様の手順で行ってください。

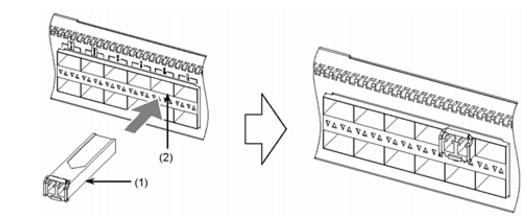

図4-48　SFPの取り付け（下側のポート）

(1) SFP

(2) SFPスロット

（2）  取り外し方

レバーを矢印の方向に下ろし，レバーを持って手前に引き抜きます。

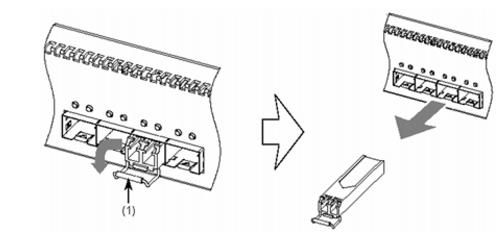

図4-49　SFPの取り外し

(1) レバー

SFP+の場合も同様の手順で行ってください。
