1.8　ダイレクトアタッチケーブル

ダイレクトアタッチケーブルは両端がトランシーバの形状をしたインタフェースケーブルです。

ダイレクトアタッチケーブルの種類の違いは，ラベルの表示で見分けることができます。

短い距離で装置間を接続する場合に，装置本体のSFP+スロットまたはQSFP+スロットに装着して使用します。


	ダイレクトアタッチケーブルが装置に取り付けられている場合は，show portコマンドを使用して，表示されるインタフェース情報からダイレクトアタッチケーブルの種類を見分けることもできます。 show portコマンドについては，「ソフトウェアマニュアル　運用コマンドレファレンス　Vol.1　14. イーサネット」を参照してください。

表1-48　SFP+スロット用ダイレクトアタッチケーブル一覧


番号	ケーブル名称	長さ	AWG No.	最小曲げ半径 single bend^*1	ラベルの表示	サポートするモデル
1	SFPP-CU1M	1m	30	20.5mm	AlaxalA SFPP-CU1M	AX3650Sシリーズ AX3830Sシリーズ
2	SFPP-CU3M	3m	30	20.5mm	AlaxalA SFPP-CU3M
3	SFPP-CU5M	5m	24	30.0mm	AlaxalA SFPP-CU5M

*1　single bendはケーブル1箇所で曲げる場合

表1-49　QSFP+スロット用ダイレクトアタッチケーブル一覧


番号	ケーブル名称	長さ	AWG No.	最小曲げ半径 single bend^*1	ラベルの表示	サポートするモデル
1	QSFP-CU35C	35cm	30	32.35mm^(*2)	AlaxalA QSFP-CU35C	AX3830Sシリーズ
2	QSFP-CU1M	1m	30	32.35mm	AlaxalA QSFP-CU1M
3	QSFP-CU3M	3m	30	32.35mm	AlaxalA QSFP-CU3M
4	QSFP-CU5M	5m	26	50.8mm	AlaxalA QSFP-CU5M

*1　single bendはケーブル1箇所で曲げる場合

*2　トランシーバとケーブルの接続点から50mm以内のケーブルに関する最小曲げ半径。なお，QSFP-CU35Cに限り，トランシーバとケーブルの接続点から50mm以外のケーブルの最小曲げ半径は21mmとし，その場合，曲げ角は最大180度，曲げ回数は1回とする。


	コネクタにラベルなどを貼り付けたりしないでください。コネクタには，メーカおよび弊社の標準品であることを示すラベルを貼り付けています。ただし，このラベルを貼り付けているのは，コネクタの放熱や，ケージからの抜けを防止する機構の妨げにならない部分です。放熱や抜け防止機構の妨げになるところにラベルなどを貼り付けると，コネクタが故障したり，装置を破損したりするおそれがあります。


	時間経過とともにケーブルがたわまないようにするため，ラック付属のケーブルホルダーでダイレクトアタッチケーブルを固定し，ケーブルの根元に負荷が掛からないようにしてください。


	当社以外の装置とダイレクトアタッチケーブルで接続する場合は事前に動作検証を行ってください。


	弊社の標準品（表に示すラベルのあるもの）を使用してください。標準品以外のものを使用した場合，動作の保証はいたしません。

（1） SFPP-CU1M，SFPP-CU3M，SFPP-CU5M

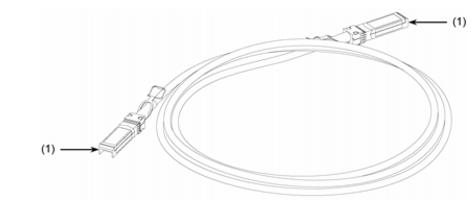

図1-110　外観

(1) コネクタ


	SFPP-CU1M/3M/5Mをサポートしているのは以下の装置です。それ以外の装置で使用しないでください。装置故障の原因となります。 AX3650S-24T6XW（対象ポート25～30） AX3650S-20S6XW（対象ポート25～30） AX3650S-48T4XW（対象ポート49～52） AX3830S-44XW（対象ポート1～44） AX3830S-44X4QW（対象ポート1～44）

（2） QSFP-CU35C，QSFP-CU1M，QSFP-CU3M，QSFP-CU5M

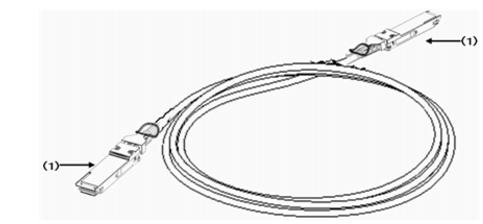

図1-111　外観

(1) コネクタ


	QSFP-CU35C/1M/3M/5Mをサポートしているのは以下の装置です。それ以外の装置で使用しないでください。装置故障の原因となります。 AX3830S-44X4QW（対象ポート49～52）
