ハードウェア取扱説明書
![]() ![]() ![]() |
5.4.2 電源冗長モデル(AX3650S,AX3830S)
(1) 取り外し方
【ステップ1】
交換する電源機構のスイッチをOFFにします。
【ステップ2】
交換する電源機構から電源ケーブルを取り外します。
![]()
電源機構の増設,交換を行う場合は,交換する電源機構から電源ケーブルを取り外してください。電源ケーブルを接続していると,電源スイッチをOFFにしていても一部の回路に通電しています。そのため,電源ケーブルを取り付けたまま電源機構の増設,交換を行うと,火災・感電の原因となります。
【ステップ3】
電源機構のネジをゆるめてレバーを矢印の方向に倒します。

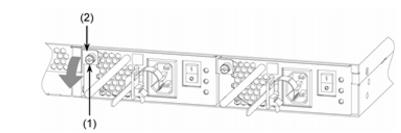

図5-6 電源機構の取り外し-1(1) ネジ(2) レバー【ステップ4】
電源機構を手前に引いて取り外します。(取り外すときは,取っ手を持って少し引き出し,下面を支えながら取り出してください。)

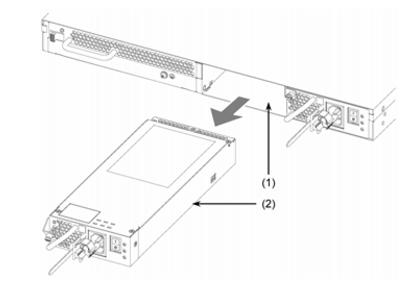

図5-7 電源機構の取り外し-2(1) 電源機構スロット(2) 電源機構(2) 取り付け方
【ステップ1】
電源機構のネジをゆるめてレバーを倒します。

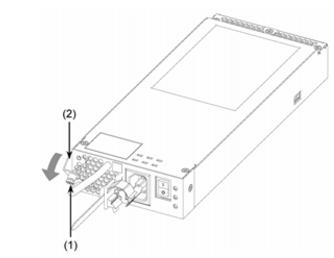

図5-8 電源機構の取り付け-2(1) ネジ(2) レバー【ステップ2】
レバーを倒したまま電源機構スロットに電源機構を取り付けます。
図5-9 電源機構の取り付け-2(1) 電源機構スロット(2) 電源機構【ステップ3】
レバーを矢印の方向に戻してネジを締めます。

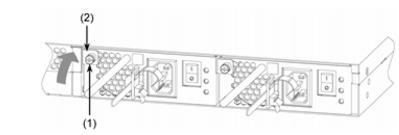

図5-10 電源機構の取り付け-2(1) ネジ(2) レバー【ステップ4】
電源機構に電源ケーブルを取り付けます。
【ステップ5】
電源機構のスイッチをONにします。
![]() ![]() ![]() |
