ハードウェア取扱説明書

5.4.1　電源冗長モデル（AX3630S，AX3640S）

電源機構を撤去する場合は，ファンユニットを取り付けてください。ファンユニットを取り付けずに使用すると，以下の問題が発生するおそれがあります。 装置内部の温度上昇により，障害発生の原因となる 機構部等でけがをする 異物などが入って故障の原因となる 本装置が発生する妨害電波が他の機器に影響を与えたり，他の機器が発生する妨害電波が本装置に影響を与え，誤動作の原因となる

装置の電源を入れたままで電源機構を交換する場合，電源機構を取り外してから取り付けるまでを3分以内で行ってください。3分を超えると，装置内部の温度上昇により，障害発生の原因となります。

電源機構を1個だけで使用する場合は，電源機構スロット1に電源機構を，スロット2にファンユニットを取り付けます。 ファンユニットの取り付けについては，「5.5　 ファンユニットの交換」 を参照してください。

以下はAC電源機構の場合の例です。DC電源機構の場合も同様に作業を行ってください。

（1）  取り外し方

【ステップ1】

交換する電源機構のスイッチをOFFにします。

【ステップ2】

交換する電源機構から電源ケーブルを取り外します。

電源機構の増設，交換を行う場合は，交換する電源機構から電源ケーブルを取り外してください。電源ケーブルを接続していると，電源スイッチをOFFにしていても一部の回路に通電しています。そのため，電源ケーブルを取り付けたまま電源機構の増設，交換を行うと，火災・感電の原因となります。

DC電源機構からAC電源機構に交換する場合は，電源ケーブルを取り外した後，接地用ケーブルも取り外してください。また，取り外した接地用ケーブルは大切に保管してください。

【ステップ3】

電源機構のネジをゆるめます。

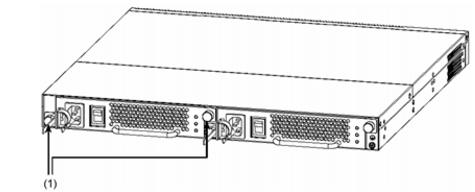

図5-2　電源機構の取り外し-1

(1) ネジ

【ステップ4】

電源機構を手前に引いて取り外します。（取り外すときは，取っ手を持って少し引き出し，下面を支えながら取り出してください。）

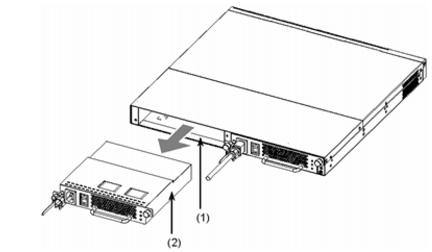

図5-3　電源機構の取り外し-2

(1) 電源機構スロット

(2) 電源機構

（2）  取り付け方

【ステップ1】

電源機構スロットに電源機構を取り付けます。

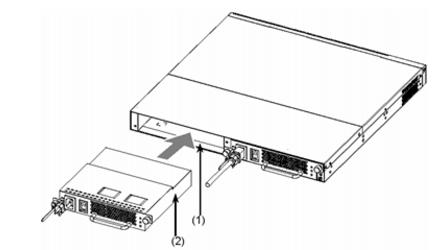

図5-4　電源機構の取り付け-1

(1) 電源機構スロット

(2) 電源機構

【ステップ2】

電源機構のネジを締めます。

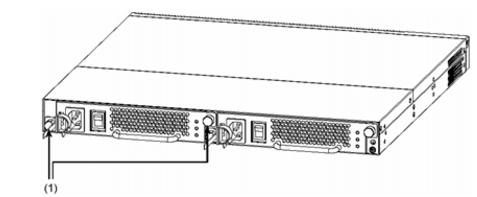

図5-5　電源機構の取り付け-2

(1) ネジ

【ステップ3】

電源機構に電源ケーブルを取り付けます。

【ステップ4】

電源機構のスイッチをONにします。
