5.3 装置本体の増設,交換,および撤去
ここでは,装置本体の取り外し,取り付けを行う場合の手順について説明します。
装置本体を取り外すには「図5-1 装置の取り外し手順」に示すステップで作業を行い,取り付けるには逆の手順で作業を行います。
![]()
電源機構,電源モジュールの増設および交換,ファンユニットの交換は,教育を受けた技術者または保守員が行ってください。電源機構の増設および交換では,電源ケーブルの取り付け,取り外しを行います。上記以外の方が作業を行って誤った取り扱いをした場合,火災・感電・装置故障の原因となります。

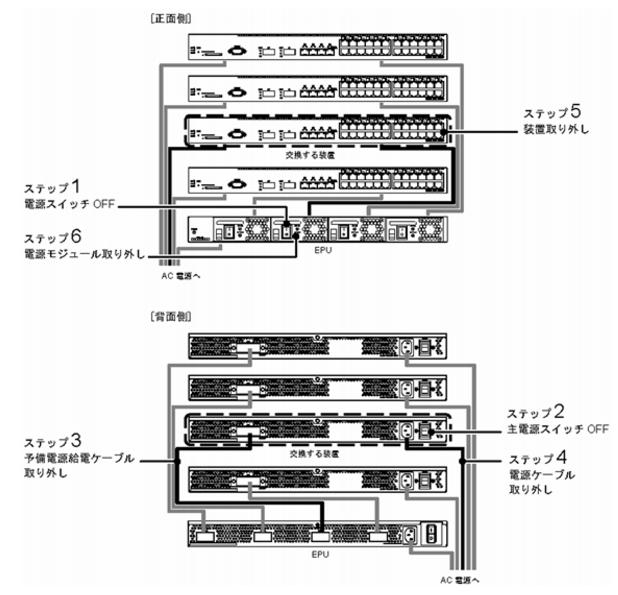

図5-1 装置の取り外し手順
![]()
電源冗長モデルの装置を移動させる場合は,電源機構の取っ手やファンユニットの取っ手を持たないでください。取っ手が外れて装置が落下し,けがの原因となることがあります。また,変形して,火災・感電の原因となることがあります。
(1) 取り外し方
【ステップ1】
装置本体に予備電源を給電しているEPUおよびEPUのスロット位置を確認します。その位置に搭載されている電源モジュールの電源スイッチをOFFにします。
【ステップ2】
装置本体の電源スイッチをOFFにします。
【ステップ3】
装置本体およびEPUから予備電源給電ケーブルを取り外します。
【ステップ4】
装置本体からAC電源ケーブルを取り外します。
【ステップ5】
装置本体を取り外します。
【ステップ6】
装置本体に予備電源を給電していたEPUおよび電源モジュールは,他の装置本体の予備電源として利用することができます。引き続き使用する場合には,そのまま取り付けておいてください。使用しない場合には,取り外してください。
![]()
電源モジュールを取り外してそのまま使用する場合は,ブランクパネルを取り付けてください。ブランクパネルを取り付けずに取り扱うと,機構部等でけがの原因となることがあります。また,異物などが入った場合,故障の原因となります。
(2) 取り付け方
【ステップ1】
装置本体を設置します。
【ステップ2】
EPUに電源モジュールを取り付けます。
【ステップ3】
装置本体にAC電源ケーブルを取り付けます。
【ステップ4】
装置本体およびEPUに予備電源給電ケーブルを取り付けます。
【ステップ5】
装置本体の電源スイッチをONにします。
【ステップ6】
装置本体に給電する電源モジュールの電源スイッチをONにします。
![]()
装置交換の場合,装置を起動した後は運用情報の復旧を行ってください。運用情報の復旧にはrestoreコマンドを使用します。restoreコマンドについては,「ソフトウェアマニュアル 運用コマンドレファレンス」を参照してください。
![]() ![]() ![]() |
