ハードウェア取扱説明書

4.11　セットアップ端末の接続

セットアップ端末を本装置のCONSOLEポートに接続します。

セットアップ端末を接続するには，RS-232Cクロスケーブル（両端D-sub9ピン（メス）付きでインチネジ（#4-40）のもの）を使用します。

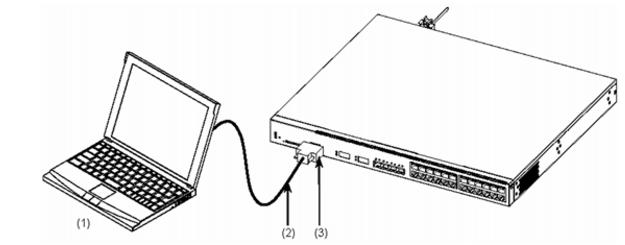

図4-57　セットアップ端末接続図

(1) セットアップ端末

(2) RS-232Cケーブル

(3) CONSOLEポート

【ステップ1】

本装置側のCONSOLEポートにRS-232Cケーブルを接続します。

図4-58　RS-232Cケーブルの接続

(1) RS-232Cケーブル

(2) CONSOLEポート

接続後はネジを締めてください。また，しっかり固定されていることを確認してください。

【ステップ2】

同様にセットアップ端末側にRS-232Cケーブルを接続します。
