4.10　QSFP+の取り付けと取り外し

QSFP+は，装置の電源を入れたままで取り付け，取り外しを行うことができます。

レーザー光を使用しています（レーザー光は無色透明で目には見えません）。光送受信部を直接のぞいたり，光学機器を通してのぞいたりしないでください。

（1）  取り付け方

レバーを図のように起こしたまま，「カチッ」と音がするまでQSFP+を挿入します。

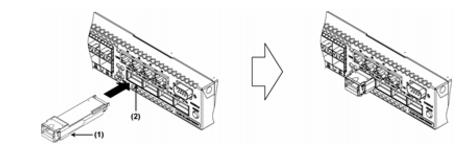

図4-55　QSFP+の取り付け

(1) QSFP+

(2) QSFP+スロット

（2）  取り外し方

レバーを矢印の方向に下ろし，レバーを持って取り外します。

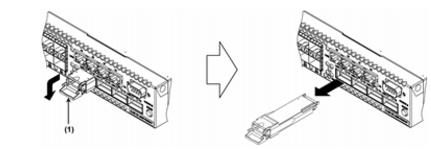

図4-56　QSFP+の取り外し

(1) レバー
