4.6.1　AC電源ケーブル

必ず接地付きのコンセントを使用してください。接地を取らずに使用すると，感電の原因となるとともに，電気的雑音により，障害発生の原因となります。

ラックに搭載している場合は，ラック付属のケーブルホルダーで電源ケーブルを固定し，ケーブルの根元に負荷がかからないようにしてください。

（1）  取り付け方

【ステップ1】

装置背面のAC電源コネクタに付属の電源ケーブルを取り付けます。

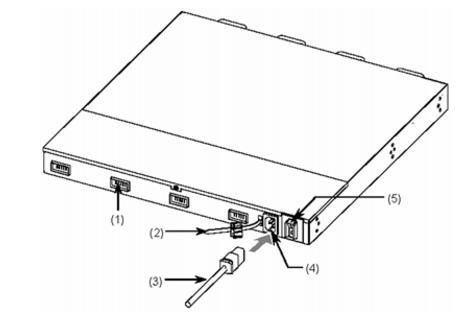

図4-36　電源ケーブルの取り付け

(1) 予備電源給電コネクタ（保護キャップ付き）

(2) ケーブルクランプ

(3) AC電源ケーブル

(4) AC電源コネクタ

(5) 主電源スイッチ

電源ケーブルは付属のものを使用してください。付属以外のものを使用すると火災・感電の原因となります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。

保護キャップはケーブルを取り付けるとき以外は取り外さないでください。保護キャップを取り外したまま使用すると，火災・感電の原因となります。

電源ケーブルの取り付け，取り外しは，予備電源機構（EPU）の主電源スイッチをOFFにして行ってください。

【ステップ2】

ケーブルクランプで電源ケーブルのコネクタをクランプします。

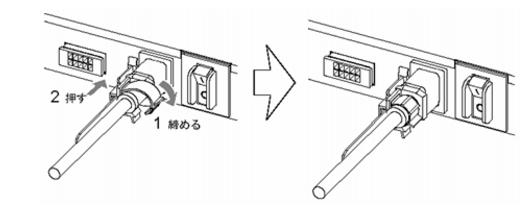

図4-37　電源ケーブルのクランプ

（2）  取り外し方

ケーブルクランプを外して電源ケーブルを取り外します。

電源ケーブルの取り付け，取り外しは，予備電源機構（EPU）の主電源スイッチをOFFにして行ってください。
