4.5.4 DC電源ケーブル(DC電源モデル)
![]()
電源ケーブルは付属のものを使用してください。付属以外のものを使用すると火災・感電の原因となります。また,付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合,火災・感電の原因となります。
(1) 取り付け方
【ステップ1】
装置本体に接地用ケーブルを取り付けます。

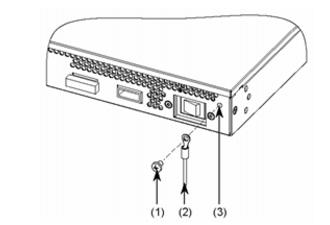

図4-24 接地用ケーブルの取り付け(1) ネジ(M4×8)(2) 接地用ケーブル(3) 接地端子
【ステップ2】
装置背面のDC電源コネクタ1に付属の電源ケーブルを取り付けます(「カチッ」と音がするまでコネクタを挿入します)。

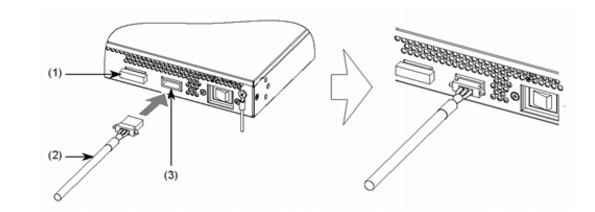

図4-25 電源ケーブルの取り付け(1) DC電源コネクタ2(保護キャップ付き)(2) DC電源ケーブル(3) DC電源コネクタ1
![]()
電源設備を2系統化するには,DC電源ケーブル(別売り)が必要です。電源設備を2系統化する場合は,DC電源コネクタ2に取り付けられている保護キャップを取り外してDC電源ケーブルを取り付けてください。また,取り外した保護キャップは大切に保管しておいてください。
![]()
電源設備系統を2系統化する場合,本装置は,電源を入れたままで冗長用のDC電源ケーブルを取り付けることもできます。装置の電源を入れたままで冗長用の電源ケーブルを取り付ける場合でも,電源設備側の電源は切断して取り付けてください。
(2) 取り外し方
【ステップ1】
装置背面のDC電源コネクタからDC電源ケーブルを取り外します(左右のレバーを押さえながら引き抜きます)。
【ステップ2】
装置本体から接地用ケーブルを取り外します。
![]()
電源設備系統を2系統化している場合,本装置は,電源を入れたままで冗長用の電源ケーブルを取り外すこともできます。装置の電源を入れたままで冗長用の電源ケーブルを取り外す場合でも,電源設備側の電源は切断して取り外してください。
![]() ![]() ![]() |
