4.5.2 AC電源ケーブル(電源冗長モデル(AX3630S,AX3640S))
(1) 取り付け方
【ステップ1】
装置背面のAC電源コネクタに付属の電源ケーブルを取り付けます。

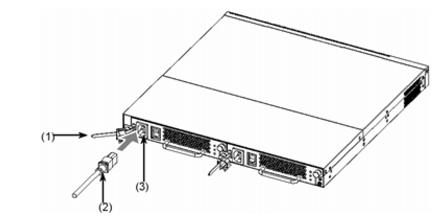

図4-18 電源ケーブルの取り付け(1) ケーブルクランプ(2) AC電源ケーブル(3) AC電源コネクタ
![]()
本装置をAC100Vで使用する場合,電源ケーブルは付属のものまたは弊社の別売り品を使用してください。それ以外のものを使用した場合,火災・感電の原因となります。また,弊社の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合,火災・感電の原因となります。
![]()
電源冗長モデルをAC200Vで使用する場合,電源ケーブルは弊社の別売り品または弊社が指定する仕様のものを使用してください。それ以外のものを使用した場合,火災・感電の原因となります。また,弊社の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合,火災・感電の原因となります。
【ステップ2】
ケーブルクランプで電源ケーブルのコネクタをクランプします。
図4-19 電源ケーブルのクランプ図4-20 電源ケーブルのクランプ後(2) 取り外し方
ケーブルクランプを外して電源ケーブルを取り外します。
![]() ![]() ![]() |
