1.4.3　EPUの付属品

工場出荷時，EPUには「表1-42　 EPUの付属品」に示す物品が付属品として同梱されています。

表1-42　EPUの付属品

番号	品　名	数　量	備　考
1	同梱品チェックリスト	1部
2	安全にお使いいただくために	1部
3	AC電源ケーブル	1本	3m
4	予備電源給電ケーブル	1本	1.5m
5	ゴム足	4個
6	ラック固定金具	2個	L，R各1個
7	ネジ	12個	M3×6

（1）  同梱品チェックリスト

工場出荷時に，EPUに同梱されている物品の一覧です。

（2）  安全にお使いいただくために

本装置を安全にお使いいただくための注意点を記載しています。

ご使用前に本書を最後までよくお読みください。

（3）  AC電源ケーブル

AC100V用電源ケーブル（長さ3m）です。EPUと電源設備との接続に使用します。

図1-90　AC電源ケーブル

電源ケーブルは付属のものを使用してください。付属以外のものを使用すると火災・感電の原因となります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。

（4）  予備電源給電ケーブル

予備電源給電ケーブル（長さ1.5m）です。EPUと装置本体との接続に使用します。

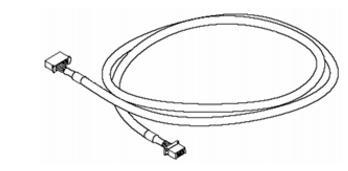

図1-91　予備電源給電ケーブル

電源ケーブルは付属のものを使用してください。付属以外のものを使用すると火災・感電の原因となります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。

予備電源給電ケーブルは，EPU-A用のものとEPU-B用のものがあります。 EPU-A用のものには「EPU-A/C CABLE」のタグが，EPU-B用のものには「EPU-B CABLE」のタグがあります。

（5）  ゴム足

装置を卓上に設置する場合に使用します。

図1-92　ゴム足

（6）  ラック固定金具

EPUを19型キャビネットラックに搭載する場合に使用します。

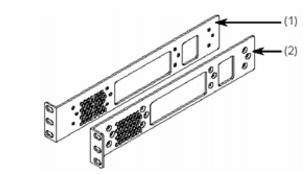

図1-93　ラック固定金具

(1) ラック固定金具（L）

(2) ラック固定金具（R）

ラック固定金具には5種類のものがあります。 AC電源モデルおよびDC電源モデル用 AC電源（PoE）モデル，電源冗長モデル（AX3630S，AX3640S），およびEPU用，本ラック固定金具には「24P/EPU」のラベル表示あり 電源冗長モデル（AX3650S）用 電源冗長モデル（AX3830S-44XW，AX3830S-44X4QW）用 電源冗長モデル（AX3830S-44X4QS）用 装置に取り付ける場合は，正しい組み合わせで使用してください。

（7）  ネジ

ラック固定金具をEPUに取り付ける場合に使用します。

図1-94　ネジ
