1.4.1 EPU-A
AC電源モデル用予備電源機構です。
EPU-Aは以下のハードウェア仕様を備えています。
- 電源モジュールスロット: 4スロット
- 電源モジュール（EPU-AM）: 1台
|
|
工場出荷時，予備電源機構（EPU）には電源モジュールが1台，スロット1に搭載されています。それ以外のスロットにはブランクパネルが取り付けられています。
|
（1） 外観

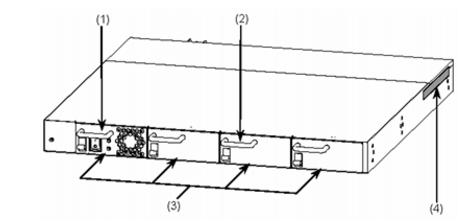

図1-82 正面外観
(1) 電源モジュールEPU-AM（工場出荷時，スロット1に搭載）
(2) ブランクパネル
(3) 電源モジュールスロット（4スロット）
(4) 封印シール
|
|
封印シールをはがさないでください。封印シールをはがすと，「開封済」の文字が浮かぶようになっています。「開封済」の文字が浮かんだものは，機器保証の対象外となります。
|

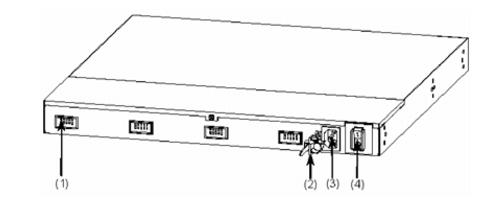

図1-83 背面外観
(1) 予備電源給電コネクタ（4カ所）
(2) ケーブルクランプ
(3) AC電源コネクタ
(4) 主電源スイッチ
（2） パネルレイアウト
正面レイアウトを「図1-84 正面レイアウト」に，背面レイアウトを「図1-85 背面レイアウト」に示します。図中の番号は，「表1-40 LEDの表示，スイッチ，コネクタ」の番号に対応しています。

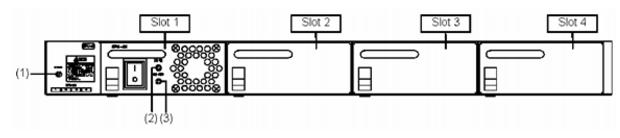

図1-84 正面レイアウト

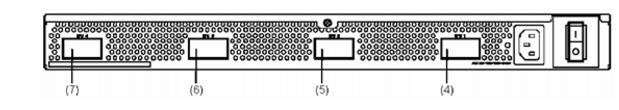

図1-85 背面レイアウト
表1-40 LEDの表示，スイッチ，コネクタ
|
番号
|
名 称
|
種 類
|
状 態
|
内 容
|
|
(1)
|
POWER
|
LED: 緑
|
電源の投入状態を示す。
|
緑点灯: 電源ON。搭載電源モジュールへ電源を給電する。
消灯 : EPUへの入力電源異常，または電源OFF。
|
|
(2)
|
DC-OK
|
LED: 緑
|
電源モジュールの電源出力状態を示す。
|
緑点灯: 電源モジュールの出力電源正常。
消灯 : 電源モジュールの出力電源異常，または電源OFF。
|
|
(3)
|
DC-ALM
|
LED: 赤
|
電源モジュールの電源出力状態を示す。
|
赤点灯: 電源モジュールの出力電源異常。
消灯 : 電源モジュールの出力電源正常，または電源OFF。
|
|
(4)
|
EPU 1
|
コネクタ
|
予備電源給電コネクタ1
|
スロット1に搭載の電源モジュールの電源出力。
EPU付属の予備電源給電ケーブルを，装置本体背面の予備電源給電コネクタに接続して使用します。
|
|
(5)
|
EPU 2
|
コネクタ
|
予備電源給電コネクタ2
|
スロット2〜4に搭載の電源モジュールの電源出力。
電源モジュールに付属の予備電源給電ケーブルを，装置本体背面の予備電源給電コネクタに接続して使用します。
|
|
(6)
|
EPU 3
|
コネクタ
|
予備電源給電コネクタ3
|
|
(7)
|
EPU 4
|
コネクタ
|
予備電源給電コネクタ4
|
