1.2.1　PS-A01

ハードウェア取扱説明書

1.2.1　PS-A01

PS-A01はAX3630S，AX3640Sの電源冗長モデルに使用する電源機構です。

AC100VおよびAC200Vに対応しています。

「図1-70　外観」に外観を示します。図中のLEDについては，「表1-27　 LEDの表示」を参照してください。

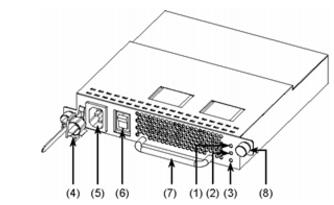

図1-70　外観

(1) POWER LED

(2) ALM1 LED

(3) ALM2 LED

(4) ケーブルクランプ

(5) AC電源コネクタ

(6) 電源スイッチ

(7) 取っ手

(8) ネジ

表1-27　LEDの表示

番号

名　称

種　類

状　態

内　　容

(1)

POWER

LED: 緑

電源機構の電源投入状態を示す。

緑点灯: 電源ON。^*1

消灯　 : 電源OFF。

(2)

ALM1

LED:赤

電源内部の障害を示す。

赤点灯: 障害検出。^*1

消灯　 : 障害なし。

(3)

ALM2

LED:赤

電源内蔵ファンの障害を示す。

赤点灯: 障害検出。^*1

消灯　 : 障害なし。

*1　障害の内容によっては，POWER LED，ALM1 LED，ALM2 LEDのどれも点灯しない場合や，ALM2 LEDしか点灯しない場合があります。

番号	名　称	種　類	状　態	内　　容
(1)	POWER	LED: 緑	電源機構の電源投入状態を示す。	緑点灯: 電源ON。^*1 消灯　 : 電源OFF。
(2)	ALM1	LED:赤	電源内部の障害を示す。	赤点灯: 障害検出。^*1 消灯　 : 障害なし。
(3)	ALM2	LED:赤	電源内蔵ファンの障害を示す。	赤点灯: 障害検出。^*1 消灯　 : 障害なし。
