1.1.12 AX3650S-24T6XW
AX3650S-24T6XWは以下のハードウェア仕様を備えています。
(1) 外観

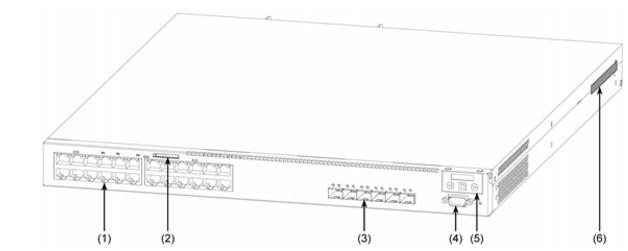

図1-37 正面外観
(1) 10/100/1000BASE-Tイーサネットポート
(2) メモリカードスロット
(3) SFP+スロット
(4) CONSOLEポート
(5) システム操作パネル
(6) 封印シール
|
封印シールをはがさないでください。封印シールをはがすと,「開封済」の文字が浮かぶようになっています。「開封済」の文字が浮かんだものは,機器保証の対象外となります。
|

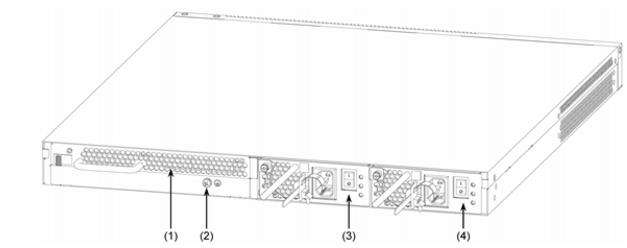

図1-38 背面外観
(1) ファンユニットスロット
(2) 接地端子
(3) 電源機構スロット2
(4) 電源機構スロット1
(2) 正面パネル
正面パネルのレイアウトを「図1-39 正面パネルレイアウト」に示します。
図中の番号は,「表1-19 LEDの表示,スイッチ,コネクタ,ボタン」の番号に対応しています。
なお,AX3650S-24T6XWは消費電力を抑えるための装置スリープ機能とLED輝度制御機能(省電力輝度モード,消灯モード)をサポートしています。

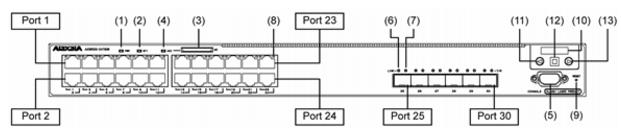

図1-39 正面パネルレイアウト
表1-19 LEDの表示,スイッチ,コネクタ,ボタン
番号
|
名 称
|
種 類
|
状 態
|
LED輝度
|
内 容
|
(1)
|
PWR
|
LED: 緑
|
電源の投入状態を示す。
|
緑点灯
|
通常
|
電源ON。
|
緑点滅*1
|
通常
|
スリープ中。
|
消灯
|
-
|
電源OFF,または電源異常。
|
(2)
|
ST1
|
LED: 緑/赤
|
装置の状態を示す。
|
緑点灯
|
通常
|
動作可能。
|
低*3
|
緑点滅
|
通常
|
準備中(立上げ中)。
|
緑点滅*1
|
低
|
消灯モードで動作中。
|
赤点滅
|
通常
|
装置の部分障害発生。
|
低*2
|
赤点灯
|
通常
|
装置の致命的障害発生(継続使用不可)。
|
低*2
|
消灯
|
-
|
電源OFF,または電源異常。
|
(3)
|
MC
|
コネクタ
|
メモリカードスロット
|
-
|
-
|
メモリカードスロット
|
(4)
|
ACC
|
LED: 緑
|
メモリカードの状態を示す。
|
点灯
|
通常
|
メモリカードアクセス中(メモリカード取り外し禁止)。
|
低*2
|
消灯
|
-
|
メモリカードアイドル中(メモリカード取り付け,取り外し可能)。
|
(5)
|
CONSOLE
|
コネクタ
|
CONSOLEポート
|
-
|
-
|
コンソール端末接続用RS-232Cポート
|
(6)
|
LINK
|
LED: 緑/橙
|
SFP+スロットのイーサネットポートの動作状態を示す。
|
緑点灯
|
通常
|
リンク確立。
|
低*3
|
橙点灯
|
通常
|
回線障害検出。
|
低*3
|
消灯
|
-
|
ST1 LEDが緑点灯の場合,リンク障害,または閉塞。*4
|
(7)
|
T/R
|
LED: 緑
|
緑点滅
|
通常
|
フレーム送受信中。
|
低*3
|
(8)
|
1-24
|
LED: 緑/橙
|
10/100/1000BASE-Tイーサネットポートの動作状態を示す。
|
緑点灯
|
通常
|
リンク確立。
|
低*3
|
緑点滅
|
通常
|
リンク確立およびフレーム送受信中。
|
低*3
|
橙点灯
|
通常
|
回線障害検出。
|
低*3
|
消灯
|
-
|
ST1 LEDが緑点灯の場合,リンク障害,または閉塞。*4
|
(9)
|
RESET
|
スイッチ
(ノンロック)
|
装置のマニュアルリセットスイッチ*5
|
-
|
-
|
装置を再起動する。
|
(10)
|
ディスプレイ
|
-
|
スタックの状態を表示*6
|
-
|
-
|
ディスプレイにスタックのスイッチ状態とスイッチ番号を表示します。
表示はスイッチ状態変化時,またはBACK,ENTR,FWRDボタンのどれかを押した時に行われます。*7
|
(11)
|
BACK
|
ボタン
|
ディスプレイを表示させる。
|
-
|
-
|
(12)
|
ENTR
|
ボタン
|
(13)
|
FWRD
|
ボタン
|
*1 長い間隔の緑点滅(点灯0.5秒,消灯5秒)
*2 省電力輝度モードまたは消灯モードで動作中
*3 省電力輝度モードで動作中
*4 消灯モードを設定している場合は,リンク確立,フレーム送受信中,回線障害検出となっていることもあります。
*5 スイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。
*6 電源投入時「WELCOME!」と表示します。
*7 60秒後に自動消灯します。スタンドアロンの場合は表示しません。
|
RESETスイッチを押す場合,先の折れやすいものや,虫ピン,クリップなど,中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。
|
|
ディスプレイに表示する内容については「ソフトウェアマニュアル コンフィグレーションガイド Vol.1 8. スタックの設定と運用」を参照してください。
|
