1.1.10 AX3640S-24SW
AX3640S-24SWは以下のハードウェア仕様を備えています。
|
|
本装置のポート1〜4はSFPスロットと10/100/1000BASE-Tで共有しているため，SFPスロットと10/100/1000BASE-Tを同時に使用することはできません。ポートごとにSFPスロットまたは10/100/1000BASE-Tのいずれかをコンフィグレーションの編集により設定して使用してください（工場出荷時は，ポート1〜4はSFPスロットのポートに設定されています）。
コンフィグレーションの編集については，ソフトウェアマニュアルを参照してください。
|
（1） 外観
図1-31 正面外観
(1) メモリカードスロット
(2) CONSOLEポート
(3) 10/100/1000BASE-Tイーサネットポート
(4) SFPスロット
(5) 封印シール
|
|
封印シールをはがさないでください。封印シールをはがすと，「開封済」の文字が浮かぶようになっています。「開封済」の文字が浮かんだものは，機器保証の対象外となります。
|

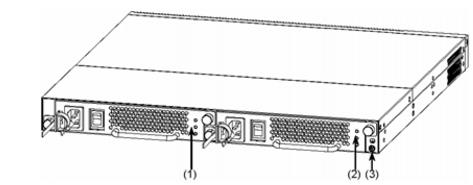

図1-32 背面外観
(1) 電源機構スロット2
(2) 電源機構スロット1
(3) 接地端子
|
|
電源を冗長化する場合，電源機構スロット1とスロット2の両方に電源機構を搭載します。電源を冗長化しない場合，電源機構スロット1に電源機構を，電源機構スロット2にはファンユニットを搭載します。
|
（2） 正面パネル

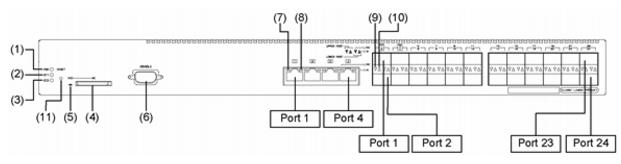

正面パネルのレイアウトを「図1-33 正面パネルレイアウト」に示します。図中の番号は，「表1-17 LEDの表示，スイッチ，コネクタ」の番号に対応しています。
図1-33 正面パネルレイアウト
表1-17 LEDの表示，スイッチ，コネクタ
|
番号
|
名 称
|
種 類
|
状 態
|
内 容
|
|
(1)
|
PWR
|
LED: 緑
|
電源の投入状態を示す。
|
緑点灯: 電源ON。
消灯 : 電源OFF，または電源異常。
|
|
(2)
|
ST1
|
LED:緑/赤
|
装置の状態を示す。
|
緑点灯: 動作可能。
緑点滅: 準備中（立上げ中）。
赤点滅: 装置の部分障害発生。
赤点灯: 装置の致命的障害発生（継続使用不可）。
消灯 : 電源OFF，または電源異常。
|
|
(3)
|
ST2
|
LED: 緑
|
（未使用）
|
消灯
|
|
(4)
|
MC
|
コネクタ
|
メモリカードスロット
|
メモリカードスロット
|
|
(5)
|
ACC
|
LED: 緑
|
メモリカードの状態を示す。
|
点灯 : メモリカードアクセス中（メモリカード取り外し禁止）。
消灯 : メモリカードアイドル状態（メモリカード取り付け，取り外し可能）。
|
|
(6)
|
CONSOLE
|
コネクタ
|
CONSOLEポート
|
コンソール端末接続用RS-232Cポート
|
|
(7)
|
LINK
|
LED: 緑/橙
|
10/100/1000BASE-Tイーサネットポートの動作状態を示す。
|
緑点灯: リンク確立。
橙点灯: 回線障害検出。
消灯 : ST1 LEDが緑点灯の場合，リンク障害，または閉塞。
|
|
(8)
|
T/R
|
LED: 緑
|
緑点滅: フレーム送受信中。
|
|
(9)
|
LINK
|
LED: 緑/橙
|
SFPスロットのイーサネットポートの動作状態を示す。
|
緑点灯: リンク確立。
橙点灯: 回線障害検出。
消灯 : ST1 LEDが緑点灯の場合，リンク障害，または閉塞。
|
|
(10)
|
T/R
|
LED: 緑
|
緑点滅: フレーム送受信中。
|
|
(11)
|
RESET
|
スイッチ
（ノンロック）
|
装置のマニュアルリセットスイッチ*1
|
装置を再起動する。
|
*1 スイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。
|
|
RESETスイッチを押す場合，先の折れやすいものや，虫ピン，クリップなど，中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。
|
