ハードウェア取扱説明書
1.1.2 AX3640S-24TW
AX3640S-24TWは以下のハードウェア仕様を備えています。
(1) 外観

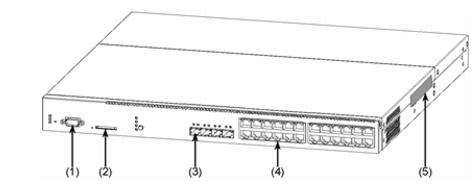

図1-5 正面外観(1) CONSOLEポート(2) メモリカードスロット(3) SFPスロット(4) 10/100/1000BASE-Tイーサネットポート(5) 封印シール

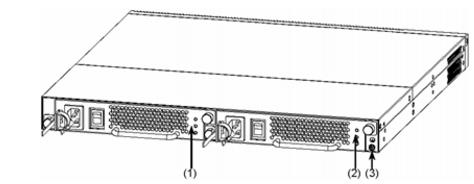

図1-6 背面外観(1) 電源機構スロット2(2) 電源機構スロット1(3) 接地端子
(2) 正面パネル
正面パネルのレイアウトを「図1-7 正面パネルレイアウト」に示します。図中の番号は,「表1-3 LEDの表示,スイッチ,コネクタ,ボタン」の番号に対応しています。
なお,AX3640S-24TWはモードボタンにより,イーサネットポートの状態表示を切り替えることができます。

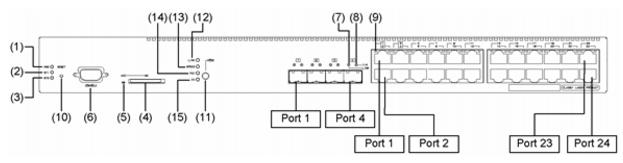

図1-7 正面パネルレイアウト表1-3 LEDの表示,スイッチ,コネクタ,ボタン
番号 名 称 種 類 状 態 内 容 (1) PWR LED: 緑 電源の投入状態を示す。 緑点灯: 電源ON。消灯 : 電源OFF,または電源異常。 (2) ST1 LED: 緑/赤 装置の状態を示す。 緑点灯: 動作可能。緑点滅: 準備中(立上げ中)。赤点滅: 装置の部分障害発生。赤点灯: 装置の致命的障害発生(継続使用不可)。消灯 : 電源OFF,または電源異常。 (3) ST2 LED: 緑 (未使用) 消灯 (4) MC コネクタ メモリカードスロット メモリカードスロット (5) ACC LED: 緑 メモリカードの状態を示す。 点灯 : メモリカードアクセス中(メモリカード取り外し禁止)。消灯 : メモリカードアイドル中(メモリカード取り付け,取り外し可能)。 (6) CONSOLE コネクタ CONSOLEポート コンソール端末接続用RS-232Cポート (7) LINK LED: 緑/橙 SFPスロットのイーサネットポートの動作状態を示す。 選択するLED表示モード[番号(12)〜(15)]により,表示内容が異なります。表示内容については「表1-4 LEDの表示モード別の動作状態(LINKモード)」〜「表1-6 LEDの表示モード別の動作状態(DUPLEXモード)」を参照してください。 (8) T/R LED: 緑 (9) 1-24 LED: 緑/橙 10/100/1000BASE-Tイーサネットポートの動作状態を示す。 (10) RESET スイッチ(ノンロック) 装置のマニュアルリセットスイッチ*1 装置を再起動する。 (11) MODE ボタン(ノンロック) モードボタン モードボタンを押すたびにLED表示モード[番号(12)〜(15)の表示]を切り替える。(LINK→SPEED→FDX→EX→LINK・・・の順に切り替わる。) (12) LINK LED: 緑 イーサネットポートのLED表示モードの選択状態を示す。 緑点灯: LINKモードが選択されていることを示す。 (13) SPEED LED: 緑 緑点灯: SPEEDモードが選択されていることを示す。 (14) FDX LED: 緑 緑点灯: DUPLEXモードが選択されていることを示す。 (15) EX*2 LED: 緑 緑点灯: 拡張モードが選択されていることを示す。*1 スイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。
*2 未サポート。
表1-4 LEDの表示モード別の動作状態(LINKモード)表1-5 LEDの表示モード別の動作状態(SPEEDモード)*1 リンクが確立しているときに有効となります。
表1-6 LEDの表示モード別の動作状態(DUPLEXモード)*1 リンクが確立しているときに有効となります。
