ハードウェア取扱説明書
![]() ![]() ![]() |
付録C.2 セットアップ端末接続ケーブル仕様
装置本体とセットアップ端末の接続にはRS-232Cクロスケーブル(両端D-sub9ピン(メス)付きでインチネジ(#4-40)のもの)が必要です。RS-232Cクロスケーブルのピン配置は「図C-1 セットアップ端末接続ケーブル・ピン配置」を参照してください。

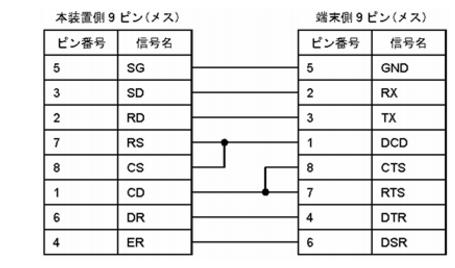

図C-1 セットアップ端末接続ケーブル・ピン配置
![]() ![]() ![]() |
