20.1.3　ドメインの設計

CFMを使用する際には，まずドメインを設計します。ドメインの構成と階層構造を設計し，次に個々のドメインの詳細設計をします。

ドメインの設計には，ドメインレベル，MA，MEPおよびMIPの設定が必要です。

＜この項の構成＞

(1)　ドメインの構成と階層構造の設計

(2)　個々のドメインの詳細設計

(3)　ドメインの構成例

(1)　ドメインの構成と階層構造の設計

ドメインの境界となるMAのポートをMEPに設定し，低いドメインと重なるポートをMIPに設定します。次に示す図の構成例を基に，ドメインの構成および階層構造の設計手順を示します。

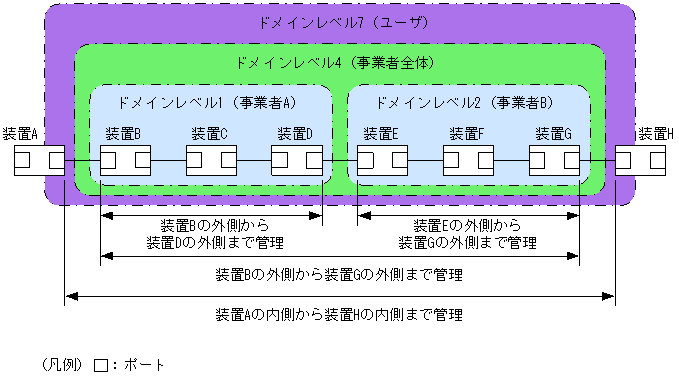

図20-12　構成例

事業者A，事業者B，事業者全体，ユーザという単位でドメインを設計し，区分に応じたドメインレベルを設定します。また，次の項目を想定しています。

• 事業者A，事業者B，事業者全体は，ユーザに提供する回線が利用できることを保障するために，ユーザに提供するポートを含めた接続性を管理
• ユーザは，事業者の提供する回線が使用できるかどうかを監視するために，事業者から提供される回線の接続性を管理

ドメインの設計は，次に示すように低いレベルから順に設定します。

・ドメインレベル1，2の設定

1. ドメインレベル1でMA“Group_A”を設定します。
   この例では，一つのドメインを一つのMAで管理していますが，ドメイン内をVLANグループ単位に分けて詳細に管理したい場合は，管理する単位でMAを設定します。

2. ドメインの境界に当たる装置B，Dで，MAのポートにMEPを設定します。
   事業者はユーザに提供するポートを含めた接続性を管理するため，Up MEPを設定します。

3. ドメインレベル2も同様に，MAを設定し，装置E，GにUp MEPを設定します。

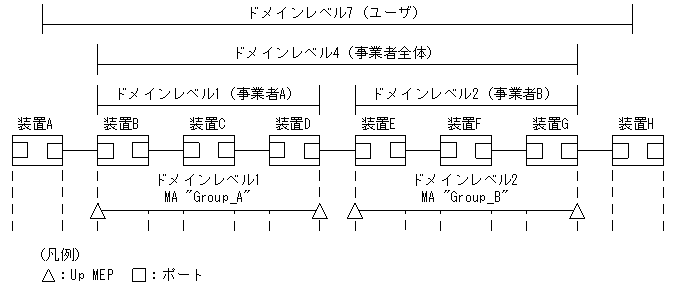

   図20-13　ドメインレベル1，2の設定



・ドメインレベル4の設定

1. ドメインレベル4でMA“Group_C”を設定します。
2. ドメインレベル4の境界に当たる装置B，Gで，MAのポートにMEPを設定します。
   事業者はユーザに提供するポートを含めた接続性を管理するため，Up MEPを設定します。

3. ドメインレベル4はドメインレベル1と2を包含しているため，それぞれの中継点である装置D，EにMIPを設定します。
   低いドメインのMEPを高いドメインでMIPに設定すると，LoopbackやLinktraceを使って自分で管理するドメインでの問題か，低いレベルで管理するドメインでの問題かを切り分けられるため，調査範囲を特定しやすくなります。

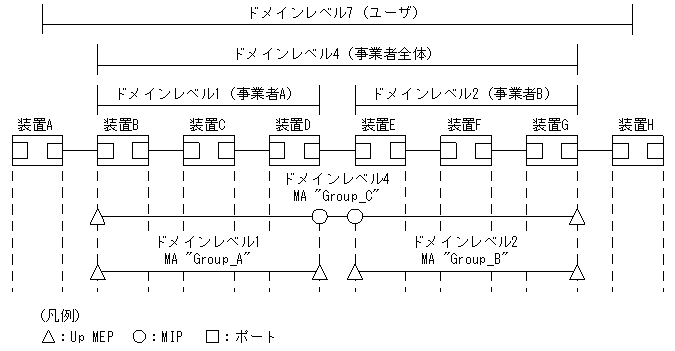

   図20-14　ドメインレベル4の設定



・ドメインレベル7の設定

1. ドメインレベル7でMA“Group_D”を設定します。
2. ドメインレベル7の境界に当たるA，Hで，MAのポートにMEPを設定します。
   ユーザは事業者から提供される回線の接続性を管理するため，Down MEPを設定します。

3. ドメインレベル7はドメインレベル4を包含しているため，中継点である装置B，GにMIPを設定します。
   ドメインレベル1と2は，ドメインレベル4の中継点として設定しているため，ドメインレベル7では設定する必要はありません。

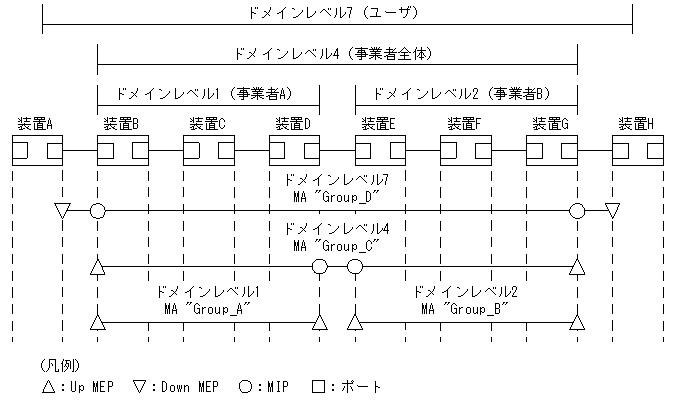

   図20-15　ドメインレベル7の設定



(2)　個々のドメインの詳細設計

個々の詳細設計では，Loopback，Linktraceを適用したい個所にMIPを設定します。

MIP設定前の構成およびMIP設定後の構成の例を次の図に示します。

図20-16　MIP設定前の構成例

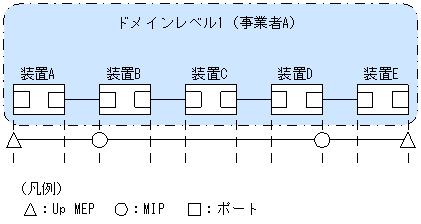

図20-17　MIP設定後の構成例

ドメインの内側でLoopback，Linktraceの宛先にしたいポートをMIPに設定します。この例では，装置B，DにMIPを設定しています。この設定によって装置B，DのMIPに対し，Loopback，Linktraceを実行できます。また，Linktraceのルート情報として応答を返すようになります。

MIPを設定していない装置CはLoopback，Linktraceの宛先として指定できません。また，Linktraceに応答しないためルート情報に装置Cの情報は含まれません。

(3)　ドメインの構成例

ドメインは階層的に設定できますが，階層構造の内側が低いレベル，外側が高いレベルとなるように設定する必要があります。

ドメインの構成例と構成の可否を次の表に示します。

表20-4　ドメインの構成例と構成の可否

構成状態	構成例	構成の可否
ドメインの隣接		可
ドメインの接触		可
ドメインのネスト		可
ドメインの隣接とネストの組み合わせ		可
ドメインの交差		不可
