12.2.2 認証VLANの基本的な設定

認証VLANを使用する上での基本的な設定を説明します。

本装置と認証サーバ1台でシステムを構成した場合の構成図を次の図に示します。

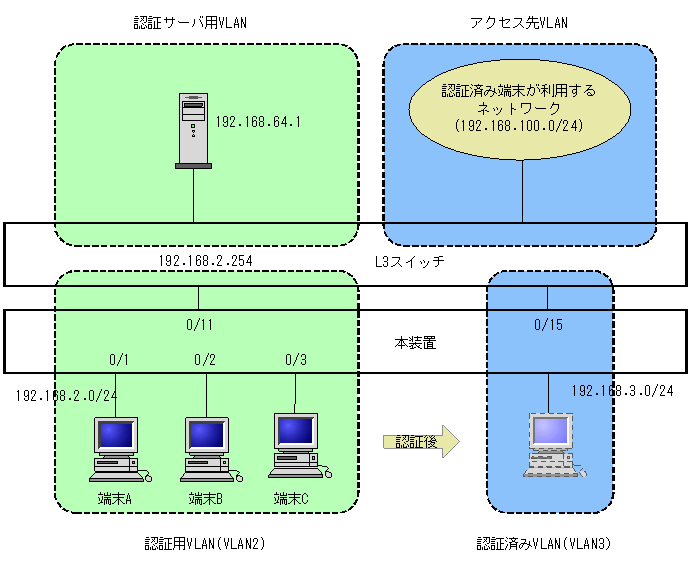

図12-5 認証VLAN基本構成

[図データ]

認証用VLANと認証済みVLANを設定したあと,VLANaccessAgentの名称を設定し,VLANaccessControllerのIPアドレス,認証済みVLANのVLAN ID,サブネットを設定します。

さらに,L3スイッチ側に各VLAN間のフィルタ設定と,認証用VLANおよび認証済みVLANからサーバ用VLANへのDHCPリレーを設定します。

<この項の構成>
(1) デフォルト経路の設定
(2) 認証ポートの設定
(3) 認証VLANの設定

(1) デフォルト経路の設定

[設定のポイント]
本装置のデフォルト経路に,L3スイッチのインタフェースアドレスを設定します。

[コマンドによる設定]
  1. (config)# ip default-gateway 192.168.2.254
    上位L3スイッチの認証用VLANのIPアドレスを,本装置のデフォルト経路に設定します。


(2) 認証ポートの設定

[設定のポイント]
認証を行う端末が接続されているポート0/1-3に,認証用VLANと認証済みVLANを指定します。

[コマンドによる設定]
  1. (config)# interface gigabitethernet 0/1-3
    (config-if)# switchport mode mac-vlan
    (config-if)# switchport mac vlan 3
    (config-if)# switchport mac native vlan 2
    ポート0/1-3にMAC VLAN(VLAN3)とnative vlan(VLAN2)を設定します。


(3) 認証VLANの設定

[設定のポイント]
認証VLANのコンフィグレーションコマンドを設定して認証VLANを有効にします。

[コマンドによる設定]
  1. (config)# fense vaa-name switch01
    本装置のVLANaccessAgentの名称を設定します。

  2. (config)# fense 1 vlan 10 192.168.3.0 255.255.255.0
    認証済みVLANのサブネットを設定します。

  3. (config)# fense 1 server 192.168.64.1
    VLANaccessControllerのIPアドレスを設定します。
