10.4.2 RADIUSサーバの準備

MAC認証のRADIUS認証方式を使用するに当たっては,事前にMACアドレスとパスワードをRADIUSサーバに設定する必要があります。

また,本装置のMAC認証機能が使用するRADIUSの属性を示します。

<この項の構成>
(1) ユーザIDの登録
(2) パスワードの登録
(3) 認証後VLANの設定
(4) MAC認証機能が使用するRADIUSサーバの属性

(1) ユーザIDの登録

MACアドレスの照合用としてRADIUSのユーザIDにMACアドレスを登録します。MACアドレスは16進文字列で半角英数字(英字はa〜fの小文字)を用い,12文字で指定します。

また,固定VLANモードで,RADIUSでの照合時にMACアドレスだけでなくVLAN IDも照合したい場合は,次に示す形式でMACアドレスとVLAN IDを表す文字列とをつないだものをユーザIDとして登録してください。

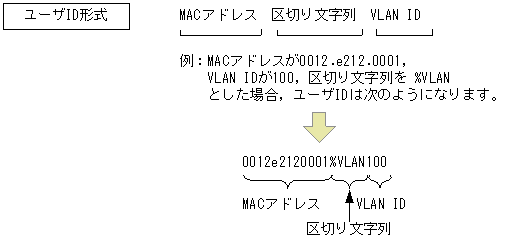

図10-10 MACアドレス+VLAN ID登録形式

[図データ]

(2) パスワードの登録

次のどちらかをパスワードとして設定します。

(3) 認証後VLANの設定

ダイナミックVLANモードで認証成功後に切り替える認証後VLANを次のように設定します。

  1. Tunnel-TypeにVirtual LANs(VLAN)を設定(値13)します。
  2. Tunnel-Medium-Typeに6を設定します。
  3. Tunnel-Private-Group-IDにVLAN IDを次の形式で設定します。

なお,Tunnel-Type,Tunnel-Medium-Type,およびTunnel-Private-Group-IDの三つの属性がすべて設定されていない状態でダイナミックVLANモードで使用した場合,認証後VLANとしてネイティブVLANを適用します。

(4) MAC認証機能が使用するRADIUSサーバの属性

認証方式としてPAPを設定します。また,MAC認証が使用するRADIUSの属性を次の表に示します。なお,RADIUSサーバの詳細な設定方法については,使用するRADIUSサーバの説明書を参照してください。

表10-5 MAC認証で使用する属性名(その1 Access-Request)

属性名 Type値 説明
User-Name 1 MACアドレス,または「図10-10 MACアドレス+VLAN ID登録形式」で生成した値を指定します。
User-Password 2 MACアドレス,またはコンフィグレーションコマンドで設定されたパスワードを指定します。
NAS-IP-Address 4 ループバックインタフェースのIPアドレス指定時はループバックインタフェースのIPアドレスを格納し,指定されていなければRADIUSサーバと通信するインタフェースのIPアドレスを格納します。
Service-Type 6 Framed(2)を設定します。
Calling-Station-Id 31 認証端末のMACアドレス(小文字ASCII,“-”区切り)を指定します。
例:00-12-e2-01-23-45
NAS-Identifier 32 固定VLANモードでは,認証端末を収容しているVLAN IDを数字文字列で指定します。
例:VLAN ID 100の場合 100
ダイナミックVLANモードでは,コンフィグレーションコマンドhostnameで指定された装置名を指定します。
NAS-Port-Type 61 Virtual(5)を設定します
NAS-IPv6-Address 95 ループバックインタフェースのIPv6アドレス指定時はループバックインタフェースのIPv6アドレスを格納し,指定されていなければRADIUSサーバと通信するインタフェースのIPv6アドレスを格納します。ただし,IPv6リンクローカルアドレスで通信する場合は,ループバックインタフェースのIPv6アドレス設定の有無にかかわらず,送信インタフェースのIPv6リンクローカルアドレスを格納します。

表10-6 MAC認証で使用する属性名(その2 Access-Accept)

属性名 Type値 説明
Service-Type 6 Framed(2)が返却される:MAC認証ではチェックしません。
Reply-Message 18 (未使用)
Tunnel-Type 64 ダイナミックVLANモード時に使用します。
VLANを示す13であるかをチェックします。
固定VLANモード時は使用しません。
Tunnel-Medium-Type 65 ダイナミックVLANモード時に使用します。
IEEE802.1Xと同様の値6のTunnel-Medium-Typeであるかをチェックします。
固定VLANモード時は使用しません。
Tunnel-Private-Group-Id 81 ダイナミックVLANモード時に使用します。
VLANを表す数字文字列または“VLANxx”
xxはVLAN IDを表します。
ただし,先頭の1オクテットの内容が0x00〜0x1fの場合は,Tagを表しているので,この場合は2オクテット目からの値がVLANを表します。先頭の1オクテットの内容が0x20以上の場合は,先頭からVLANを表します。
また,コンフィグレーションコマンドnameで設定されたVLAN名称が指定された場合は,VLAN名称に対応するVLAN IDを使用します。
固定VLANモード時は使用しません。

表10-7 RADIUS Accountingで使用する属性名

属性名 Type値 説明
User-Name 1 MACアドレス,または「図10-10 MACアドレス+VLAN ID登録形式」で生成した値を指定します。
NAS-IP-Address 4 NASのIPアドレスを格納します。
ループバックインタフェースのIPアドレス設定時は,ループバックインタフェースのIPアドレスを格納します。なお,これ以外は,サーバと通信するインタフェースのIPアドレスを格納します。
Service-Type 6 Framed(2)を設定します。
Calling-Station-Id 31 端末のMACアドレス(小文字ASCII,“-”区切り)を設定します。
例:00-12-e2-01-23-45
NAS-Identifier 32 固定VLANモードでは,認証端末を収容しているVLAN IDを数字文字列で設定します。
例:VLAN ID 100の場合 100
ダイナミックVLANモードでは,コンフィグレーションコマンドhostnameで指定された装置名を指定します。
Acct-Status-Type 40 認証成功時にStart(1),認証解除時にStop(2)を格納します。
Acct-Delay-Time 41 イベント発生時から送信するまでに要した時間(秒)を格納します。
Acct-Session-Id 44 プロセスIDを格納します。(認証成功,認証解除に関しては同じ値です)
Acct-Authentic 45 認証方式を示すRADIUS,Localのどちらかを格納します。
Acct-Session-Time 46 認証解除するまでの時間(秒)を格納します。
NAS-Port-Type 61 Virtual(5)を設定します。
NAS-IPv6-Address 95 NASのIPv6アドレスを格納します。
ループバックインタフェースのIPv6アドレス設定時は,ループバックインタフェースのIPv6アドレスを格納します。なお,これ以外は,サーバと通信するインタフェースのIPv6アドレスを格納します。ただし,IPv6リンクローカルアドレスで通信する場合は,ループバックインタフェースのIPv6アドレス設定の有無にかかわらず,送信インタフェースのIPv6リンクローカルアドレスを格納します。
