8.4 認証手順

Web認証を用いたユーザ認証は次の手順で行います。WebブラウザInternet Explorer Version6.0を用いて説明します。

<この節の構成>
(1) Web認証のログイン画面表示
(2) ログイン画面に入力されたユーザID,パスワードの認証
(3) 認証成功結果を表示
(4) 認証失敗時の画面表示
(5) Web認証からのログアウト画面表示
(6) ワンタイムパスワード認証のReply-Message表示画面表示【OP-OTP】

(1) Web認証のログイン画面表示

固定VLANモードまたはダイナミックVLANモードでURLリダイレクト機能を使用する場合は,URLリダイレクト機能によってWeb認証のログイン画面が表示されます。また,Web認証専用IPアドレスのURLにアクセスしてもWeb認証のログイン画面が表示されます。ログイン画面が表示されたら,ユーザIDとパスワードを入力します。

[固定VLANモードまたはダイナミックVLANモードのログインURL指定]
  • URLリダイレクト機能無効時のURL指定:http://Web認証専用IPアドレス/login.html
  • Web認証専用IPアドレスのURL指定:http://Web認証専用IPアドレス/login.html

レガシーモードでは,Web認証のログインURLにアクセスすると,Web認証のログイン画面を表示しますので,ログイン画面からユーザIDとパスワードを入力します。

[レガシーモードのログインURL指定]
  • ログインURL:http://認証前VLANのインタフェースIPアドレス/login.html

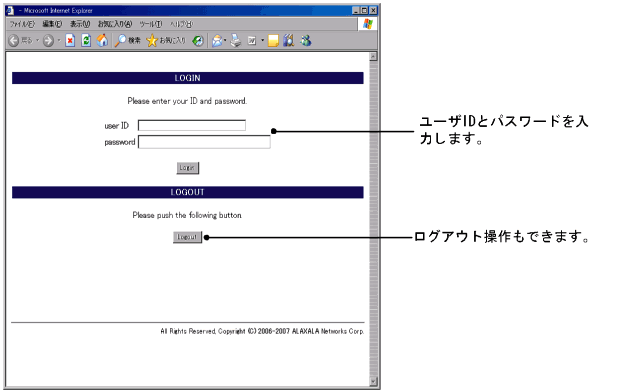

図8-19 ログイン画面

[図データ]

(2) ログイン画面に入力されたユーザID,パスワードの認証

入力されたユーザIDとパスワードを基に,ローカル認証方式の場合は内蔵Web認証DBに登録されているユーザ情報と一致しているかチェックします。また,RADIUS認証方式の場合はRADIUSサーバに問い合わせを行い,認証可否のチェックをします。

(3) 認証成功結果を表示

内蔵Web認証DBまたはRADIUSサーバに登録されているユーザ情報と一致した場合,ログイン成功画面を表示し,認証ネットワークへ通信できます。

また,コンフィグレーションコマンドweb-authentication jump-urlで認証成功後にアクセスするURLが指定されている場合は,端末にログイン成功画面が表示されたあとに指定されたURLへのアクセスが行われます。

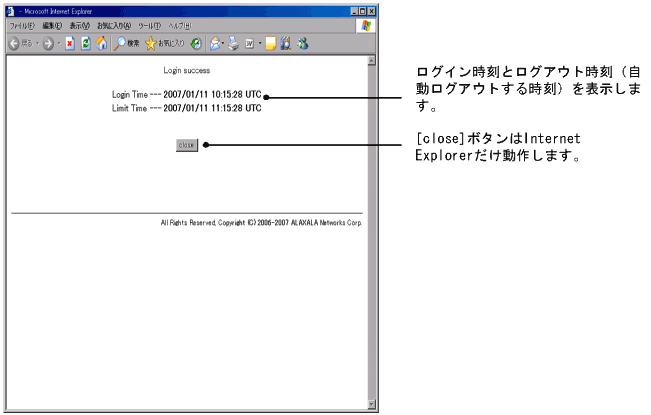

図8-20 ログイン成功画面

[図データ]

(4) 認証失敗時の画面表示

認証が失敗となった場合は,認証エラー画面を表示します。

認証エラー画面に表示されるエラーの発生理由を,「8.6 認証エラーメッセージ」に示します。

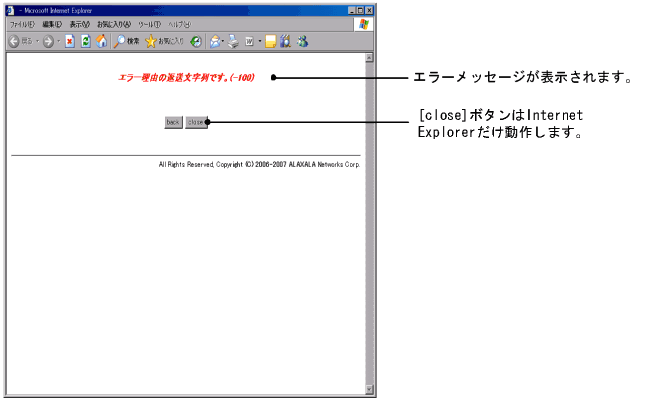

図8-21 ログイン失敗画面

[図データ]

(5) Web認証からのログアウト画面表示

認証済み端末からWeb認証のログアウトURLにアクセスして,端末にログアウト画面を表示させます。または,ログインURLにアクセスして,端末にログイン画面を表示させます。

固定VLANモードまたはダイナミックVLANモードの場合,Web認証専用IPアドレスのURLにアクセスします。

[固定VLANモードまたはダイナミックVLANモードのログアウトURL指定]
  • Web認証専用IPアドレスのログアウトURL:http://Web認証専用IPアドレス/logout.html
  • Web認証専用IPアドレスのログインURL:http://Web認証専用IPアドレス/login.html

レガシーモードの場合,Web認証のログアウトURLにアクセスします。

[レガシーモードのログアウトURL指定]
  • ログアウトURL:http://認証後VLANのインタフェースIPアドレス/logout.html

表示した画面上の[Logout]ボタンを押すと,Web認証は認証解除を行います。

認証が解除されると,ログアウト完了画面を表示します。

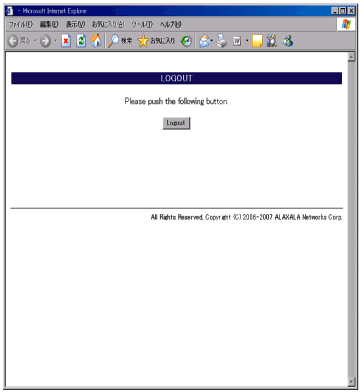

図8-22 ログアウト画面

[図データ]

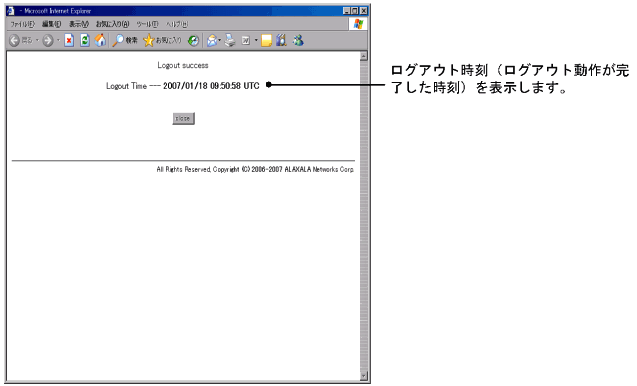

図8-23 ログアウト完了画面

[図データ]

(6) ワンタイムパスワード認証のReply-Message表示画面表示【OP-OTP】

ワンタイムパスワード認証で表示するReply-Message表示画面を次に示します。Reply-Message表示画面に表示されたメッセージに従って,新しいPINコード,またはトークンコードを入力します。

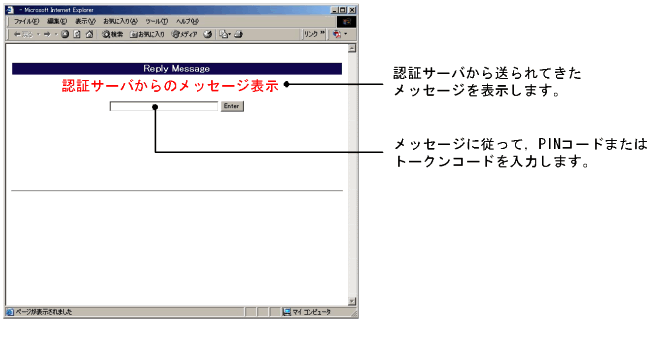

図8-24 Reply-Message表示画面

[図データ]
