18.3.1　アクセスポートとトランクポート

ポートVLANは一つのポートに一つのVLANを割り当てます。ポートVLANとして使用するポートはアクセスポートとして設定します。複数のポートVLANをほかのLANスイッチなどに接続するためにはトランクポートを使用します。トランクポートはVLAN TagによってVLANを識別するため，一つのポートに複数のVLANを設定できます。

ポートVLANの構成例を次の図に示します。ポート0/1〜0/3はアクセスポートとしてポートVLANを設定します。2台の本装置の間はトランクポート(ポート0/4)で接続します。そのとき，VLAN Tagを使います。

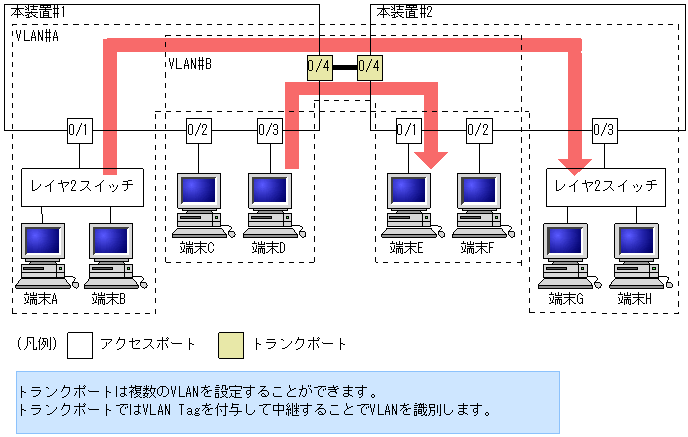

図18-3　ポートVLANの構成例

[図データ]
