2.1.1　装置の外観

各モデルの装置外観図を次の図に示します。

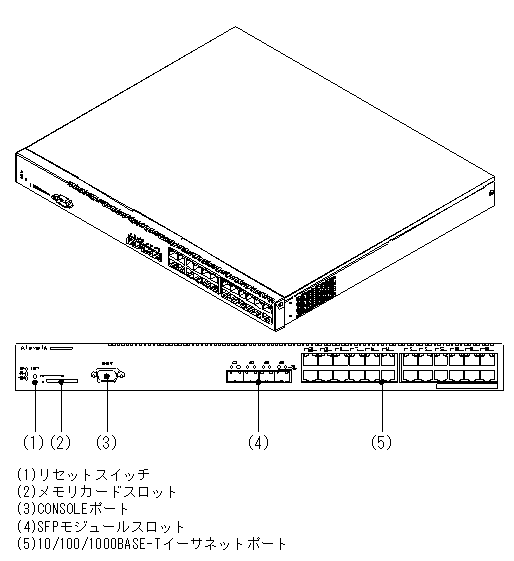

図2-1　AX2430S-24TおよびAX2430S-24TDモデル

[図データ]

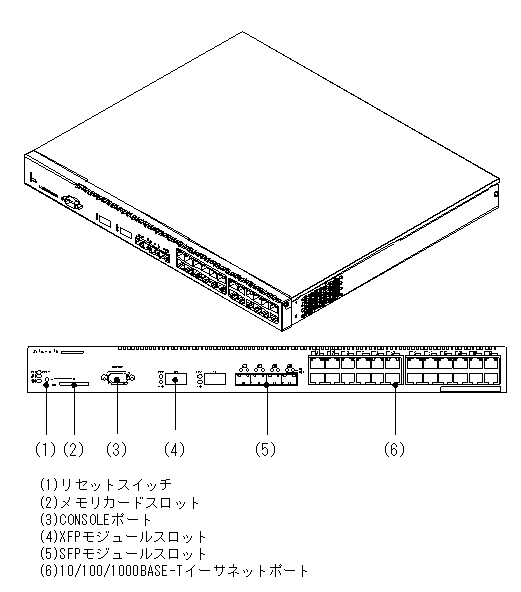

図2-2　AX2430S-24T2XおよびAX2430S-24T2XDモデル

[図データ]

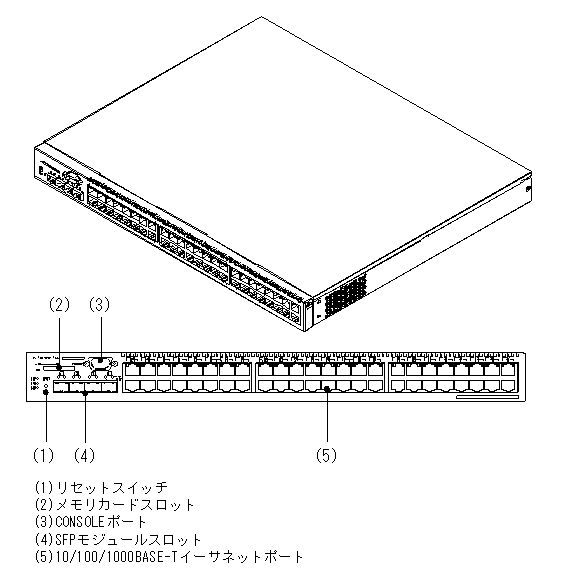

図2-3　AX2430S-48TおよびAX2430S-48TDモデル

[図データ]

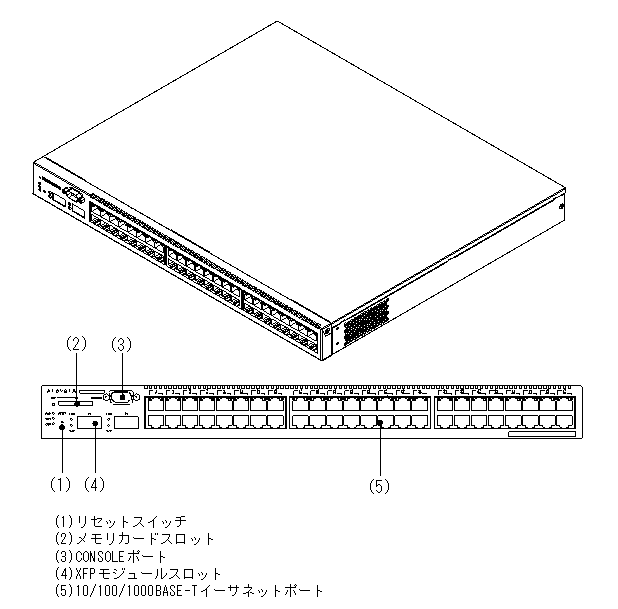

図2-4　AX2430S-48T2Xモデル

[図データ]
