運用コマンドレファレンス Vol.2
[機能]
トンネルインタフェースの情報を表示します。
[入力形式]
show interfaces tunnel show interfaces <Tunnel Name>
[パラメータ]
- tunnel
- すべてのトンネルインタフェースの情報を表示します。
- <Tunnel Name>
- トンネルインタフェース名称を指定します。
[使用者レベル]
一般ユーザ
[実行例]

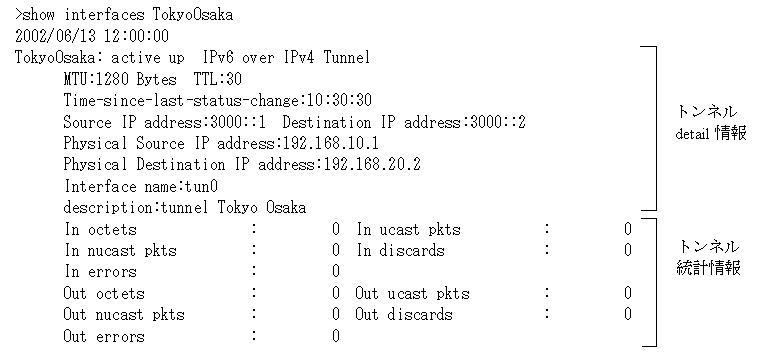

トンネルインタフェース情報を表示します。
[表示説明]
トンネルインタフェース情報の表示項目を「表2-17 トンネルインタフェース情報表示」に示します。
表2-17 トンネルインタフェース情報表示
情報種別 表示項目 表示内容 トンネルdetail情報 <Tunnel Name> トンネルインタフェースの名称 <トンネル運用状態> トンネルの運用状態 active up 運用中(正常動作中) active down 運用中(回線障害発生中) locked 構成定義で運用停止中 <トンネル種別> トンネルの種別 IPv6 over IPv4 IPv6 over IPv4 Configuredトンネル IPv4 over IPv6 IPv4 over IPv6 Configuredトンネル 6to4 6to4トンネル MTU MTU長を表示します。 TTL カプセリング時のTTL/HopLimit値を表示します。 Time-since-last-status-change 状態が変化してからの経過時間を表示
hh:mm:ss(24時間以内の場合:hh=時,mm=分,ss=秒)dd.hh:mm:ss(24時間を超えた場合:dd=日数,hh=時,mm=分,ss=秒)
Over 100 days(100日以上経過している場合)Source IP address 自局のIPアドレスを表示します。 Destination IP address 相手局のIPアドレスを表示します。(6to4トンネルの場合は表示しません) Physical source IP address 自局の物理IPアドレスを表示します。 Physical destination IP address 相手局の物理IPアドレスを表示します。(6to4トンネルの場合は表示しません) description 該当トンネルのdescription構成定義情報の内容を表示します。
description構成定義情報は,該当トンネルに関する利用目的などをコメントとして設定できる情報です。
なお,description構成定義情報を定義していない場合は,内容は表示しません。トンネル統計情報 In octets 受信オクテット数 In ucast pkts 受信ユニキャストパケット数 In nucast pkts 受信非ユニキャストパケット数 In discards 受信廃棄パケット数 In errors 受信エラーパケット数 Out octets 送信オクテット数 Out ucast pkts 送信ユニキャストパケット数 Out nucast pkts 送信非ユニキャストパケット数 Out discards 送信廃棄パケット数 Out errors 送信エラーパケット数
[ユーザ通信への影響]
なし
[応答メッセージ]
表2-18 show interfaces (トンネルインタフェース) コマンドのメッセージ一覧
メッセージ 内容 No such interface -- <Interface Name>. 指定インタフェース名は見つかりません。
<Interface Name> インタフェース名Can't execute this command in standby rm. このコマンドは待機系RM上では実行できません。 Disconnected interface <Interface Name>. 指定インタフェースは未実装である。<Interface Name>インタフェース名 Not operational interface <Interface Name>. 指定インタフェースは実行可能ではありません。
<Interface Name>インタフェース名Can't execute. その他の要因でコマンドが実行できません。
[注意事項]
- 統計情報のカウンタ値はRMの運用系と待機系の切り換え,RPの再起動,またRPに対して(「運用コマンドレファレンス Vol.1 close rp」による)閉塞状態指示したあとの(「運用コマンドレファレンス Vol.1 free rp」による)閉塞解除指示によって0クリアされます。
- RPのH/W障害発生時,RP配下の統計情報カウンタは0クリアされます。
- 構成定義情報の削除/追加をした場合,対象の統計情報カウンタは0クリアされます。
