show ipv6 interface

[機能]

IPv6アドレスが定義されたインタフェースの状態を表示します。

[入力形式]

show ipv6 interface
show ipv6 interface summary
show ipv6 interface up
show ipv6 interface down
show ipv6 interface tunnel
show ipv6 interface delete-packets null-interface
show ipv6 interface <Name>

[パラメータ]

省略
全インタフェースの状態を詳細表示します。

summary
全インタフェースの状態をサマリー表示します。

up
UP状態のインタフェースを詳細表示します。

down
DOWN状態のインタフェースを詳細表示します。

delete-packets null-interface
nullインタフェースで廃棄したパケット数を表示します。

tunnel
IPv6 over IPv4トンネルインタフェースを詳細表示します。

<Name>
<Name>で指定したインタフェース(複数指定可,ワイルドカード(’*’)指定可)の状態を詳細表示します。

[使用者レベル]

一般ユーザ

[実行例(サマリー表示)]

全インタフェースの状態をサマリー表示します。

>show ipv6 interface summary [Enter]キー押下

実行例を「図2-6 全インタフェースサマリー表示実行例」に示します。

図2-6 全インタフェースサマリー表示実行例

> show ipv6 interface summary
tokyo(0/0): UP  3ffe::1:1/64
                fe80::200:87ff:fe98:a21b%tokyo/64
nagoya(0/5): UP  3ffe:1::1/64
                fe80::200:87ff:fe98:a220%nagoya/64
osaka(2/0): DOWN  3ffe:2::1/64
Paris (2/1): UP  3ffe:3::1/64
                fe80::200:87ff:fe98:a31d%Paris/64
NewYork (2/2): DOWN  3ffe:4::1/64
>


[表示説明(サマリー表示)]

サマリー表示の内容を「表2-9 全インタフェースサマリー表示の表示内容」に示します。

表2-9 全インタフェースサマリー表示の表示内容

表示項目 意味 表示内容
Interface name インタフェース名
Status インタフェースの状態 UP/DOWN
IP-address IPアドレス
Prefix-len プレフィックス長

表示形式: Interface name: Status IP-address prefix-len

[実行例(詳細表示)]

UP状態のインタフェースを詳細に表示します。

>show ipv6 interface up [Enter]キー押下

Nullインタフェースの廃棄パケット数を表示します。

>show ipv6 interface delete-packets null-interface [Enter]キー押下

nullインタフェースの廃棄パケット数表示指定で実行した例を,「図2-7 NULLインタフェース指定実行例」に示します。

図2-7 NULLインタフェース指定実行例

> show ipv6 interface delete-packets null-interface
Interface Name  :null
Discard Packets(IPv6):1234(pkts)
>


インタフェース名TokyoNet1の状態を詳細に表示します。

> show ipv6 interface TokyoNet1 [Enter]キー押下

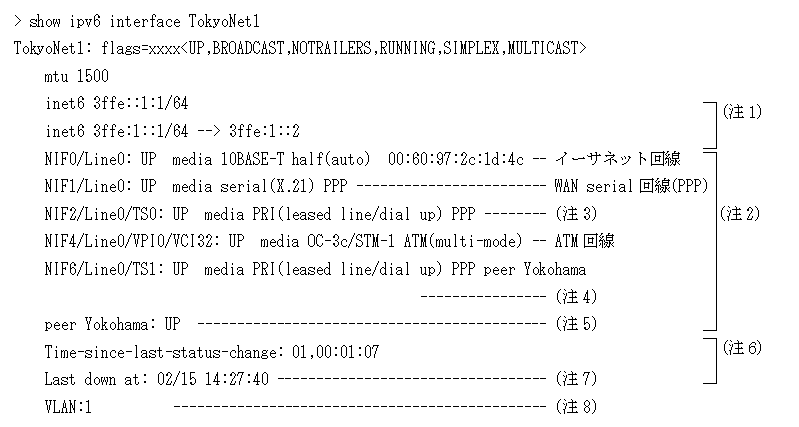

インタフェース名指定で実行した例を,「図2-8 インタフェース名指定実行例」に示します。

図2-8 インタフェース名指定実行例

[図データ]

(注1):
IPインタフェースタイプによって,どちらかを表示します。

(注2):Line種別によって,どれかを表示します。

(注3):
WAN BRI(leased line/dial up), PRI(leased line/dial up), 6.3M Interface(leased line)回線(PPP)

(注4):
ISDN接続時のWAN BRI(leased line/dial up), PRI(leased line/dial up)回線(PPP)

(注5):ISDN未接続時のISDN通信相手

(注6):nullインタフェースおよびauxの場合表示しません。

(注7):
インタフェースダウンの要因は,NIF/回線障害,IP情報または回線に関する情報の構成定義変更です。
RPがリスタートした場合,本情報をリセットします。
回線障害中のNIF障害,構成定義変更では,ダウン状態が継続しているため,情報は更新せず,回線障害発生時刻を表示します。

(注8):
非Tag-VLAN連携の場合,本行は表示しません。
構成定義コマンドのvlan(Tag-VLAN連携情報)で設定するTag-VLAN連携の場合,VLAN IDを表示します。

[表示説明(詳細表示)]

詳細表示の内容を「表2-10 詳細表示内容(共通表示項目)」〜「表2-13 詳細表示内容(ATM回線表示項目)」に示します。

表2-10 詳細表示内容(共通表示項目)

表示項目 意味 表示内容
flags 当該インタフェースの状態および,設定項目を表示
mtu インタフェースのMTU インタフェースの状態がUPのときだけ有効です。
inet6 IPアドレス
--> 接続先IPアドレス
UP/DOWN インタフェースの状態 UP:運用中(正常動作中)
DOWN:運用中(回線障害発生中)および非運用中
media Line種別 表2-3 詳細表示内容(RM イーサネットポート表示項目)」〜「表2-6 詳細表示内容(ATM回線表示項目)」を参照
Time-since-last-status-change UP/DOWN状態経過時間 インタフェースの状態が最後に変化してからの経過時間。表示形式は,時:分:秒,または,日数,時:分:秒,100日を超えた場合“Over 100 days”。
Last down at インタフェースダウン時刻 インタフェースが最後にダウンした時刻。 表示形式は,月/日 時:分:秒,未発生時“-----”。

表2-11 詳細表示内容(イーサネット回線表示項目)

表示項目 意味 表示内容
NIF<NIF No.> NIF番号
Line<LINE No.> Line番号
media Line種別/回線速度 10BASE-T half:10BASE-T 半二重
10BASE-T half(auto):10BASE-T 半二重(オートネゴシエーション時)
10BASE-T full:10BASE-T 全二重
10BASE-T full(auto):10BASE-T 全二重(オートネゴシエーション時)
100BASE-TX half:100BASE-TX 半二重
100BASE-TX half(auto):100BASE-TX 半二重(オートネゴシエーション時)
100BASE-TX full:100BASE-TX 全二重
100BASE-TX full(auto):100BASE-TX 全二重(オートネゴシエーション時)
100BASE-FX half:100BASE-FX 半二重(標準)
100BASE-FXS half:100BASE-FXS 半二重(中距離)
100BASE-FXS4 half:100BASE-FXS4 半二重(長距離)
100BASE-FX full:100BASE-FX 全二重(標準)
100BASE-FXS full:100BASE-FXS 全二重(中距離)
100BASE-FXS4 full:100BASE-FXS4 全二重(長距離)
1000BASE-LX full:1000BASE-LX 全二重
1000BASE-SX full:1000BASE-SX 全二重
1000BASE-LH full:1000BASE-LH 全二重(40km対応)
1000BASE-LH8 full:1000BASE-LH8全二重(80km対応)
1000BASE-LH100 full:1000BASE-LH100全二重(100km対応)
1000BASE-LX full(auto):1000BASE-LX 全二重(オートネゴシエーション時)
1000BASE-SX full(auto):1000BASE-SX 全二重(オートネゴシエーション時)
1000BASE-LH full(auto):1000BASE-LH 全二重(40km対応)(オートネゴシエーション時)
1000BASE-LH8 full(auto):1000BASE-LH8全二重(80km対応)(オートネゴシエーション時)
1000BASE-LH100 full(auto):1000BASE-LH100全二重(100km対応)(オートネゴシエーション時)
1000BASE-LX full(manual):1000BASE-LX 全二重(オートネゴシエーション失敗時)
1000BASE-SX full(manual):1000BASE-SX 全二重(オートネゴシエーション失敗時)
1000BASE-LH full(manual):1000BASE-LH 全二重(40km対応)(オートネゴシエーション失敗時)
1000BASE-LH8 full(manual):1000BASE-LH8全二重(80km対応)(オートネゴシエーション失敗時)
1000BASE-LH100 full(manual):1000BASE-LH100全二重(100km対応)(オートネゴシエーション失敗時)
xx:xx:xx:xx:xx:xx MACアドレス
VLAN VLAN ID

表2-12 詳細表示内容(WAN回線表示項目)

表示項目 意味 表示内容
NIF<NIF No.> NIF番号
Line<LINE No.> Line番号
Subline<Subline No.> 論理Line番号
TS<Timeslot No.> タイムスロット番号
DLCI<DLCI> DLCI番号
media Line種別 serial(V.24/V.35/X.21/----):シリアル回線(----:種別未判明時)
BRI(leased line/dial up):基本群回線
PRI(leased line/dial up):一次群回線
T1(leased line):T1回線
E1(leased line):E1回線
6.3M Interface(leased line):二次群回線
T3(leased line):T3非多重回線
E3(leased line):E3非多重回線
E1(CE3 lease line):E3多重回線内E1回線
T1(CT3 leased line):T3多重回線内T1回線
OC-3c/STM-1 POS(single-mode):OC-3c(POS)回線 (シングルモードファイバ)
OC-3c/STM-1 POS(multi-mode):OC-3c(POS)回線 (マルチモードファイバ)
OC-12c/STM-4 POS(single-mode):OC-12c(POS)回線
OC-12c/STM-4 POS(multi-mode):OC-12c(POS)回線
OC-48c/STM-16 POS(single-mode):OC-48c(POS)回線
PPP レイヤ2プロトコル PPP:PPP
peer<Peer Name> ピア名称

表2-13 詳細表示内容(ATM回線表示項目)

表示項目 意味 表示内容
NIF<NIF No.> NIF番号
Line<LINE No.> Line番号
VPI<VPI> VPI番号
VCI<VCI> VCI番号
media Line種別
  • 25M ATM:25Mbps ATM
  • OC-3c/STM-1 ATM(multi-mode):OC-3c ATM(155Mbps)マルチモードファイバ
  • OC-3c/STM-1 ATM(single-mode):OC-3c ATM(155Mbps)シングルモードファイバ
  • OC-12c/STM-4 ATM(multi-mode):OC-12c ATM(622Mbps)マルチモードファイバ
  • OC-12c/STM-4 ATM(single-mode):OC-12c ATM(622Mbps)シングルモードファイバ

[実行例(ISDN回線詳細表示)]

図2-9 ISDN回線詳細情報表示」にISDN回線の詳細情報表示の例を示します。

図2-9 ISDN回線詳細情報表示

[図データ]

[実行例(IPv6アドレス詳細表示)]

図2-10 IPアドレス詳細情報表示」にIPアドレス状態の詳細情報表示の例を示します。

図2-10 IPアドレス詳細情報表示

>show ipv6 interface
eth04: flags=80e3<UP,BROADCAST,NOTRAILERS,RUNNING,NOARP,MULTICAST>
        mtu 1500
        inet6 3ffe:10::2/64
        inet6 3ffe:507:202:1::1/64
        inet6 fe80::200:87ff:fed0:e7f4%eth04/64
        NIF0/Line4: UP media 10BASE-T half(auto) 00:00:87:d0:e7:f4
        Time-since-last-status-change: 03:58:59
        Last down at: 12/15 13:51:02
eth05: flags=80e3<UP,BROADCAST,NOTRAILERS,RUNNING,NOARP,MULTICAST>
        mtu 1500
        inet6 3ffe:15::2/64
        inet6 fe80::200:87ff:fed0:e7f5%eth05/64
        NIF0/Line5: UP media 100BASE-TX full(auto) 00:00:87:d0:e7:f5
        Time-since-last-status-change: 01:38:29
        Last down at: 12/15 16:11:10
TUNNEL64: flags=80b1<UP,POINTtoPOINT,NOTRAILERS,NOARP,MULTICAST>
        mtu 1280
        inet6 3ffe:1234:5678:9abc::64 --> fec0:1234:5678:9abc::64
        physical address inet 192.168.100.1/24 --> 192.168.100.2
        Time-since-last-status-change: 01:38:29
        Last down at: 12/15 16:11:10
TUN6to4: flags=80b1<UP,POINTtoPOINT,NOTRAILERS,NOARP,MULTICAST>
        mtu 1280
        inet6 2002:6464:6464:1::1/64
        Time-since-last-status-change: 00:00:15
        Last down at: 6/7 17:25:00
>


表2-14 詳細表示内容(IPv6表示項目)

表示項目 意味 表示内容
inet6 IPv6アドレス duplicated:アドレスが重複しています。
tentative :アドレスが自動生成中です。
physical address 物理アドレス カプセル化するアドレスファミリの情報。トンネルインタフェースが設定されている場合だけ有効です。

[ユーザ通信への影響]

なし

[応答メッセージ]

表2-15 show ipv6 interfaceコマンド応答メッセージ

メッセージ 内容
Can't execute this command in standby rm. 待機系RMではこのコマンドは実行できません。
Can't execute. コマンド実行できない。

[注意事項]

特になし
