運用コマンドレファレンス Vol.2
[機能]
IPインタフェースの状態を表示します。
[入力形式]
show ip interface show ip interface summary show ip interface up show ip interface down show ip interface delete-packets null-interface show ip interface back-up show ip interface tunnel show ip interface <Name>
[パラメータ]
- 省略
- 全インタフェースの状態を詳細表示します。
- summary
- 全インタフェースの状態をサマリー表示します。
- up
- UP状態のインタフェースを詳細表示します。
- down
- DOWN状態のインタフェースを詳細表示します。
- delete-packets null-interface
- nullインタフェースで廃棄したパケット数を表示します。
- back-up
- 回線のバックアップ,専用線とISDN回線とのBODが定義されているインタフェースを詳細表示します。
- tunnel
- IPv4 over IPv6トンネルインタフェースを詳細表示します。
- <Name>
- <Name>で指定したインタフェース(複数指定可,ワイルドカード(’*’)指定可)の状態を詳細表示します。
[使用者レベル]
一般ユーザ
[実行例(サマリー表示)]
全インタフェースの状態をサマリー表示します。
>show ip interface summary [Enter]キー押下実行例を「図1-6 全インタフェースサマリー表示実行例」に示します。
図1-6 全インタフェースサマリー表示実行例
> show ip interface summary tokyo(0/0): UP 158.214.178.30/25 nagoya(0/5): UP 158.214.179.30/25 osaka(2/0): DOWN 158.214.180.30/25 Paris (2/1): UP 158.214.181.30/25 NewYork (2/2): DOWN 158.214.182.30/25 >
[表示説明(サマリー表示)]
サマリー表示の内容を「表1-9 全インタフェースサマリー表示の表示内容」に示します。
表1-9 全インタフェースサマリー表示の表示内容
表示項目 意味 表示内容 Interface name インタフェース名 − Status インタフェースの状態 UP/DOWN IP-address IPアドレス − Subnet-mask サブネットマスク −
- 表示形式: Interface name: Status IP-address Subnet-mask
[実行例(詳細表示)]
UP状態のインタフェースを詳細に表示します。
>show ip interface up [Enter]キー押下Nullインタフェースの廃棄パケット数を表示します。
>show ip interface delete-packets null-interface [Enter]キー押下nullインタフェースの廃棄パケット数表示指定で実行した例を,「図1-7 NULLインタフェース指定実行例」に示します。
図1-7 NULLインタフェース指定実行例
> show ip interface delete-packets null-interface Interface Name :null Discard Packets(IPv4):1234(pkts) Discard Packets(IPv6):1234(pkts) Discard Packets(Total):2468(pkts) >インタフェース名TokyoNet1の状態を詳細に表示します。

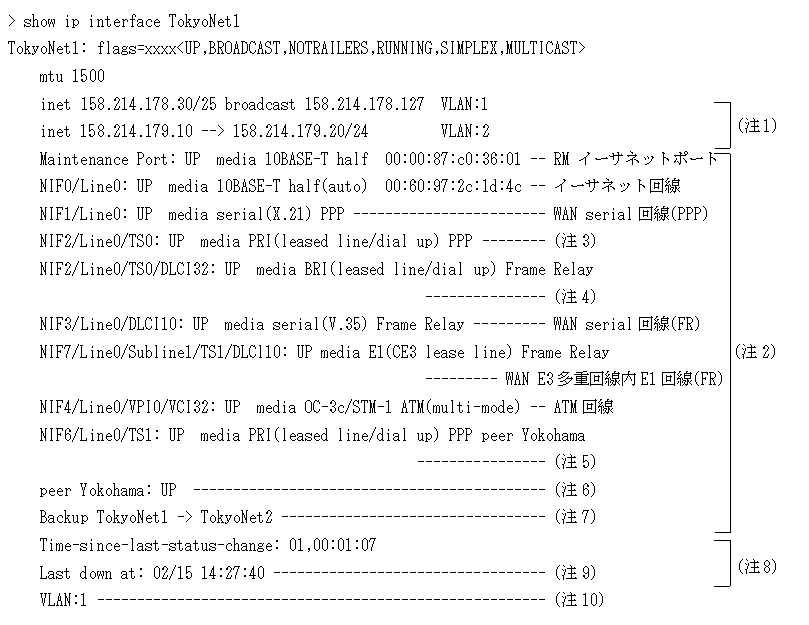

> show ip interface TokyoNet1 [Enter]キー押下インタフェース名指定で実行した例を,「図1-8 インタフェース名指定実行例」に示します。
図1-8 インタフェース名指定実行例
- (注1):
- IPインタフェースタイプによって,どちらかを表示します。
- サブネット毎にTag-VLAN連携を設定している場合,VLAN IDを表示します。
- (注2):Line種別によって,どれかを表示します。
- (注3):
- WAN BRI(leased line/dial up), PRI(leased line/dial up), 6.3M Interface(leased line)回線(PPP)
- (注4):
- WAN BRI(leased line/dial up), PRI(leased line/dial up), 6.3M Interface(leased line)回線(Frame Relay)
- (注5):
- ISDN接続時のWAN BRI(leased line/dial up), PRI(leased line/dial up)回線(PPP)
- (注6):ISDN未接続時のISDN通信相手
- (注7):バックアップ定義されているインタフェースだけ表示します。
- (注8):nullインタフェースおよびauxの場合表示しません。
- (注9):
- インタフェースダウンの要因は,NIF/回線障害,IP情報または回線に関する情報の構成定義変更です。
- RPがリスタートした場合,本情報をリセットします。
- 回線障害中のNIF障害,構成定義変更では,ダウン状態が継続しているため,情報は更新せず,回線障害発生時刻を表示します。
- (注10):
- 非Tag-VLAN連携の場合,本行は表示しません。
- 構成定義コマンドのvlan(Tag-VLAN連携情報)で設定するTag-VLAN連携の場合,VLAN IDを表示します。
[表示説明(詳細表示)]
詳細表示の内容を「表1-10 詳細表示内容(共通表示項目)」〜「表1-14 詳細表示内容(ATM回線表示項目)」に示します。
表1-10 詳細表示内容(共通表示項目)
表示項目 意味 表示内容 flags 当該インタフェースの状態および,設定項目を表示 − mtu インタフェースのMTU インタフェースの状態がUPのときだけ有効です。 inet IPアドレス − broadcast ブロードキャストアドレス − --> 接続先IPアドレス − backup 回線バックアップ構成 <Interface Name> -> <Backup Interface Name><Interface Name>:回線バックアップ元インタフェース名称
<Backup Interface Name>:回線バックアップ先インタフェース名称
回線バックアップが定義されている場合だけ表示しますUP/DOWN インタフェースの状態 UP:運用中(正常動作中)
DOWN:運用中(回線障害発生中)および非運用中media Line種別 「表1-11 詳細表示内容(RM イーサネットポート表示項目)」〜「表1-14 詳細表示内容(ATM回線表示項目)」を参照 Time-since-last-status-change UP/DOWN状態経過時間 インタフェースの状態が最後に変化してからの経過時間。表示形式は,時:分:秒,または,日数,時:分:秒,100日を超えた場合“Over 100 days”。 Last down at インタフェースダウン時刻 インタフェースが最後にダウンした時刻。 表示形式は,月/日 時:分:秒,未発生時“-----”。 表1-11 詳細表示内容(RM イーサネットポート表示項目)
表示項目 意味 表示内容 Maintenance Port RM イーサネットポート − media Line種別/回線速度 10BASE-T half:10BASE-T 半二重
10BASE-T full:10BASE-T 全二重xx:xx:xx:xx:xx:xx MACアドレス − Time-since-last-status-change UP/DOWN状態経過時間 インタフェースの状態が最後に変化してからの経過時間。表示形式は,時:分:秒,または,日数,時:分:秒,100日を超えた場合“Over 100 days”。 Last down at インタフェースダウン時刻 インタフェースが最後にダウンした時刻。表示形式は,月/日 時:分:秒,未発生時“-----”。 表1-12 詳細表示内容(イーサネット回線表示項目)
表示項目 意味 表示内容 NIF<NIF No.> NIF番号 − Line<LINE No.> Line番号 − media Line種別/回線速度 10BASE-T half:10BASE-T 半二重
10BASE-T half(auto):10BASE-T 半二重(オートネゴシエーション時)
10BASE-T full:10BASE-T 全二重
10BASE-T full(auto):10BASE-T 全二重(オートネゴシエーション時)
100BASE-TX half:100BASE-TX 半二重
100BASE-TX half(auto):100BASE-TX 半二重
(オートネゴシエーション時)100BASE-TX full:100BASE-TX 全二重
100BASE-TX full(auto):100BASE-TX 全二重
(オートネゴシエーション時)
100BASE-FX half:100BASE-FX 半二重(標準)
100BASE-FXS half:100BASE-FXS 半二重(中距離)
100BASE-FXS4 half:100BASE-FXS4 半二重(長距離)
100BASE-FX full:100BASE-FX 全二重(標準)
100BASE-FXS full:100BASE-FXS 全二重(中距離)
100BASE-FXS4 full:100BASE-FXS4 全二重(長距離)
1000BASE-LX full:1000BASE-LX 全二重
1000BASE-SX full:1000BASE-SX 全二重
1000BASE-LH full:1000BASE-LH 全二重(40km対応)
1000BASE-LH8 full:1000BASE-LH8全二重(80km対応)
1000BASE-LH100 full:1000BASE-LH100全二重(100km対応)1000BASE-LX full(auto):1000BASE-LX 全二重(オートネゴシエーション時)
1000BASE-SX full(auto):1000BASE-SX 全二重(オートネゴシエーション時)
1000BASE-LH full(auto):1000BASE-LH 全二重(40km対応)(オートネゴシエーション時)
1000BASE-LH8 full(auto):1000BASE-LH8全二重(80km対応)(オートネゴシエーション時)
1000BASE-LH100 full(auto):1000BASE-LH100全二重(100km対応)(オートネゴシエーション時)
1000BASE-LX full(manual):1000BASE-LX 全二重(オートネゴシエーション失敗時)
1000BASE-SX full(manual):1000BASE-SX 全二重(オートネゴシエーション失敗時)
1000BASE-LH full(manual):1000BASE-LH 全二重(40km対応)(オートネゴシエーション失敗時)
1000BASE-LH8 full(manual):1000BASE-LH8全二重(80km対応)(オートネゴシエーション失敗時)
1000BASE-LH100 full(manual):1000BASE-LH100全二重(100km対応)(オートネゴシエーション失敗時)VLAN VLAN ID − 表1-13 詳細表示内容(WAN回線表示項目)
表示項目 意味 表示内容 xx:xx:xx:xx:xx:xx MACアドレス − NIF<NIF No.> NIF番号 − Line<LINE No.> Line番号 − Subline<Subline No.> 論理Line番号 − TS<Timeslot No.> タイムスロット番号 − DLCI<DLCI> DLCI番号 − media Line種別 serial(V.24/V.35/X.21/----):シリアル回線(----:種別未判明時)
BRI(leased line/dial up):基本群回線
PRI(leased line/dial up):一次群回線
T1(leased line):T1回線
E1(leased line):E1回線
6.3M Interface(leased line):二次群回線
T3(leased line)::T3非多重回線
E3(leased line):E3非多重回線
E1(CE3 lease line):E3多重回線内E1回線
T1(CT3 leased line):T3多重回線内T1回線
OC-3c/STM-1 POS(single-mode):OC-3c(POS)回線 (シングルモードファイバ)
OC-3c/STM-1 POS(multi-mode):OC-3c(POS)回線 (マルチモードファイバ)
OC-12c/STM-4 POS(single-mode):OC-12c(POS)回線
OC-12c/STM-4 POS(multi-mode):OC-12c(POS)回線
OC-48c/STM-16 POS(single-mode):OC-48c(POS)回線PPP/Frame Relay レイヤ2プロトコル PPP:PPP
Frame Relay:フレームリレーpeer<Peer Name> ピア名称 − 表1-14 詳細表示内容(ATM回線表示項目)
表示項目 意味 表示内容 NIF<NIF No.> NIF番号 − Line<LINE No.> Line番号 − VPI<VPI> VPI番号 − VCI<VCI> VCI番号 − media Line種別
- 25M ATM:25Mbps ATM
- OC-3c/STM-1 ATM(multi-mode):OC-3c ATM(155Mbps)マルチモードファイバ
- OC-3c/STM-1 ATM(single-mode):OC-3c ATM(155Mbps)シングルモードファイバ
- OC-12c/STM-4 ATM(multi-mode):OC-12c ATM(622Mbps)マルチモードファイバ
- OC-12c/STM-4 ATM(single-mode):OC-12c ATM(622Mbps)シングルモードファイバ
[実行例(ISDN回線詳細表示)]

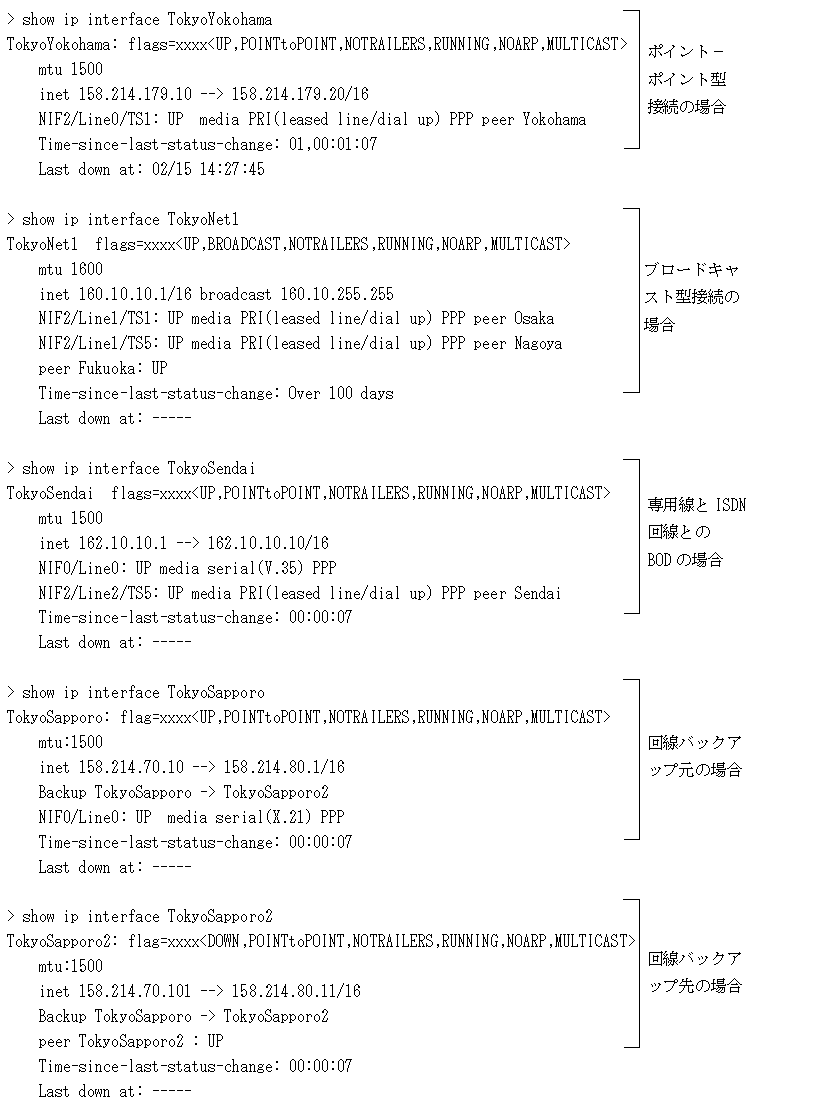

「図1-9 ISDN回線詳細情報表示」にISDN回線の詳細情報表示の例を示します。
図1-9 ISDN回線詳細情報表示
[実行例(IPv4アドレス詳細表示)]
「図1-10 IPアドレス詳細情報表示」にIPアドレス状態の詳細情報表示の例を示します。
図1-10 IPアドレス詳細情報表示
>show ip interface eth04: flags=80e3<UP,BROADCAST,NOTRAILERS,RUNNING,NOARP,MULTICAST> mtu 1500 inet 10.0.0.2/24 broadcast 10.0.0.255 inet 172.18.4.1/24 broadcast 172.18.4.255 NIF0/Line4: UP media 10BASE-T half(auto) 00:00:87:d0:e7:f4 Time-since-last-status-change: 03:58:59 Last down at: 12/15 13:51:02 eth05: flags=80e3<UP,BROADCAST,NOTRAILERS,RUNNING,NOARP,MULTICAST> mtu 1500 inet 15.0.0.2/24 broadcast 15.0.0.255 NIF0/Line5: UP media 100BASE-TX full(auto) 00:00:87:d0:e7:f5 Time-since-last-status-change: 01:38:29 Last down at: 12/15 16:11:10 TUNNEL64: flags=80b1<UP,POINTtoPOINT,NOTRAILERS,NOARP,MULTICAST> mtu 1280 inet 192.168.100.1/24 --> 192.168.100.2 physical address inet6 3ffe:1234:5678:9abc::64 --> fec0:1234:5678:9abc::64 Time-since-last-status-change: 03:58:59 Last down at: 12/15 13:51:02 >表1-15 詳細表示内容(IPv4表示項目)
表示項目 意味 表示内容 inet IPv4アドレス duplicated:アドレスが重複しています。 physical address 物理アドレス カプセル化するアドレスファミリの情報。トンネルインタフェースが設定されている場合だけ有効です。
[ユーザ通信への影響]
なし
[応答メッセージ]
表1-16 show ip interfaceコマンド応答メッセージ
メッセージ 内容 Can't execute this command in standby rm. 待機系RMではこのコマンドは実行できません。 Can't execute. コマンド実行できない。
[注意事項]
特になし
