virtual-router(VRRP情報)

VRRPによる仮想ルータの設定を行います。

[入力モード]

lineモード

vlanモード

[入力形式]

情報の設定
virtual-router <VRID> virtual-router-ip-address {<IP Address> | <IPv6 Address>}
 >>移行モード:virtual-router

情報の削除
delete virtual-router <VRID>

情報の表示
show virtual-router

[サブコマンド入力形式]

情報の設定
priority <Priority>
advertisement-interval <Seconds>
{preempt-mode | preempt-mode-off}
authentication-password <Text>
{critical-interface {<Line Name> | <DLCI Name> | <VC Name> | <Group Name> | <Timeslot Name> | <Peer Name> | <VLAN Name> } [critical-priority <Priority>] | critical-interface-list {<Line Name> | <DLCI Name> | <VC Name> | <Group Name> | <Timeslot Name> | <Peer Name> | <VLAN Name> } [down-priority <Priority>]}
target-address {<IP Address>| <IPv6 Address>}
check-status-interval < Seconds >
check-trial-times <Count>
failure-detection-times <Count>
failure-detection-interval < Seconds >
recovery-detection-times <Count>
recovery-detection-interval < Seconds >
check-reply-interface
master-transition-delay < Seconds >

情報の削除
delete priority
delete advertisement-interval
delete {preempt-mode | preempt-mode-off}
delete authentication-password
delete {critical-interface | critical-interface-list [{<Line Name> | <DLCI Name> | <VC Name> | <Group Name> | <Timeslot Name> | <Peer Name> | <VLAN Name> }]
delete target-address
delete check-status-interval
delete check-trial-times
delete failure-detection-times
delete failure-detection-interval
delete recovery-detection-times
delete recovery-detection-interval
delete check-reply-interface
delete master-transition-delay

[モード階層]

virtual-router

[パラメータ]

<VRID>
仮想ルータのIDを1〜255の範囲で指定してください。

virtual-router-ip-address {<IP Address> | <IPv6 Address>}
仮想ルータのIPアドレスまたはIPv6リンクローカルアドレスを指定してください。

[サブコマンド]

priority <Priority>
仮想ルータの優先度を1〜255の範囲で指定してください。仮想ルータの優先度は<Line Name>または<VLAN Name>に指定されたIPアドレスと仮想ルータのIPアドレスが同一の場合(IPアドレスの所有者の場合)には本指定にかかわらず255として動作します。ただし,仮想ルータの優先度を255で指定した場合,IPアドレスの所有者以外の時は,仮想ルータの優先度は初期値になります。
本パラメータ省略時の初期値は100です。

advertisement-interval <Seconds>
ADVERTISEMENTパケットの送出間隔を1〜255秒の範囲で指定してください。本パラメータ省略時の初期値は1です。

{preempt-mode | preempt-mode-off}
自動切り戻しモードを指定してください。preempt-modeを指定した場合,自ルータよりも低い優先度を持ったマスタルータの検出時に自ルータがマスタルータとなります。一方,preempt-mode-offの指定をした場合,自ルータよりも低い優先度のマスタルータを検出しても,優先度による切り戻しを行いません。本パラメータ省略時の初期値はpreempt-modeです。

authentication-password <Text>
ADVERTISEMENTパケット認証に用いるパスワード(SIMPLE TEXT PASSWORD)を1〜8文字の文字列(ASCIIテキスト)で指定してください。本パラメータ省略時にはパスワードによる認証は行いません。
文字列に入力可能な文字は英数字と特殊文字です。詳細は「表1-9 文字コード一覧」を参照願います。ただし,以下の文字は使用できませんので注意願います。
エクスクラメーション(!),ダブルクォート(”),シャープ(#),ドル($),セミコロン(;),逆シングルクォート(`),大カッコ始め({),大カッコ終わり(})

critical-interface {<Line Name> | <DLCI Name> | <VC Name> | <Group Name> | <Timeslot Name> | <Peer Name> | <VLAN Name> }
障害監視を行うインタフェース名称を1〜14文字の文字列で指定してください。障害監視のインタフェースには事前にIP情報の定義を行う必要があります。本パラメータで障害監視インタフェースを指定した場合は,障害監視インタフェースダウン時に,仮想ルータの優先度をcritical-priorityで指定した値に設定します。本パラメータでは,障害監視インタフェースは一つだけ設定できます。

<Line Name>:LINE名称を指定します。

<DLCI Name>:DLCI名称を指定します。

<VC Name>:VC名称を指定します。

<Group Name>:グループ名称を指定します。

<Timeslot Name>:タイムスロット名称を指定します。

<Peer Name>:ピア名称を指定します。

<VLAN Name>:Tag-VLAN連携回線名称を指定します。

<Session Name>:PPPoEセッション名

critical-priority <Priority>
critical-interfaceで指定したインタフェースがダウンしたときの仮想ルータの優先度を0〜254の範囲で指定してください。本パラメータ省略時の初期値は0です。本パラメータは仮想ルータの優先度(priorityパラメータにより指定)より小さい値を指定してください。仮想ルータの優先度以上の値を指定した場合は,本パラメータの指定は無効になり省略時の値0が使用されます。また,仮想ルータがIPアドレス所有者の場合も,本パラメータの指定は無効になり優先度0が使用されます。

critical-interface-list {<Line Name> | <DLCI Name> | <VC Name> | <Group Name> | <Timeslot Name> | <Peer Name> | <VLAN Name> }
障害監視を行うインタフェース名称を1〜14文字の文字列で指定してください。障害監視のインタフェースには事前にIP情報の定義を行う必要があります。
本パラメータで障害監視インタフェースを指定した場合は,障害監視インタフェースダウン時に,現在の仮想ルータの優先度からdown-priorityで指定した値を減算します。本パラメータでは,障害監視インタフェースを複数設定できます。本パラメータで障害監視インタフェースを指定した場合は,VRRPポーリングは指定できません。

down-priority <Priority>
critical-interface-listで指定したインタフェースがダウンしたときの仮想ルータの優先度を下げる値を1〜255の範囲で指定してください。本パラメータ省略時の初期値は255です。

target-address {<IP Address> | <IPv6 Address>}
VRRPポーリングをする宛先のIPアドレスまたはIPv6アドレスを指定してください。本パラメータを省略した場合はVRRPポーリングを行いません。本パラメータを指定するには,critical-interfaceを指定する必要があります。本パラメータはcritical-interface-listが指定されている場合は指定できません。また,宛先IPアドレスまでの経路に関する問題は,ルーティングプロトコルにより解決してください。

check-status-interval < Seconds >
VRRPポーリングを行う間隔を1〜255秒の範囲で指定してください。本パラメータの省略時の初期値は6秒です。定義した間隔でVRRPポーリングを行い,パケットの欠落・回復が発生した場合,インタフェース障害発生/障害回復の検証動作を行います。本パラメータを指定するには,target-addressを指定する必要があります。

check-trial-times <Count>
インタフェース障害発生/障害回復の検証中のVRRPポーリング試行回数を1〜10回の範囲で指定してください。本パラメータ省略時の初期値は4回です。本パラメータを指定するには,target-addressを指定する必要があります。

failure-detection-times <Count>

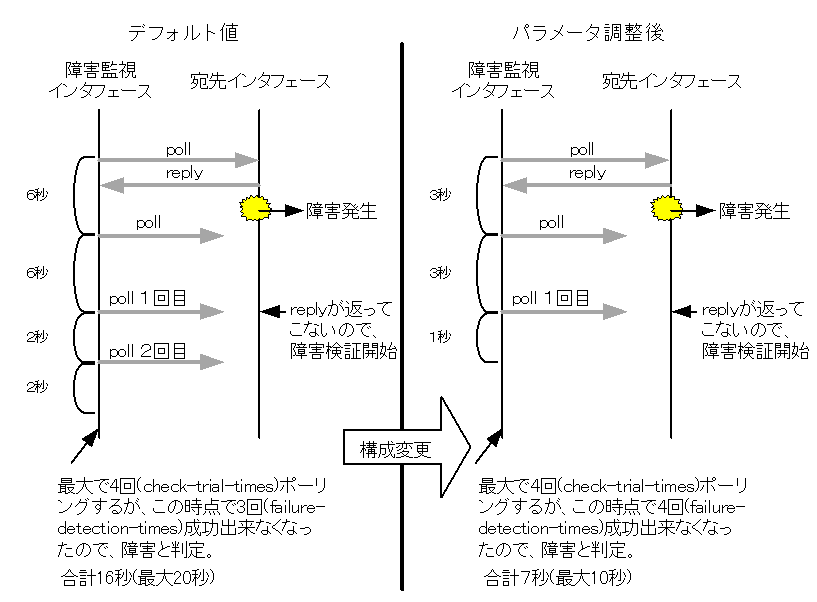

インタフェース障害発生検証中のVRRPポーリング成功回数を1〜10回の範囲で指定してください。本パラメータ省略時の初期値は3回です。ただし,check-trial-timesの値以下になるようにしてください。本パラメータを指定するには,target-addressを指定する必要があります。

failure-detection-interval < Seconds >
インタフェース障害発生検証中のVRRPポーリング試行間隔を1〜255秒の範囲で指定してください。本パラメータの省略時の初期値は2秒です。本パラメータを指定するには,target-addressを指定する必要があります。

recovery-detection-times <Count>

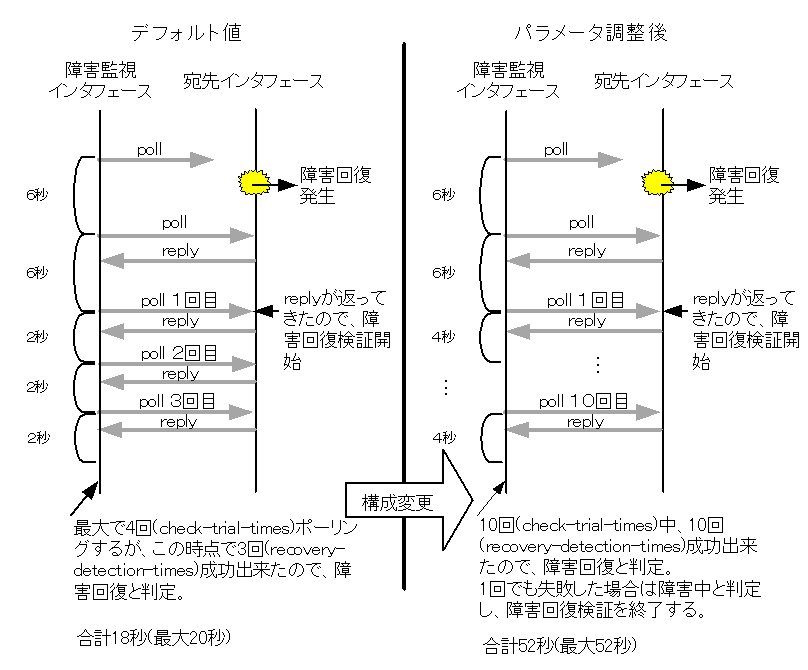

障害回復検証中のVRRPポーリング成功回数を1〜10回の範囲で指定してください。本パラメータ省略時の初期値は3回です。ただし,check-trial-timesの値以下になるようにしてください。本パラメータを指定するには,target-addressを指定する必要があります。

recovery-detection-interval < Seconds >
障害回復検証中VRRPポーリング試行間隔を1〜255秒の範囲で指定してください。本パラメータの省略時の初期値は2秒です。本パラメータを指定するには,target-addressを指定する必要があります。

check-reply-interface
本パラメータを定義すると,VRRPポーリングのReplyを受信したインタフェースがRequestを送信したインタフェースと同じかをチェックし,異なる場合は不当な応答と判断します。本パラメータを省略すると,チェックを行いません。本パラメータを指定するには,target-addressを指定する必要があります。

master-transition-delay < Seconds >
自動切り戻しを抑止する時間を1〜65535秒の範囲で指定してください。
preempt-mode-offを指定した場合,パラメータの設定は無効となります。
本パラメータを省略した場合は自動切り戻しを抑止しません。

[入力例]

  1. 仮想ルータの指定
    インタフェース名称Department1に仮想ルータを設定します(NIF番号1,LINE番号0にイーサネットを定義,IPアドレスを設定し,VRIDが1の仮想ルータを定義)。

    (config)# line Department1 ethernet 1/0
    [line Department1]
    (config)# ip 170.10.10.1/24
    [line Department1]
    (config)# virtual-router 1 virtual-router-ip-address 170.10.10.2
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.2

    インタフェース名称Department1にVRID10仮想ルータIPv6アドレスfe80::10の仮想ルータを設定します。

    (config)# line Department1 ethernet 1/0
    [line Department1]
    (config)# ip 3ffe:501:811:ff01::1/64
    [line Department1]
    (config)# virtual-router 10 virtual-router-ip-address fe80::10
    [virtual-router 10]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.2
      ip 3ffe:501:811:ff01::1/64
      virtual-router 10 virtual-router-ip-address fe80::10
    (config)#

  2. 情報の追加
    VRID 1の仮想ルータの優先度を150に設定し,マスタルータになるためのADVERTISEMENTパケットの送信を抑止する時間を1分(60秒)に設定します。

    [line Department1]
    (config)# virtual-router 1
    [virtual-router 1]
    (config)# priority 150
    [virtual-router 1]
    (config)# master-transition-delay 60
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.2
        priority 150
        master-transition-delay 60
      ip 3ffe:501:811:ff01::1/64
      virtual-router 10 virtual-router-ip-address fe80::10
    (config)#

  3. 情報の変更
    VRID 1の仮想ルータのIPアドレスを170.10.10.3に変更します。

    [line Department1]
    (config)# virtual-router 1 virtual-router-ip-address 170.10.10.3
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.3
        priority 150
        master-transition-delay 60
      ip 3ffe:501:811:ff01::1/64
      virtual-router 10 virtual-router-ip-address fe80::10

  4. 情報の削除
    VRID 1の仮想ルータの優先度指定を削除し,初期値(デフォルト値)に戻します。

    [line Department1]
    (config)# virtual-router 1
    [virtual-router 1]
    (config)# delete priority
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.3
        master-transition-delay 60
      ip 3ffe:501:811:ff01::1/64
      virtual-router 10 virtual-router-ip-address fe80::10
    (config)#

  5. 仮想ルータの削除
    Department1に設定したVRID1の仮想ルータを削除します。

    [line Department1]
    (config)# delete virtual-router 1
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      ip 3ffe:501:811:ff01::1/64
      virtual-router 10 virtual-router-ip-address fe80::10
    (config)#

    Department1に設定したVRID 10の仮想ルータを削除します。

    [line Department1]
    (config)# delete virtual-router Department1 10
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      ip 3ffe:501:811:ff01::1/64
    (config)#

  6. VRRPポーリングの設定
    障害監視インタフェース(critical-interface),疎通宛先IPアドレス(target_address)を指定して,疎通監視機能を有効にします。

    (config)# line Department1 ethernet 1/0
    [line Department1]
    (config)# ip 170.10.10.1/24
    [line Department1]
    (config)# exit
    (config)# line Department2 ethernet 1/1
    [line Department2]
    (config)# ip 180.10.10.1/24
    [line Department2]
    (config)# exit
    (config)# line Department1 ethernet 1/0
    [line Department1]
    (config)# virtual-router 1 virtual-router-ip-address 170.10.10.2
    [virtual-router 1]
    (config)# critical-interface Department2 critical-priority 100
    [virtual-router 1]
    (config)# target-address 180.10.20.100
    [virtual-router 1]
    (config)# check-status-interval 6
    [virtual-router 1]
    (config)# check-trial-times 4
    [virtual-router 1]
    (config)# failure-detection-times 3
    [virtual-router 1]
    (config)# failure-detection-interval 2
    [virtual-router 1]
    (config)# recovery-detection-times 3
    [virtual-router 1]
    (config)# recovery-detection-interval 2
    [virtual-router 1]
    (config)# check-reply-interface
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
    virtual-router 1 virtual-router-ip-address 170.10.10.2
      critical-interface Department2 critical-priority 100
        target-address 180.10.20.100
        check-status-interval 6
        check-trial-times 4;
        failure-detection-times 3
        failure-detection-interval 2
        recovery-detection-times 3
        recovery-detection-interval 2
        check-reply-interface
    !
    line Department2 ethernet 1/1
      ip 180.10.10.1/24
    (config)#

  7. 複数障害監視インタフェースの設定
    障害監視インタフェース(critical-interface-list)を複数設定し,それぞれの障害監視インタフェースに優先度減算値(down-priority)を設定します。

    (config)# line Department1 ethernet 1/0
    [line Department1]
    (config)# ip 170.10.10.1/24
    [line Department1]
    (config)# exit
    (config)# line Department2 ethernet 1/1
    [line Department2]
    (config)# ip 180.10.10.1/24
    [line Department2]
    (config)# exit
    (config)# line Department3 ethernet 1/2
    [line Department3]
    (config)# ip 190.10.10.1/24
    (config)# exit
    (config)# line Department1
    [line Department1]
    (config)# virtual-router Department1 1 virtual-router-ip-address 170.10.10.2
    [virtual-router 1]
    (config)# critical-interface-list Department2 down-priority 50
    [virtual-router 1]
    (config)# critical-interface-list Department3 down-priority 100
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.2
        critical-interface Department2 down-priority 50
        critical-interface Department3 down-priority 100
    !
    line Department2 ethernet 1/1
      ip 180.10.10.1/24
    !
    line Department3 ethernet 1/2
      ip 190.10.10.1/24;
    (config)#

  8. 複数障害監視インタフェース指定時のパラメータの変更
    VRID 1の仮想ルータの障害監視インタフェースに指定したDepartment3のdown-priorityを150に変更します。

    [line Department1]
    (config)# virtual-router 1 virtual-router-ip-address 170.10.10.2
    [virtual-router 1]
    (config)# critical-interface-list Department3 down-priority 150
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.2
        critical-interface Department2 down-priority 50
        critical-interface Department3 down-priority 150
    !
    line Department2 ethernet 1/1
      ip 180.10.10.1/24
    !
    line Department3 ethernet 1/2
      ip 190.10.10.1/24;
    (config)#

    VRID 1の仮想ルータの障害監視インタフェースに指定したDepartment2をDepartment4に変更します。

    (config)# line Department4 ethernet 1/3
    [line Department4]
    (config)# ip 200.10.10.1/24
    [line Department4]
    (config)# exit
    (config)# line Department1
    [line Department1]
    (config)# virtual-router 1
    [virtual-router 1]
    (config)# critical-interface-list Department2 Department4
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.2
        critical-interface Department4 down-priority 50
        critical-interface Department3 down-priority 150
    !
    line Department2 ethernet 1/1
      ip 180.10.10.1/24
    !
    line Department3 ethernet 1/2
      ip 190.10.10.1/24;
    !
    line Department4 ethernet 1/3;
      ip 200.10.10.1/24;
    !
    (config)#

  9. 複数障害監視インタフェース指定時のパラメータの削除
    VRID 1の仮想ルータの障害監視インタフェースに指定したDepartment4のdown-priorityを削除し,初期値(デフォルト値)に戻します。

    [line Department1]
    (config)# virtual-router 1
    [virtual-router 1]
    (config)# delete critical-interface-list Department4 down-priority
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.2
        critical-interface Department4
        critical-interface Department3 down-priority 150
    !
    line Department2 ethernet 1/1
      ip 180.10.10.1/24
    !
    line Department3 ethernet 1/2
      ip 190.10.10.1/24;
    !
    line Department4 ethernet 1/3;
      ip 200.10.10.1/24;
    !
    (config)#

    VRID 1の仮想ルータの障害監視インタフェースに指定したDepartment4を削除します。

    [line Department1]
    (config)# virtual-router 1
    [virtual-router 1]
    (config)# delete critical-interface-list Department4
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.2
        critical-interface Department3 down-priority 150
    !
    line Department2 ethernet 1/1
      ip 180.10.10.1/24
    !
    line Department3 ethernet 1/2
      ip 190.10.10.1/24;
    !
    line Department4 ethernet 1/3;
      ip 200.10.10.1/24;
    !
    (config)#

    VRID 1の仮想ルータの障害監視インタフェースを削除します。

    [line Department1]
    (config)# virtual-router 1
    [virtual-router 1]
    (config)# delete critical-interface-list
    [virtual-router 1]
    (config)# exit
    [line Department1]
    (config)# exit
    (config)# show
    line Department1 ethernet 1/0
      ip 170.10.10.1/24
      virtual-router 1 virtual-router-ip-address 170.10.10.2
    !
    line Department2 ethernet 1/1
      ip 180.10.10.1/24
    !
    line Department3 ethernet 1/2
      ip 190.10.10.1/24;
    !
    line Department4 ethernet 1/3;
      ip 200.10.10.1/24;
    !
    (config)#


[関連コマンド]

ip,ra

[注意事項]

  1. 設定可能な仮想ルータ数は装置当たり最大255です。
  2. 設定可能な障害監視インタフェース数は装置当たり最大255です。障害監視インタフェースをcritical-interfaceパラメータで指定した場合は仮想ルータ当たり1,critical-interface-listパラメータで指定した場合は仮想ルータ当たり16です。
  3. 障害監視インタフェースをcritical-interface-listパラメータで指定した場合はVRRPポーリング機能は使用できません。VRRPポーリング機能を使用する場合は,障害監視インタフェースはcritical-interfaceパラメータで指定してください。
  4. critical-interfaceパラメータで障害監視インタフェースを設定している状態から,障害監視インタフェースを追加設定したい場合は,いったん障害監視インタフェースを削除する必要があります。また,target-addressパラメータが指定されている場合は障害監視インタフェースを追加設定する前に削除する必要があります。
  5. 障害監視インタフェースが複数設定されている状態から,target-addressパラメータを指定したい場合は,いったん障害監視インタフェースをすべて削除し,critical-interfaceパラメータで障害監視インタフェースを指定する必要があります。
  6. swap vrrpコマンドがpreempt-mode-offの時に投入された場合は,コマンドを優先し切り戻しを行います。
  7. 装置がIPアドレスの所有者であったときにはmaster-transition-delayの設定は無効となります。
  8. 自ルータがマスタルータのダウンを検出した時はpreempt-modeの設定にかかわらず,マスタルータになります。
  9. IPルーティングプロトコル情報,IPマルチキャストルーティングプロトコル情報の変更を行い,applyコマンドを実行していない場合,本コマンドを入力するとコマンドの実行前にapplyコマンドを自動で実行し,変更したIPルーティングプロトコル情報,IPマルチキャストルーティングプロトコル情報が運用に反映されます。
  10. VRRPポーリングのパラメータの調整は以下を参考にして行ってください。
    VRRPポーリングのパラメータを調整すれば,障害/障害回復の検出時間や,検証動作を調整できます。デフォルト時と,パラメータ調整後の動作シーケンスを比較して説明します。
    • 障害検出時間を短くしたい場合
      check-status-intervalをデフォルト6から3に,failure-detection-intervalをデフォルト2から1に,failure-detection-timesをデフォルト3から4に変更した場合の,障害検出動作シーケンスを「図16-1 障害検出の動作シーケンス」に示します。

      図16-1 障害検出の動作シーケンス

      [図データ]

      図16-1 障害検出の動作シーケンス」のようにパラメータ調整すれば,障害検出時間を短くできます。
      ただし,check-status-intervalは,通常時のポーリング間隔なので,ネットワークへの負荷を考え十分検討してください。以下に各パラメータと,障害検出時間のmax/minとの関係を示します。
      max = 2 × check-status-interval + (failure-detection-interval × check-trial-times)
      min = check-status-interval + (check-trial-times − (failure-detection-times − 1)) × failure-detection-interval
    • 頻繁な切り替えを抑えたい場合
      check-trial-timesをデフォルト4から10に,recovery-detection-timesをデフォルト3から10に,recovery-detection-intervalをデフォルト2から3に変更した場合の,障害回復検出動作シーケンスを「図16-2 障害回復検出の動作」に示します。

      図16-2 障害回復検出の動作

      [図データ]

      図16-2 障害回復検出の動作」のようにパラメータ調整すれば,障害回復検証時間を長くできます。切り替えが頻繁に起こる場合,ネットワークの状態が非常に不安定なためなので,障害回復検証動作で十分検証することで,ある程度切り替えを抑えられます。ただし,「図16-2 障害回復検出の動作」のようにcheck-trial-timesを大きくすると,障害検出時間に影響を与えます。この場合,failure-detection-timesも同時に大きくしてください。また,図中の障害回復発生とは,実際の疎通状態が到達可能状態になったことを示します。
  11. 仮想ルータをTag-VLAN連携回線に設定する場合は,イーサネットポート内でVRIDが重複する値を設定しないでください。

[目次][前へ][次へ]


[他社商品名称に関する表示]

Copyright (c)2005 ALAXALA Networks Corporation. All rights reserved.
