16.2.1 RMONによる特定MIB値の閾値チェック

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

あるMIBの値を定期的に閾値チェックを行い,閾値を超えたらSNMPマネージャにイベント通知するRMONの構成定義情報の例を示します。

(2) 構成図と設定条件

[構成図]

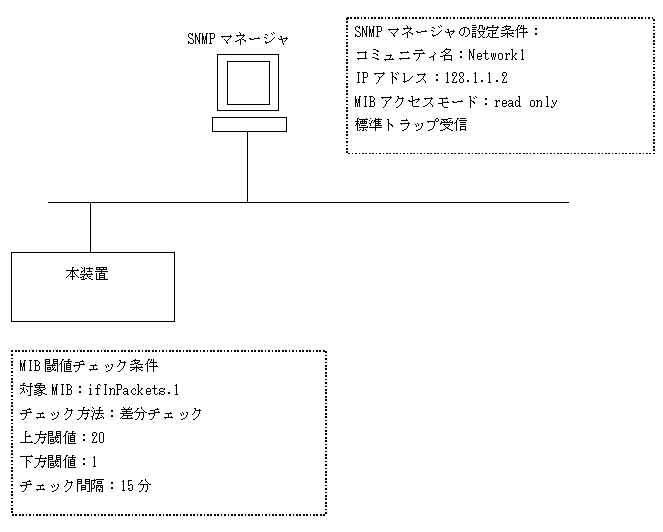

図16-2 RMON 構成定義情報例の構成図

[図データ]

[設定条件]

<本装置の環境>
  • MIB閾値チェックの条件を次に示します。
    対象MIB:ifInPackets.1
    チェック方法:差分チェック
    上方閾値:20
    下方閾値:1
    チェック間隔:15分
    イベント通知方法:下記のSNMPマネージャにSNMP Trapを発行する
  • その他の情報
    構成定義者:ken

<SNMPマネージャの環境>
コミュニティ名:Network1
IPアドレス:128.1.1.2
MIBアクセスモード:read only

(3) 構成定義情報例

[コマンドによる設定]

<本装置>
 1    (config)# snmp "Network1" 128.1.1.2 read trap
 2    (config)# alarm 12 variable "ifInPackets.1" interval 900
                sample_type delta rising_threshold 20 rising_event_index 3
                falling_threshold 1 falling_event_index 3 owner "ken"
 3    (config)# event 3 type trap community "Network1" owner "ken"

表16-2 本装置の構成定義情報解説

解説番号 解説
1 SNMPマネージャおよび標準トラップを発行する定義をしています。
SNMPマネージャのコミュニティ名称:Network1
IPアドレス:128.1.1.2
MIBアクセスモード:read
トラップモード:trap
2 RMONアラームグループの制御情報を次の条件で定義しています。
RMONアラームグループの制御情報識別番号:12
閾値チェックを行うMIBのオブジェクト識別子:ifInPackets.1
閾値チェックを行う時間間隔:15分(900秒)
閾値チェック方式:差分値チェック(delta)
上方閾値の値:20
上方閾値を超えたときのイベント方法の識別番号:3
下方閾値の値:1
下方閾値を超えたときのイベント方法の識別番号:3
構成定義者の識別情報:ken
3 RMONイベントグループの制御情報を次の条件で定義しています。
RMONイベントグループの制御情報識別番号:3
アラーム(イベント)の方法の指定:trap
SNMPトラップを発行するマネージャのコミュニティ名称:Network1
構成定義者の識別情報:ken

[構成定義情報の表示]

<本装置>
snmp "Network1" 128.1.1.2 read trap
!
alarm 12 variable "ifInPackets.1" interval 900 sample_type delta rising_threshold 20 rising_event_index 3 falling_threshold 1 falling_event_index 3 owner "ken"
event 3 type trap community "Network1" owner "ken"
