13.1.11　Tag-VLAN連携回線毎の帯域制御

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

広域イーサネット網を利用した企業ネットワークにおいて，拠点間を接続するTag-VLAN連携回線毎に帯域制御を行う設定例を示します。本社と支店1，本社と支店2はそれぞれTag-VLAN連携回線で接続されています。各拠点に設置した本装置の出力回線において，Tag-VLAN連携回線毎に固定帯域を割り当て，かつTag-VLAN連携回線内の通信に対してアプリケーション毎に帯域を割り当てます。

  1. 本社と支店間の音声通信は，回線内のトラフィック状態に関係なく通信できるよう固定帯域として500kbpsを割り当てます。
  2. TCP通信には可変帯域を割り当て，最低の帯域を保証しつつ，回線内に余剰帯域があれば該帯域を使用できるようにします。

(2)　構成図と設定条件

［構成図］

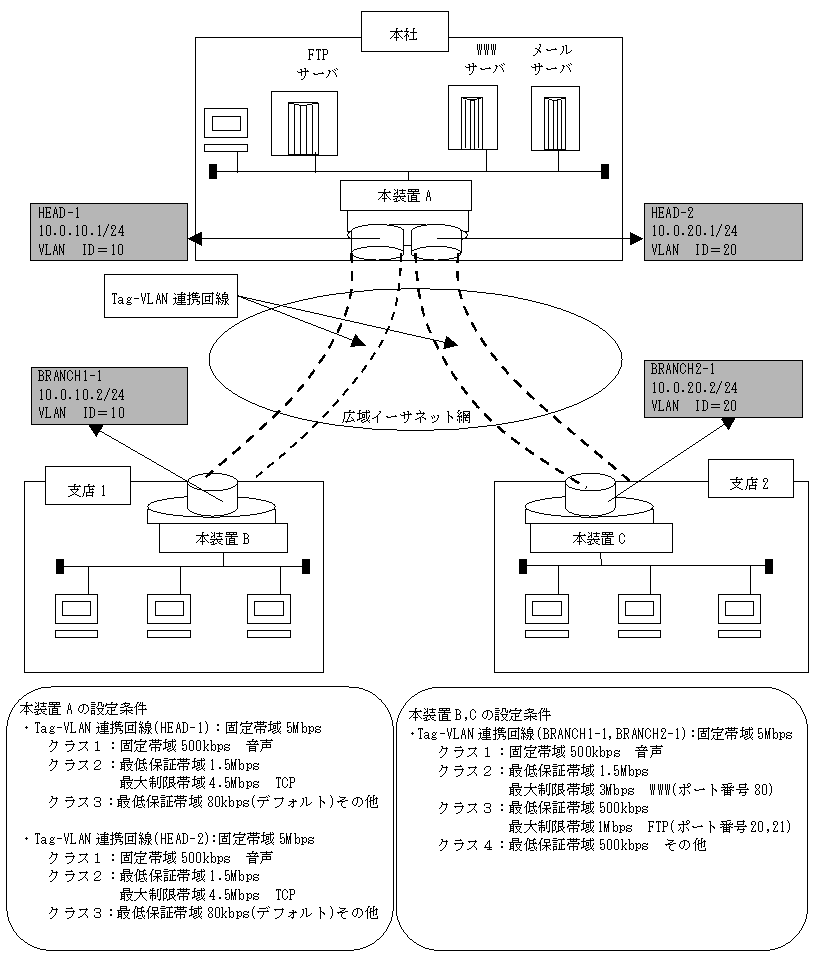

図13-12　構成図

[図データ]

［設定条件］

＜本装置Aの環境＞
  1. Tag-VLAN連携回線を二つ設定し，一つは本社と支店1，もう一つは本社と支店2間を接続します。各Tag-VLAN連携回線において帯域制御を行います。
  2. 各Tag-VLAN連携回線に対して，固定帯域5Mbit/sを割り当てます。
  3. 本社から支店1への音声通信に対して，固定帯域500kbit/sを割り当てます。
  4. 本社から支店1へのTCP通信に対して，最低保証帯域1.5Mbit/s，最大制限帯域4.5Mbit/sを割り当てます。
  5. 上記以外の通信に対しては，最低保証帯域80 kbit/s(デフォルト)を割り当てます。
  6. 本社から支店2への通信に対しても，上記3，4と同様の設定を行います。

＜本装置B／Cの環境＞
  1. 本社と同じサブネットに属するTag-VLAN連携回線を設定します。Tag-VLAN連携回線BRANCH1-1において，帯域制御を行います。
  2. Tag-VLAN連携回線BRANCH1-1に対して固定帯域5Mbit/sを割り当てます。
  3. 支店1から本社への音声通信に対して，固定帯域500kbit/sを割り当てます。
  4. 支店1から本社へのWWW通信(ポート番号80)に対して，最低保証帯域1.5Mbit/s，最大制限帯域3Mbit/sを割り当てます。
  5. 支店1から本社へのFTP通信(ポート番号20，21)に対して，最低保証帯域500kbit/s，最大制限帯域1Mbit/sを割り当てます。
  6. 上記以外の通信に対しては，最低保証帯域500 kbit/sを割り当てます。

(3)　構成定義情報例

［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-interface HEAD-1 peak_rate 5000
      [qos-interface HEAD-1 peak_rate 5000]
 3    (config)# traffic 1 constant peak_rate 500
      [qos-interface HEAD-1 peak_rate 5000]
 4    (config)# traffic 2 guarantee min_rate 1500 peak_rate 4500
      [qos-interface HEAD-1 peak_rate 5000]
 5    (config)# exit
 6    (config)# qos-interface HEAD-2 peak_rate 5000
      [qos-interface HEAD-2 peak_rate 5000]
 7    (config)# traffic 1 constant peak_rate 500
      [qos-interface HEAD-2 peak_rate 5000]
 8    (config)# traffic 2 guarantee min_rate 1500 peak_rate 4500
      [qos-interface HEAD-2 peak_rate 5000]
 9    (config)# exit
10    (config)# flow qos HEAD-1 out
      [flow qos HEAD-1 out]
11    (config)# list 110 ip 10.0.100.1 any action priority 1
      [flow qos HEAD-1 out]
12    (config)# list 120 tcp any any action priority 2
      [flow qos HEAD-1 out]
13    (config)# list 130 ip any any action priority 3
      [flow qos HEAD-1 out]
14    (config)# exit
15    (config)# flow qos HEAD-2 out
      [flow qos HEAD-2 out]
16    (config)# list 110 ip 10.0.100.1 any action priority 1
      [flow qos HEAD-2 out]
17    (config)# list 120 tcp any any action priority 2
      [flow qos HEAD-2 out]
18    (config)# list 130 ip any any action priority 3
      [flow qos HEAD-2 out]
19    (config)# exit
20    (config)# flow yes

表13-34　本装置Aの構成定義情報解説

解説番号 解説
1 QoSを使用します。
2 Tag-VLAN連携回線HEAD-1に最大制限帯域5Mbit/sを設定します。
3 キュー番号1に，固定帯域500kbit/sを割り当てます。
4，5 キュー番号2に，最低保証帯域1.5Mbit/s，最大制限帯域4.5Mbit/sを割り当てます。
6 Tag-VLAN連携回線HEAD-2に最大制限帯域5Mbit/sを設定します。
7 キュー番号1に，固定帯域500kbit/sを割り当てます。
8，9 キュー番号2に，最低保証帯域1.5Mbit/s，最大制限帯域4.5Mbit/sを割り当てます。
10，11 Tag-VLAN連携回線HEAD-1のoutbound（送信側）に送信元IPアドレス＝10.0.100.1のパケットをキュー1にキューイングするよう設定します。
12 Tag-VLAN連携回線HEAD-1のoutbound（送信側）にTCPパケットをキュー2にキューイングするよう設定します。
13，14 Tag-VLAN連携回線HEAD-1のoutbound（送信側）に，解説番号10〜12以外のIPパケットをキュー3にキューイングするよう設定します。
15，16 Tag-VLAN連携回線HEAD-2のoutbound（送信側）に送信元IPアドレス＝10.0.100.1のパケットをキュー1にキューイングするよう設定します。
17 Tag-VLAN連携回線HEAD-2のoutbound（送信側）にTCPパケットをキュー2にキューイングするよう設定します。
18，19 Tag-VLAN連携回線HEAD-2のoutbound（送信側）に，解説番号15〜17以外のIPパケットをキュー3にキューイングするよう設定します。
20 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
qos
qos-interface HEAD-1 peak_rate 5000
  traffic 1 constant peak_rate 500
  traffic 2 guarantee min_rate 1500 peak_rate 4500
qos-interface HEAD-2 peak_rate 5000
  traffic 1 constant peak_rate 500
  raffic 2 guarantee min_rate 1500 peak_rate 4500
!
flow yes
flow qos HEAD-1 out
  list 110 ip 10.0.100.1 any action priority 1
  list 120 tcp any any action priority 2
  list 130 ip any any action priority 3
flow qos HEAD-2 out
  list 110 ip 10.0.100.1 any action priority 1
  list 120 tcp any any action priority 2
  list 130 ip any any action priority 3

［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-interface BRANCH1-1 peak_rate 5000
      [qos-interface BRANCH1-1 peak_rate 5000]
 3    (config)# traffic 1 constant peak_rate 500
      [qos-interface BRANCH1-1 peak_rate 5000]
 4    (config)# traffic 2 guarantee min_rate 1500 peak_rate 3000
      [qos-interface BRANCH1-1 peak_rate 5000]
 5    (config)# traffic 3 guarantee min_rate 500 peak_rate 1000
      [qos-interface BRANCH1-1 peak_rate 5000]
 6    (config)# traffic 4 guarantee min_rate 500
      [qos-interface BRANCH1-1 peak_rate 5000]
 7    (config)# exit
 8    (config)# flow qos BRANCH1-1 out
      [flow qos BRANCH1-1 out]
 9    (config)# list 110 ip 10.0.150.1 any action priority 1
      [flow qos BRANCH1-1 out]
10    (config)# list 120 tcp any any 80 action priority 2
      [flow qos BRANCH1-1 out]
11    (config)# list 130 tcp any any 20-21 action priority 3
      [flow qos BRANCH1-1 out]
12    (config)# list 140 ip any any action priority 4
      [flow qos BRANCH1-1 out]
13    (config)# exit
14    (config)# flow yes

表13-35　本装置Bの構成定義情報解説

解説番号 解説
1 QoSを使用します。
2 Tag-VLAN連携回線BRANCH1-1に最大制限帯域5Mbit/sを設定します。
3 キュー番号1に，固定帯域500kbit/sを割り当てます。
4 キュー番号2に，最低保証帯域1.5Mbit/s，最大制限帯域3Mbit/sを割り当てます。
5 キュー番号3に，最低保証帯域500kbit/s，最大制限帯域1Mbit/sを割り当てます。
6，7 キュー番号4に，最低保証帯域500kbit/sを割り当てます。
8，9 Tag-VLAN連携回線BRANCH1-1のoutbound（送信側）に送信元IPアドレス＝10.0.150.1のパケットをキュー1にキューイングするよう設定します。
10 Tag-VLAN連携回線BRANCH1-1のoutbound（送信側）に宛先ポート番号=80のTCPパケット（WWWトラフィック）をキュー2にキューイングするよう設定します。
11 Tag-VLAN連携回線BRANCH1-1のoutbound（送信側）に宛先ポート番号=20-21のTCPパケット（FTPトラフィック）をキュー3にキューイングするよう設定します。
12，13 Tag-VLAN連携回線BRANCH1-1のoutbound（送信側）に，解説番号8〜11以外のIPパケットをキュー4にキューイングするよう設定します。
14 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
qos
qos-interface BRANCH1-1 peak_rate 5000
  traffic 1 constant peak_rate 500
  traffic 2 guarantee min_rate 1500 peak_rate 3000
  traffic 3 guarantee min_rate 500 peak_rate 1000
  traffic 4 guarantee min_rate 500
!
flow yes
flow qos BRANCH1-1 out
  list 110 ip 10.0.150.1 any action priority 1
  list 120 tcp any any 80 action priority 2
  list 130 tcp any any 20-21 action priority 3
  list 140 ip any any action priority 4

［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-interface BRANCH2-1 peak_rate 5000
      [qos-interface BRANCH2-1 peak_rate 5000]
 3    (config)# traffic 1 constant peak_rate 500
      [qos-interface BRANCH2-1 peak_rate 5000]
 4    (config)# traffic 2 guarantee min_rate 1500 peak_rate 3000
      [qos-interface BRANCH2-1 peak_rate 5000]
 5    (config)# traffic 3 guarantee min_rate 500 peak_rate 1000
      [qos-interface BRANCH2-1 peak_rate 5000]
 6    (config)# traffic 4 guarantee min_rate 500
      [qos-interface BRANCH2-1 peak_rate 5000]
 7    (config)# exit
 8    (config)# flow qos BRANCH2-1 out
      [flow qos BRANCH2-1 out]
 9    (config)# list 110 ip 10.0.200.1 any action priority 1
      [flow qos BRANCH2-1 out]
10    (config)# list 120 tcp any any 80 action priority 2
      [flow qos BRANCH2-1 out]
11    (config)# list 130 tcp any any 20-21 action priority 3
      [flow qos BRANCH2-1 out]
12    (config)# list 140 ip any any action priority 4
      [flow qos BRANCH2-1 out]
13    (config)# exit
14    (config)# flow yes

表13-36　本装置Cの構成定義情報解説

解説番号 解説
1 QoSを使用します。
2 Tag-VLAN連携回線BRANCH2-1に最大制限帯域5Mbit/sを設定します。
3〜7 ＜本装置B＞の解説番号3〜7に同じ
8，9 Tag-VLAN連携回線BRANCH2-1のoutbound（送信側）に送信元IPアドレス＝10.0.200.1のパケットをキュー1にキューイングするよう設定します。
10 Tag-VLAN連携回線BRANCH2-1のoutbound（送信側）に宛先ポート番号=80のTCPパケット（WWWトラフィック）をキュー2にキューイングするよう設定します。
11 Tag-VLAN連携回線BRANCH2-1のoutbound（送信側）に宛先ポート番号=20-21のTCPパケット（FTPトラフィック）をキュー3にキューイングするよう設定します。
12，13 Tag-VLAN連携回線BRANCH2-1のoutbound（送信側）に，解説番号8〜11以外のIPパケットをキュー4にキューイングするよう設定します。
14 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
qos
qos-interface BRANCH2-1 peak_rate 5000
  traffic 1 constant peak_rate 500
  traffic 2 guarantee min_rate 1500 peak_rate 3000
  traffic 3 guarantee min_rate 500 peak_rate 1000
  traffic 4 guarantee min_rate 500
!
flow yes
flow qos BRANCH2-1 out
  list 110 ip 10.0.200.1 any action priority 1
  list 120 tcp any any 80 action priority 2
  list 130 tcp any any 20-21 action priority 3
  list 140 ip any any action priority 4
