構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) 構成定義情報例
(1) 設定内容の概要
各OSPFv3ドメインに所属するAS外経路を相互に広告します。その際,タグを使用し,ルーティング・ループを防止します。
(2) 構成図と設定条件
- [構成図]

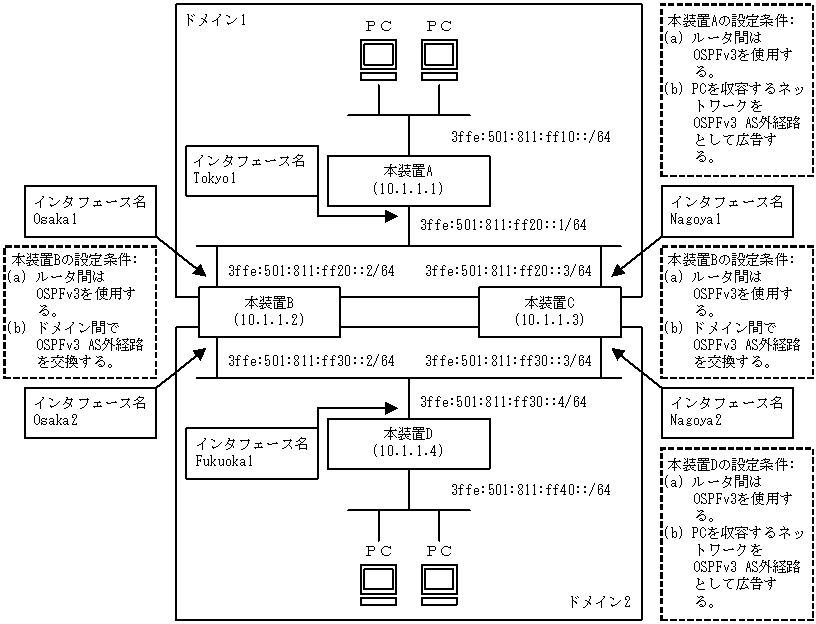

図11-11 構成図
- [設定条件]
- <本装置A/Dの環境>
- 本装置A/Dは各OSPFv3ドメイン1/2に属します。
- 各ルータ間の経路制御はOSPFv3を使用します。
- PCを収容するネットワークをOSPFv3 AS外経路として広告します。
- <本装置B/Cの環境>
- 本装置B/CはOSPFv3ドメイン1,および2に属します。
- 各ルータ間の経路制御はOSPFv3を使用します。
- 各ドメインのOSPFv3 AS外経路を相互に広告します。
(3) 構成定義情報例
- [コマンドによる設定]
- <本装置A>
1 (config)# routerid 10.1.1.1 2 (config)# ospf6 yes [ospf6] 3 (config)# backbone [ospf6 backbone] 4 (config)# interface Tokyo1 [ospf6 backbone interface Tokyo1] 5 (config)# exit [ospf6 backbone] 6 (config)# exit [ospf6] 7 (config)# exit 8 (config)# export proto ospf6ase [export proto ospf6ase] 9 (config)# proto direct [export proto ospf6ase proto direct] 10 (config)# 3ffe:501:811:ff10::/64 [export proto ospf6ase proto direct] 11 (config)# exit [export proto ospf6ase] 12 (config)# exit
- <本装置D>
1 (config)# routerid 10.1.1.4 2 (config)# ospf6 yes [ospf6] 3 (config)# backbone [ospf6 backbone] 4 (config)# interface Fukuoka1 [ospf6 backbone interface Fukuoka1] 5 (config)# exit [ospf6 backbone] 6 (config)# exit [ospf6] 7 (config)# exit 8 (config)# export proto ospf6ase [export proto ospf6ase] 9 (config)# proto direct [export proto ospf6ase proto direct] 10 (config)# 3ffe:501:811:ff40::/64 [export proto ospf6ase proto direct] 11 (config)# exit [export proto ospf6ase] 12 (config)# exit表11-35 本装置A/Dの構成定義情報解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜7 OSPFv3プロトコルを動作させるとともに,バックボーンエリアおよびエリア内のインタフェースを定義します。 8〜12 PCを収容するネットワークをOSPFv3 AS外経路として広告します。
- <本装置B>
1 (config)# routerid 10.1.1.2 2 (config)# ospf6 domain 1 yes [ospf6 domain 1] 3 (config)# backbone [ospf6 domain 1 backbone] 4 (config)# interface Osaka1 [ospf6 domain 1 backbone interface Osaka1] 5 (config)# exit [ospf6 domain 1 backbone] 6 (config)# exit [ospf6 domain 1] 7 (config)# exit 8 (config)# ospf6 domain 2 yes [ospf6 domain 2] 9 (config)# backbone [ospf6 domain 2 backbone] 10 (config)# interface Osaka2 [ospf6 domain 2 backbone interface Osaka2] 11 (config)# exit [ospf6 domain 2 backbone] 12 (config)# exit [ospf6 domain 2] 13 (config)# exit 14 (config)# export proto ospf6ase domain 2 tag 1 [export proto ospf6ase domain 2 tag 1] 15 (config)# proto ospf6ase tag 2 restrict [export proto ospf6ase domain 2 tag 1] 16 (config)# proto ospf6ase domain 1 [export proto ospf6ase domain 2 tag 1 proto ospf6ase domain 1] 17 (config)# exit [export proto ospf6ase domain 2 tag 1] 18 (config)# exit 19 (config)# export proto ospf6ase domain 1 tag 2 [export proto ospf6ase domain 1 tag 2] 20 (config)# proto ospf6ase tag 1 restrict [export proto ospf6ase domain 1 tag 2] 21 (config)# proto ospf6ase domain 2 [export proto ospf6ase domain 1 tag 2 proto ospf6ase domain 2] 22 (config)# exit [export proto ospf6ase domain 1 tag 2] 23 (config)# exit
- <本装置C>
1 (config)# routerid 10.1.1.3 2 (config)# ospf6 domain 1 yes [ospf6 domain 1] 3 (config)# backbone [ospf6 domain 1 backbone] 4 (config)# interface Nagoya1 [ospf6 domain 1 backbone interface Nagoya1] 5 (config)# exit [ospf6 domain 1 backbone] 6 (config)# exit [ospf6 domain 1] 7 (config)# exit 8 (config)# ospf6 domain 2 yes [ospf6 domain 2] 9 (config)# backbone [ospf6 domain 2 backbone] 10 (config)# interface Nagoya2 [ospf6 domain 2 backbone interface Nagoya2] 11 (config)# exit [ospf6 domain 2 backbone] 12 (config)# exit [ospf6 domain 2] 13 (config)# exit 14 (config)# export proto ospf6ase domain 2 tag 1 [export proto ospf6ase domain 2 tag 1] 15 (config)# proto ospf6ase tag 2 restrict [export proto ospf6ase domain 2 tag 1] 16 (config)# proto ospf6ase domain 1 [export proto ospf6ase domain 2 tag 1 proto ospf6ase domain 1] 17 (config)# exit [export proto ospf6ase domain 2 tag 1] 18 (config)# exit 19 (config)# export proto ospf6ase domain 1 tag 2 [export proto ospf6ase domain 1 tag 2] 20 (config)# proto ospf6ase tag 1 restrict [export proto ospf6ase domain 1 tag 2] 21 (config)# proto ospf6ase domain 2 [export proto ospf6ase domain 1 tag 2 proto ospf6ase domain 2] 22 (config)# exit [export proto ospf6ase domain 1 tag 2] 23 (config)# exit表11-36 本装置B/Cの構成定義情報解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜7 OSPFv3ドメイン1でOSPFv3プロトコルを動作させるとともに,バックボーンエリアおよびエリア内のインタフェースを定義します。 8〜13 OSPFv3ドメイン2でOSPFv3プロトコルを動作させるとともに,バックボーンエリアおよびエリア内のインタフェースを定義します。 14〜18 OSPFv3ドメイン2にOSPFv3ドメイン2から学習した経路を除くOSPFv3ドメイン1のAS外経路を広告します。その際,広告元を示すタグ情報を広告経路に設定します。 19〜23 OSPFv3ドメイン1にOSPFv3ドメイン1から学習した経路を除くOSPFv3ドメイン2のAS外経路を広告します。その際,広告元を示すタグ情報を広告経路に設定します。
- [構成定義情報の表示]
- <本装置A>
routerid 10.1.1.1 ! ospf6 yes backbone interface Tokyo1 ! export proto ospf6ase proto direct 3ffe:501:811:ff10::/64
- <本装置B>
routerid 10.1.1.2 ! ospf6 domain 1 yes backbone interface Osaka1 ! ospf6 domain 2 yes backbone interface Osaka2 ! export proto ospf6ase domain 1 tag 2 proto ospf6ase tag 1 restrict proto ospf6ase domain 2 ! export proto ospf6ase domain 2 tag 1 proto ospf6ase tag 2 restrict proto ospf6ase domain 1
- <本装置C>
routerid 10.1.1.3 ! ospf6 domain 1 yes backbone interface Nagoya1 ! ospf6 domain 2 yes backbone interface Nagoya2 ! export proto ospf6ase domain 1 tag 2 proto ospf6ase tag 1 restrict proto ospf6ase domain 2 ! export proto ospf6ase domain 2 tag 1 proto ospf6ase tag 2 restrict proto ospf6ase domain 1
- <本装置D>
routerid 10.1.1.4 ! ospf6 yes backbone interface Fukuoka1 ! export proto ospf6ase proto direct 3ffe:501:811:ff40::/64
