構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) 構成定義情報例
(1) 設定内容の概要
センタと複数の拠点を持つネットワークにおいて,センタ−拠点間の通信経路をOSPFv3により制御します。センタには2台のルータを設置し,マルチパスによりトラフィックを分散します。
(2) 構成図と設定条件
- [構成図]

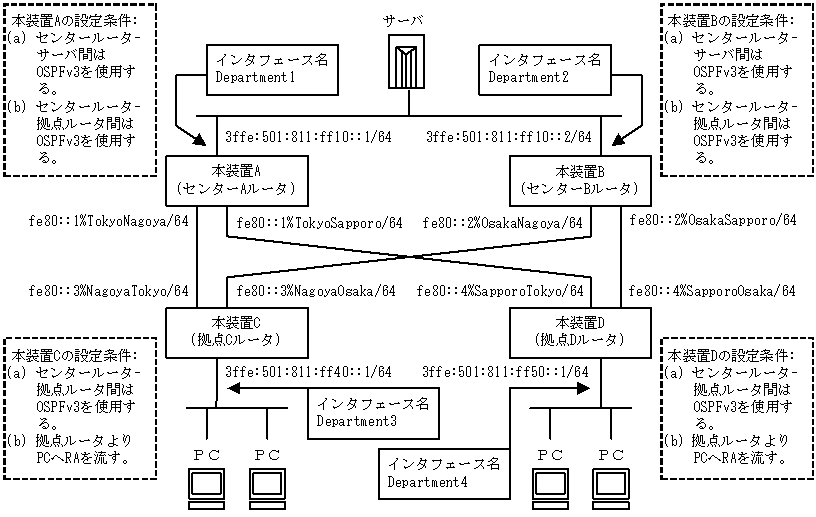

図11-8 構成図
- [設定条件]
- <ネットワークの環境>
- サーバ−PC間の通信経路はマルチパスによりトラフィックを分散します。
- <本装置A/Bの環境>
- センタルータ(本装置A/B)−サーバ間の経路制御はOSPFv3を使用します。
- センタルータ(本装置A/B)−拠点ルータ(本装置C/D)間の経路制御はOSPFv3を使用します。
- <本装置C/Dの環境>
- 拠点ルータ(本装置C/D)−センタルータ(本装置A/B)間の経路制御はOSPFv3を使用します。
- 本装置C/D−PC間には,RAを流します。
(3) 構成定義情報例
- [コマンドによる設定]
- <本装置A>
1 (config)# options max-paths 2 2 (config)# routerid 10.1.1.1 3 (config)# ospf6 yes [ospf6] 4 (config)# multipath [ospf6] 5 (config)# backbone [ospf6 backbone] 6 (config)# interface Department1 TokyoNagoya TokyoSapporo [ospf6 backbone interface Department1 TokyoNagoya TokyoSapporo] 7 (config)# exit [ospf6 backbone] 8 (config)# exit [ospf6] 9 (config)# exit表11-25 本装置Aの構成定義情報解説
解説番号 解説 1 生成するマルチパスの最大パス数を定義します。 2 自装置のルータIDを定義します。 3,4 OSPFv3で生成する経路をマルチパス化することを定義します。 5〜9 インタフェースDepartment1,TokyoNagoya,TokyoSapporoにおいて,OSPFv3を動作させることを定義します。
- <本装置B>
1 (config)# options max-paths 2 2 (config)# routerid 10.1.1.2 3 (config)# ospf6 yes [ospf6] 4 (config)# multipath [ospf6] 5 (config)# backbone [ospf6 backbone] 6 (config)# interface Department2 OsakaNagoya OsakaSapporo [ospf6 backbone interface Department2 OsakaNagoya OsakaSapporo] 7 (config)# exit [ospf6 backbone] 8 (config)# exit [ospf6] 9 (config)# exit表11-26 本装置Bの構成定義情報解説
解説番号 解説 1〜4 <本装置A>の解説番号1〜4に同じ 5〜9 インタフェースDepartment2,OsakaNagoya,OsakaSapporoにおいて,OSPFv3を動作させることを定義します。
- <本装置C>
1 (config)# options max-paths 2 2 (config)# routerid 10.4.1.1 3 (config)# ospf6 yes [ospf6] 4 (config)# multipath [ospf6] 5 (config)# backbone [ospf6 backbone] 6 (config)# interface NagoyaTokyo NagoyaOsaka [ospf6 backbone interface NagoyaTokyo NagoyaOsaka] 7 (config)# exit [ospf6 backbone] 8 (config)# exit [ospf6] 9 (config)# exit 10 (config)# export proto ospf6ase [export proto ospf6ase] 11 (config)# proto direct [export proto ospf6ase proto direct] 12 (config)# 3ffe:501:811:ff40::/64 [export proto ospf6ase proto direct] 13 (config)# exit [export proto ospf6ase] 14 (config)# exit 15 (config)# ra yes [ra] 16 (config)# interface Department3 [ra interface Department3] 17 (config)# exit [ra] 18 (config)# exit表11-27 本装置Cの構成定義情報解説
解説番号 解説 1〜4 <本装置A>の解説番号1〜4に同じ 5〜9 インタフェースNagoyaTokyo,NagoyaOsakaにおいて,OSPFv3を動作させることを定義します。 10〜14 端末を収容するネットワークをOSPFv3のAS外経路として広告することを定義します。 15〜18 PCが収容されているネットワークでRAパケットを送信します。
- <本装置D>
1 (config)# options max-paths 2 2 (config)# routerid 10.5.1.1 3 (config)# ospf6 yes [ospf6] 4 (config)# multipath [ospf6] 5 (config)# backbone [ospf6 backbone] 6 (config)# interface SapporoTokyo SapporoOsaka [ospf6 backbone interface SapporoTokyo SapporoOsaka] 7 (config)# exit [ospf6 backbone] 8 (config)# exit [ospf6] 9 (config)# exit 10 (config)# export proto ospf6ase [export proto ospf6ase] 11 (config)# proto direct [export proto ospf6ase proto direct] 12 (config)# 3ffe:501:811:ff50::/64 [export proto ospf6ase proto direct] 13 (config)# exit [export proto ospf6ase] 14 (config)# exit 15 (config)# ra yes [ra] 16 (config)# interface Department4 [ra interface Department4] 17 (config)# exit [ra] 18 (config)# exit表11-28 本装置Dの構成定義情報解説
解説番号 解説 1〜4 <本装置A>の解説番号1〜4に同じ 5〜9 インタフェースSapporoTokyo,SapporoOsakaにおいて,OSPFv3を動作させることを定義します。 10〜14 端末を収容するネットワークをOSPFv3のAS外経路として広告することを定義します。 15〜18 PCが収容されているネットワークでRAパケットを送信します。
- [構成定義情報の表示]
- <本装置A>
options max-paths 2 ! routerid 10.1.1.1 ! ospf6 yes multipath backbone interface Department1 TokyoNagoya TokyoSapporo
- <本装置B>
options max-paths 2 ! routerid 10.1.1.2 ! ospf6 yes multipath backbone interface Department2 OsakaNagoya OsakaSapporo
- <本装置C>
ra yes interface Department3 ! options max-paths 2 ! routerid 10.4.1.1 ! ospf6 yes multipath backbone interface NagoyaTokyo NagoyaOsaka ! export proto ospf6ase proto direct 3ffe:501:811:ff40::/64
- <本装置D>
ra yes interface Department4 ! options max-paths 2 ! routerid 10.5.1.1 ! ospf6 yes multipath backbone interface SapporoTokyo SapporoOsaka ! export proto ospf6ase proto direct 3ffe:501:811:ff50::/64
