11.3.1 OSPFv3プロトコル(基本)

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

センタと複数の拠点を持つネットワークにおいて,センタ−拠点間の通信経路をOSPFv3により制御します。センタには2台のルータを設置し,1台を通常経路のルータ,もう1台を代替経路のルータとして使用します。

(2) 構成図と設定条件

[構成図]

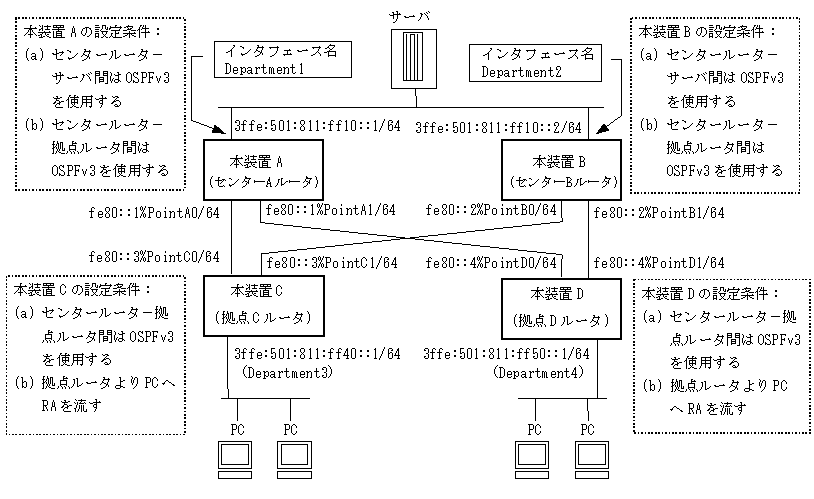

図11-5 構成図

[図データ]

[設定条件]

<ネットワークの環境>
  1. サーバ−PC間の通信経路は本装置Bより本装置Aを優先します。

<本装置A/Bの環境>
  1. センタルータ(本装置A/B)−サーバ間の経路制御はOSPFv3を使用します。
  2. センタルータ(本装置A/B)−拠点ルータ(本装置C/D)間の経路制御はOSPFv3を使用します。

<本装置C/Dの環境>
  1. 拠点ルータ(本装置C/D)−センタルータ(本装置A/B)間の経路制御はOSPFv3を使用します。
  2. 本装置C/D−PC間には,RAを流します。

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface Department1
      [ospf6 backbone interface Department1]
 5    (config)# cost 1
      [ospf6 backbone interface Department1]
 6    (config)# exit
      [ospf6 backbone]
 7    (config)# interface PointA0
      [ospf6 backbone interface PointA0]
 8    (config)# cost 1
      [ospf6 backbone interface PointA0]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# interface PointA1
      [ospf6 backbone interface PointA1]
11    (config)# cost 1
      [ospf6 backbone interface PointA1]
12    (config)# exit
      [ospf6 backbone]
13    (config)# exit
      [ospf6]
14    (config)# exit

表11-15 本装置Aの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 インタフェースDepartment1において,送信コスト1でOSPFv3を動作させることを定義します。
7〜9 インタフェースPointA0において,送信コスト1でOSPFv3を動作させることを定義します。
10〜14 インタフェースPointA1において,送信コスト1でOSPFv3を動作させることを定義します。

<本装置B>
 1    (config)# routerid 10.1.1.2
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface Department2
      [ospf6 backbone interface Department2]
 5    (config)# cost 2
      [ospf6 backbone interface Department2]
 6    (config)# exit
      [ospf6 backbone]
 7    (config)# interface PointB0
      [ospf6 backbone interface PointB0]
 8    (config)# cost 2
      [ospf6 backbone interface PointB0]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# interface PointB1
      [ospf6 backbone interface PointB1]
11    (config)# cost 2
      [ospf6 backbone interface PointB1]
12    (config)# exit
      [ospf6 backbone]
13    (config)# exit
      [ospf6]
14    (config)# exit

表11-16 本装置Bの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 インタフェースDepartment2において,送信コスト2でOSPFv3を動作させることを定義します。
これにより,サーバ向けトラフィックを本装置Bより本装置Aを優先します。
7〜9 インタフェースPointB0において,送信コスト2でOSPFv3を動作させることを定義します。
これにより,拠点C向けトラフィックを本装置Bより本装置Aを優先します。
10〜14 インタフェースPointB1において,送信コスト2でOSPFv3を動作させることを定義します。
これにより,拠点D向けトラフィックを本装置Bより本装置Aを優先します。

<本装置C>
 1    (config)# routerid 10.4.1.1
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface PointC0
      [ospf6 backbone interface PointC0]
 5    (config)# cost 1
      [ospf6 backbone interface PointC0]
 6    (config)# exit
      [ospf6 backbone]
 7    (config)# interface PointC1
      [ospf6 backbone PointC1]
 8    (config)# cost 1
      [ospf6 backbone PointC1]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# exit
      [ospf6]
11    (config)# exit
12    (config)# export proto ospf6ase
      [export proto ospf6ase]
13    (config)# proto direct
      [export proto ospf6ase proto direct]
14    (config)# 3ffe:501:811:ff40::/64
      [export proto ospf6ase proto direct]
15    (config)# exit
      [export proto ospf6ase]
16    (config)# exit
17    (config)# ra yes
      [ra]
18    (config)# interface Department3
      [ra interface Department3]
19    (config)# exit
      [ra]
20    (config)# exit

<本装置D>
 1    (config)# routerid 10.5.1.1
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface PointD0
      [ospf6 backbone interface PointD0]
 5    (config)# cost 1
      [ospf6 backbone interface PointD0]
 6    (config)# exit
      [ospf6 backbone]
 7    (config)# interface PointD1
      [ospf6 backbone PointD1]
 8    (config)# cost 1
      [ospf6 backbone PointD1]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# exit
      [ospf6]
11    (config)# exit
12    (config)# export proto ospf6ase
      [export proto ospf6ase]
13    (config)# proto direct
      [export proto ospf6ase proto direct]
14    (config)# 3ffe:501:811:ff50::/64
      [export proto ospf6ase proto direct]
15    (config)# exit
      [export proto ospf6ase]
16    (config)# exit
17    (config)# ra yes
      [ra]
18    (config)# interface Department4
      [ra interface Department4]
19    (config)# exit
      [ra]
20    (config)# exit

表11-17 本装置C/Dの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 インタフェースPointC0(PointD0)において,送信コスト1でOSPFv3を動作させることを定義します。
7〜11 インタフェースPointC1(PointD1)において,送信コスト1でOSPFv3を動作させることを定義します。
12〜16 端末を収容するネットワークをOSPFv3のAS外経路として広告することを定義します。
17〜20 PCが収容されているネットワークでRAパケットを送信します。

[構成定義情報の表示]

<本装置A>
routerid 10.1.1.1
!
ospf6 yes
  backbone
    interface Department1
      cost 1
    interface PointA0
      cost 1
    interface PointA1
      cost 1

<本装置B>
routerid 10.1.1.2
!
ospf6 yes
  backbone
    interface Department2
      cost 2
    interface PointB0
      cost 2
    interface PointB1
      cost 2

<本装置C>
ra yes
  interface Department3
!
routerid 10.4.1.1
!
ospf6 yes
  backbone
    interface PointC0
      cost 1
    interface PointC1
      cost 1
!
export proto ospf6ase
  proto direct
    3ffe:501:811:ff40::/64

<本装置D>
ra yes
  interface Department4
!
routerid 10.5.1.1
!
ospf6 yes
  backbone
    interface PointD0
      cost 1
    interface PointD1
      cost 1
!
export proto ospf6ase
  proto direct
    3ffe:501:811:ff50::/64
