11.2.1 RIPngプロトコル

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

センタと複数の拠点を持つネットワークにおいて,センタ−拠点間の通信経路をRIPngプロトコルにより制御します。センタには2台のルータを設置し,1台を通常経路のルータ,もう1台を代替経路のルータとして使用します。

(2) 構成図と設定条件

[構成図]

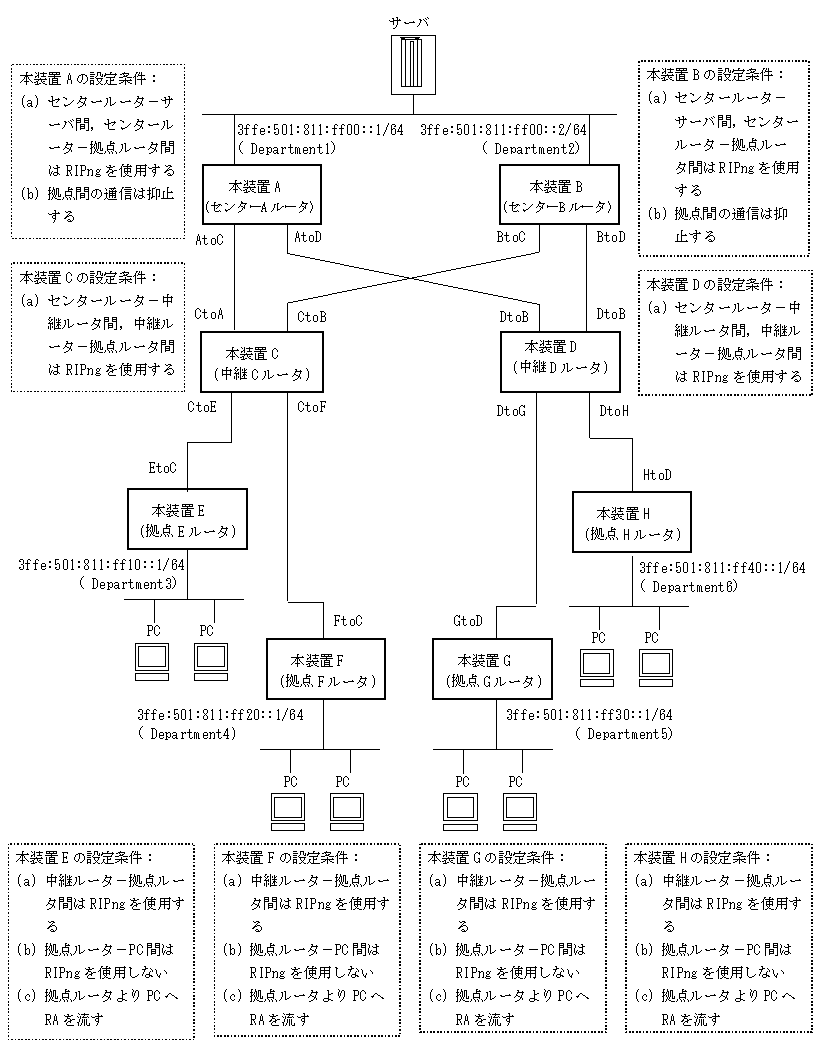

図11-4 構成図

[図データ]

[設定条件]

<ネットワークの環境>
  1. サーバ−PC間の通信経路は本装置Bより本装置Aを優先します。
    (RIPng経路のメトリック値により優先経路を制御します)

<本装置A/Bの環境>
  1. センタルータ(本装置A/B)−サーバ間の経路制御はRIPngを使用します。
  2. センタルータ(本装置A/B)−中継ルータ(本装置C/D)間の経路制御はRIPngを使用します。

<本装置C/Dの環境>
  1. 中継ルータ(本装置C/D)−センタルータ(本装置A/B)間の経路制御はRIPngを使用します。
  2. 中継ルータ(本装置C/D)−拠点ルータ(本装置E/F/G/H)間の経路制御はRIPngを使用します。

<本装置E/F/G/Hの環境>
  1. 拠点ルータ(本装置E/F/G/H)−中継ルータ(本装置C/D)間の経路制御はRIPngを使用します。
  2. 拠点ルータ(本装置E/F/G/H)−PC間はRIPngパケットを抑止します。
  3. 本装置E/F/G/H−PC間には,RAを流します。

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# ripng yes
      [ripng]
 2    (config)# exit

表11-10 本装置Aの構成定義情報解説

解説番号 解説
1,2 RIPngプロトコルを動作させることを定義します。

<本装置B>
 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# metricout 1
      [ripng interface all]
 4    (config)# exit
      [ripng]
 5    (config)# exit

表11-11 本装置Bの構成定義情報解説

解説番号 解説
1〜5 RIPngプロトコルを動作させることを定義します。また広告するRIPng経路のメトリックに1を加算することにより本装置Bより本装置Aを優先するよう定義します。

<本装置C>
 1    (config)# ripng yes
      [ripng]
 2    (config)# exit
 3    (config)# export proto ripng interface CtoE CtoF
      [export proto ripng interface CtoE CtoF]
 4    (config)# proto ripng
      [export proto ripng interface CtoE CtoF proto ripng]
 5    (config)# 3ffe:501:811:ff00::/64
      [export proto ripng interface CtoE CtoF proto ripng]
 6    (config)# exit
      [export proto ripng interface CtoE CtoF]
 7    (config)# proto direct restrict
      [export proto ripng interface CtoE CtoF]
 8    (config)# proto ripng restrict
      [export proto ripng interface CtoE CtoF]
 9    (config)# exit

表11-12 本装置Cの構成定義情報解説

解説番号 解説
1,2 <本装置A>の解説番号1,2に同じ
3〜9 拠点E,Fルータに対し,サーバが収容されているネットワークへの経路だけをRIPngで通知するよう定義します。これにより,拠点間の通信を抑止します。

<本装置D>
 1    (config)# ripng yes
      [ripng]
 2    (config)# exit
 3    (config)# export proto ripng interface DtoG DtoH
      [export proto ripng interface DtoG DtoH]
 4    (config)# proto ripng
      [export proto ripng interface DtoG DtoH proto ripng]
 5    (config)# 3ffe:501:811:ff00::/64
      [export proto ripng interface DtoG DtoH proto ripng]
 6    (config)# exit
      [export proto ripng interface DtoG DtoH]
 7    (config)# proto direct restrict
      [export proto ripng interface DtoG DtoH]
 8    (config)# proto ripng restrict
      [export proto ripng interface DtoG DtoH]
 9    (config)# exit

表11-13 本装置Dの構成定義情報解説

解説番号 解説
1,2 <本装置A>の解説番号1,2に同じ
3〜9 <本装置C>の解説番号3〜9に同じ

<本装置E>
 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# ripin
      [ripng interface all]
 4    (config)# ripout
      [ripng interface all]
 5    (config)# exit
      [ripng]
 6    (config)# interface Department3
      [ripng interface Department3]
 7    (config)# noripin
      [ripng interface Department3]
 8    (config)# noripout
      [ripng interface Department3]
 9    (config)# exit
      [ripng]
10    (config)# exit
11    (config)# ra yes
      [ra]
12    (config)# interface Department3
      [ra interface Department3]
13    (config)# exit
      [ra]
14    (config)# exit

<本装置F>
 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# ripin
      [ripng interface all]
 4    (config)# ripout
      [ripng interface all]
 5    (config)# exit
      [ripng]
 6    (config)# interface Department4
      [ripng interface Department4]
 7    (config)# noripin
      [ripng interface Department4]
 8    (config)# noripout
      [ripng interface Department4]
 9    (config)# exit
      [ripng]
10    (config)# exit
11    (config)# ra yes
      [ra]
12    (config)# interface Department4
      [ra interface Department4]
13    (config)# exit
      [ra]
14    (config)# exit

<本装置G>
 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# ripin
      [ripng interface all]
 4    (config)# ripout
      [ripng interface all]
 5    (config)# exit
      [ripng]
 6    (config)# interface Department5
      [ripng interface Department5]
 7    (config)# noripin
      [ripng interface Department5]
 8    (config)# noripout
      [ripng interface Department5]
 9    (config)# exit
      [ripng]
10    (config)# exit
11    (config)# ra yes
      [ra]
12    (config)# interface Department5
      [ra interface Department5]
13    (config)# exit
      [ra]
14    (config)# exit

<本装置H>
 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# ripin
      [ripng interface all]
 4    (config)# ripout
      [ripng interface all]
 5    (config)# exit
      [ripng]
 6    (config)# interface Department6
      [ripng interface Department6]
 7    (config)# noripin
      [ripng interface Department6]
 8    (config)# noripout
      [ripng interface Department6]
 9    (config)# exit
      [ripng]
10    (config)# exit
11    (config)# ra yes
      [ra]
12    (config)# interface Department6
      [ra interface Department6]
13    (config)# exit
      [ra]
14    (config)# exit

表11-14 本装置E/F/G/Hの構成定義情報解説

解説番号 解説
1〜5 すべてのインタフェースでRIPngパケットの送受信を行うことを定義します。
6〜10 PCが収容されているネットワークでRIPngパケットの送受信を抑止するよう定義します。解説番号1〜5の定義より本定義(個別インタフェース指定)が優先します。
11〜14 PCが収容されているネットワークでRAパケットを送信します。

[構成定義情報の表示]

<本装置A>
ripng yes

<本装置B>
ripng yes
  interface all
    metricout 1

<本装置C>
ripng yes
!
export proto ripng interface CtoE CtoF
  proto ripng
    3ffe:501:811:ff00::/64
  proto direct restrict
  proto ripng restrict

<本装置D>
ripng yes
!
export proto ripng interface DtoG DtoH
  proto ripng
    3ffe:501:811:ff00::/64
  proto direct restrict
  proto ripng restrict

<本装置E>
ra yes
  interface Department3
!
ripng yes
  interface Department3
    noripin
    noripout
  interface all
    ripin
    ripout

<本装置F>
ra yes
  interface Department4
!
ripng yes
  interface Department4
    noripin
    noripout
  interface all
    ripin
    ripout

<本装置G>
ra yes
  interface Department5
!
ripng yes
  interface Department5
    noripin
    noripout
  interface all
    ripin
    ripout

<本装置H>
ra yes
  interface Department6
!
ripng yes
  interface Department6
    noripin
    noripout
  interface all
    ripin
    ripout
