11.1.2　スタティック（マルチパス）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

センタと複数の拠点を持つネットワークにおいて，センタ−拠点間の通信経路をスタティックにより制御します。センタには2台のルータを設置し，マルチパスによりトラフィックを分散します。

(2)　構成図と設定条件

［構成図］

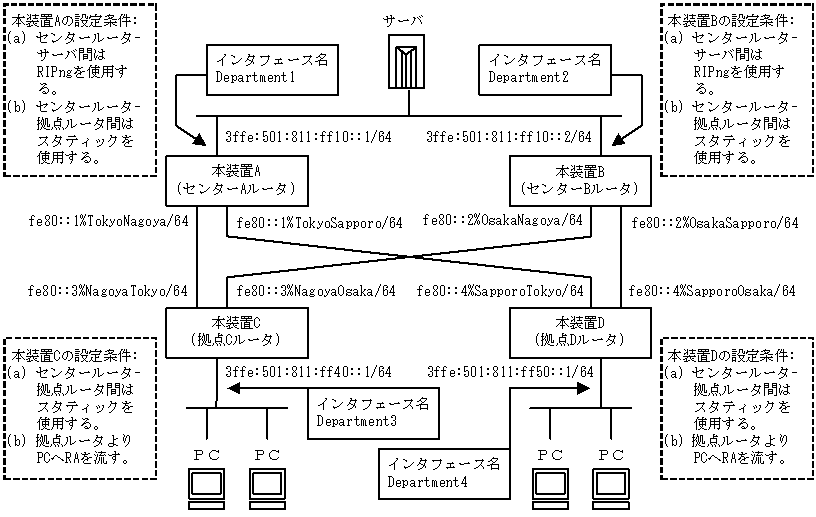

図11-2　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. サーバ−PC間の通信経路はマルチパスによりトラフィックを分散します。

＜本装置A／Bの環境＞
  1. センタルータ（本装置A／B）−サーバ間の経路制御はRIPngを使用します。
  2. センタルータ（本装置A／B）−拠点ルータ（本装置C／D）間の経路制御はスタティックを使用します。

＜本装置C／Dの環境＞
  1. 拠点ルータ（本装置C／D）−センタルータ（本装置A／B）間の経路制御はスタティックを使用します。
  2. 本装置C／D−PC間には，RAを流します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# noripin
      [ripng interface all]
 4    (config)# noripout
      [ripng interface all]
 5    (config)# exit
      [ripng]
 6    (config)# interface Department1
      [ripng interface Department1]
 7    (config)# ripin
      [ripng interface Department1]
 8    (config)# ripout
      [ripng interface Department1]
 9    (config)# exit
      [ripng]
10    (config)# exit
11    (config)# static
      [static]
12    (config)# 3ffe:501:811:ff40::/64 gateway fe80::3%TokyoNagoya
      [static]
13    (config)# 3ffe:501:811:ff50::/64 gateway fe80::4%TokyoSapporo
      [static]
14    (config)# exit
15    (config)# export proto ripng
      [export proto ripng]
16    (config)# proto static metric 2
      [export proto ripng proto static metric 2]
17    (config)# exit
      [export proto ripng]
18    (config)# exit

表11-4　本装置Aの構成定義情報解説

解説番号 解説
1 RIPngプロトコルを動作させることを定義します。
2〜10 インタフェースDepartment1でだけRIPngパケットの送受信を行うことを定義します。
11〜14 端末を収容するネットワークへのスタティック経路を定義します。
15〜18 端末を収容するネットワークへのスタティック経路をメトリック2でRIPngによりサーバに広告することを定義します。

＜本装置B＞
 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# noripin
      [ripng interface all]
 4    (config)# noripout
      [ripng interface all]
 5    (config)# exit
      [ripng]
 6    (config)# interface Department2
      [ripng interface Department2]
 7    (config)# ripin
      [ripng interface Department2]
 8    (config)# ripout
      [ripng interface Department2]
 9    (config)# exit
      [ripng]
10    (config)# exit
11    (config)# static
      [static]
12    (config)# 3ffe:501:811:ff40::/64 gateway fe80::3%OsakaNagoya
      [static]
13    (config)# 3ffe:501:811:ff50::/64 gateway fe80::4%OsakaSapporo
      [static]
14    (config)# exit
15    (config)# export proto ripng
      [export proto ripng]
16    (config)# proto static metric 2
      [export proto ripng proto static metric 2]
17    (config)# exit
      [export proto ripng]
18    (config)# exit

表11-5　本装置Bの構成定義情報解説

解説番号 解説
1 RIPngプロトコルを動作させることを定義します。
2〜10 インタフェースDepartment2でだけRIPngパケットの送受信を行うことを定義します。
11〜14 端末を収容するネットワークへのスタティック経路を定義します。
15〜18 端末を収容するネットワークへのスタティック経路をメトリック2でRIPによりサーバに広告することを定義します。

＜本装置C＞
 1    (config)# options max-paths 2
 2    (config)# static
      [static]
 3    (config)# multipath
      [static]
 4    (config)# 3ffe:501:811:ff10::/64 gateway fe80::1%NagoyaTokyo
                fe80::2%NagoyaOsaka
      [static]
 5    (config)# exit
 6    (config)# ra yes
      [ra]
 7    (config)# interface Department3
      [ra interface Department3]
 8    (config)# exit
      [ra]
 9    (config)# exit

＜本装置D＞
 1    (config)# options max-paths 2
 2    (config)# static
      [static]
 3    (config)# multipath
      [static]
 4    (config)# 3ffe:501:811:ff10::/64 gateway fe80::1%SapporoTokyo
                fe80::2%SapporoOsaka
      [static]
 5    (config)# exit
 6    (config)# ra yes
      [ra]
 7    (config)# interface Department4
      [ra interface Department4]
 8    (config)# exit
      [ra]
 9    (config)# exit

表11-6　本装置C／Dの構成定義情報解説

解説番号 解説
1 生成するマルチパス経路の最大マルチパス数を定義します。
2，3 生成するスタティック経路をマルチパス化することを定義します。
4，5 サーバへのスタティック経路を定義します。
6〜9 PCが収容されているネットワークでRAパケットを送信します。

［構成定義情報の表示］

＜本装置A＞
ripng yes
  interface all
    noripin
    noripout
  interface Department1
    ripin
    ripout
!
static
  3ffe:501:811:ff40::/64 gateway fe80::3%TokyoNagoya
  3ffe:501:811:ff50::/64 gateway fe80::4%TokyoSapporo
!
export proto ripng
  proto static metric 2

＜本装置B＞
ripng yes
  interface all
    noripin
    noripout
  interface Department2
    ripin
    ripout
!
static
  3ffe:501:811:ff40::/64 gateway fe80::3%OsakaNagoya
  3ffe:501:811:ff50::/64 gateway fe80::4%OsakaSapporo
!
export proto ripng
  proto static metric 2

＜本装置C＞
ra yes
  interface Department3
!
options max-paths 2
!
static
  multipath
  3ffe:501:811:ff10::/64 gateway fe80::1%NagoyaTokyo fe80::2%NagoyaOsaka

＜本装置D＞
ra yes
  interface Department4
!
options max-paths 2
!
static
  multipath
  3ffe:501:811:ff10::/64 gateway fe80::1%SapporoTokyo fe80::2%SapporoOsaka
