9.3.1  DVMRPプロトコル

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

サーバ#1,サーバ#2と複数のグループが存在するネットワークにおいて,サーバ#1と各グループ間のIPマルチキャスト通信とサーバ#2と各グループ間のIPマルチキャスト通信を行います。

(2) 構成図と設定条件

[構成図]

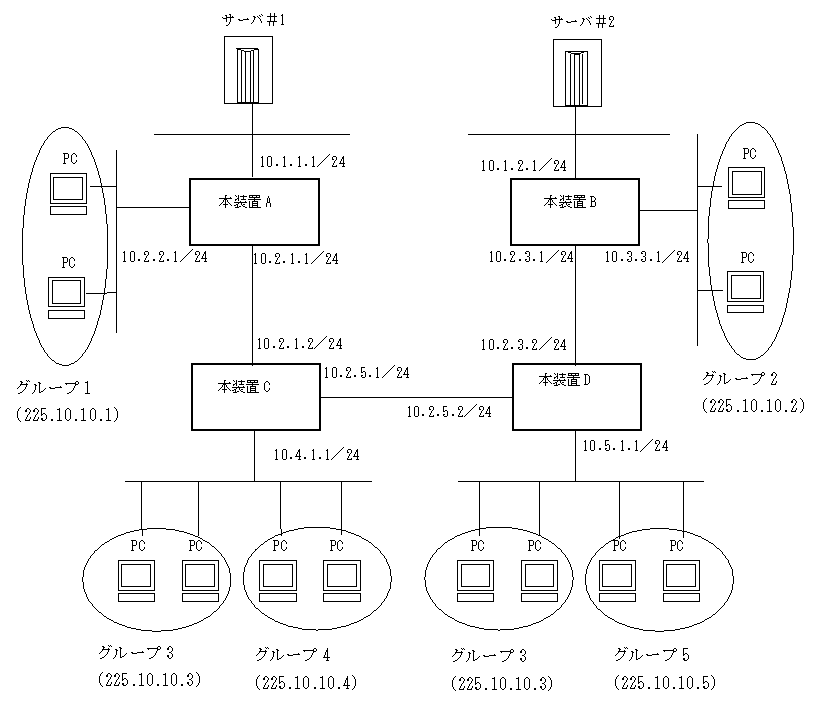

図9-4 マルチキャスト構成図(DVMRP)

[図データ]

[設定条件]

<ネットワークの環境>
  1. 本装置間のマルチキャストルーティングプロトコルはDVMRPを使用します。
    また,各グループと本装置間はIGMPを使用します。

<本装置Aの環境>
  1. 本装置A−本装置C間のマルチキャスト経路制御はDVMRPを使用します。
  2. 本装置Aとグループ1間のグループ管理制御はIGMPを使用します。

<本装置Bの環境>
  1. 本装置B−本装置D間のマルチキャスト経路制御はDVMRPを使用します。
  2. 本装置Bとグループ2間のグループ管理制御はIGMPを使用します。

<本装置Cの環境>
  1. 本装置C−本装置A/D間のマルチキャスト経路制御はDVMRPを使用します。
  2. 本装置Cとグループ3/4間のグループ管理制御はIGMPを使用します。

<本装置Dの環境>
  1. 本装置D−本装置B/C間のマルチキャスト経路制御はDVMRPを使用します。
  2. 本装置Dとグループ3/5間のグループ管理制御はIGMPを使用します。

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# igmp yes
      [igmp]
 2    (config)# interface 10.1.1.1 10.2.2.1
      [igmp interface 10.1.1.1 10.2.2.1]
 3    (config)# enable
      [igmp interface 10.1.1.1 10.2.2.1]
 4    (config)# exit
      [igmp]
 5    (config)# exit
 6    (config)# dvmrp yes
      [dvmrp]
 7    (config)# interface 10.1.1.1 10.2.1.1 10.2.2.1
      [dvmrp interface 10.1.1.1 10.2.1.1 10.2.2.1]
 8    (config)# enable
      [dvmrp interface 10.1.1.1 10.2.1.1 10.2.2.1]
 9    (config)# exit
      [dvmrp]
10    (config)# exit

<本装置B>
11    (config)# igmp yes
      [igmp]
12    (config)# interface 10.1.2.1 10.3.3.1
      [igmp interface 10.1.2.1 10.3.3.1]
13    (config)# enable
      [igmp interface 10.1.2.1 10.3.3.1]
14    (config)# exit
      [igmp]
15    (config)# exit
16    (config)# dvmrp yes
      [dvmrp]
17    (config)# interface 10.1.2.1 10.2.3.1 10.3.3.1
      [dvmrp interface 10.1.2.1 10.2.3.1 10.3.3.1]
18    (config)# enable
      [dvmrp interface 10.1.2.1 10.2.3.1 10.3.3.1]
19    (config)# exit
      [dvmrp]
20    (config)# exit

<本装置C>
21    (config)# igmp yes
      [igmp]
22    (config)# interface 10.4.1.1
      [igmp interface 10.4.1.1]
23    (config)# enable
      [igmp interface 10.4.1.1]
24    (config)# exit
      [igmp]
25    (config)# exit
26    (config)# dvmrp yes
      [dvmrp]
27    (config)# interface 10.2.1.2 10.2.5.1 10.4.1.1
      [dvmrp interface 10.2.1.2 10.2.5.1 10.4.1.1]
28    (config)# enable
      [dvmrp interface 10.2.1.2 10.2.5.1 10.4.1.1]
29    (config)# exit
      [dvmrp]
30    (config)# exit

<本装置D>
31    (config)# igmp yes
      [igmp]
32    (config)# interface 10.5.1.1
      [igmp interface 10.5.1.1]
33    (config)# enable
      [igmp interface 10.5.1.1]
34    (config)# exit
      [igmp]
35    (config)# exit
36    (config)# dvmrp yes
      [dvmrp]
37    (config)# interface 10.2.3.2 10.2.5.2 10.5.1.1
      [dvmrp interface 10.2.3.2 10.2.5.2 10.5.1.1]
38    (config)# enable
      [dvmrp interface 10.2.3.2 10.2.5.2 10.5.1.1]
39    (config)# exit
      [dvmrp]
40    (config)# exit

表9-4 本装置A/B/C/Dの構成定義情報解説

解説番号 解説
1〜10 インタフェース10.1.1.1と10.2.2.1でIGMP/DVMRPを動作させることを定義します。インタフェース10.2.1.1でDVMRPを動作させることを定義します。
11〜20 インタフェース10.1.2.1と10.3.3.1でIGMP/DVMRPを動作させることを定義します。インタフェース10.2.3.1でDVMRPを動作させることを定義します。
21〜30 インタフェース10.4.1.1でIGMP/DVMRPを動作させることを定義します。インタフェース10.2.1.2と10.2.5.1でDVMRPを動作させることを定義します。
31〜40 インタフェース10.5.1.1でIGMP/DVMRPを動作させることを定義します。インタフェース10.2.3.2と10.2.5.2でDVMRPを動作させることを定義します。

[構成定義情報の表示]

<本装置A>
igmp yes
  interface 10.1.1.1 10.2.2.1
    enable
!
dvmrp yes
  interface 10.1.1.1 10.2.1.1 10.2.2.1
    enable

<本装置B>
igmp yes
  interface 10.1.2.1 10.3.3.1
    enable
!
dvmrp yes
  interface 10.1.2.1 10.2.3.1 10.3.3.1
    enable

<本装置C>
igmp yes
  interface 10.4.1.1
    enable
!
dvmrp yes
  interface 10.2.1.2 10.2.5.1 10.4.1.1
    enable

<本装置D>
igmp yes
  interface 10.5.1.1
    enable
!
dvmrp yes
  interface 10.2.3.2 10.2.5.2 10.5.1.1
    enable
