8.2.1 RIP-1プロトコル(基本)

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

センタと複数の拠点を持つネットワークにおいて,センタ拠点間の通信経路をRIPプロトコルにより制御します。センタには2台のルータを設置し,1台を通常経路のルータ,もう1台を代替経路のルータとして使用します。

(2) 構成図と設定条件

[構成図]

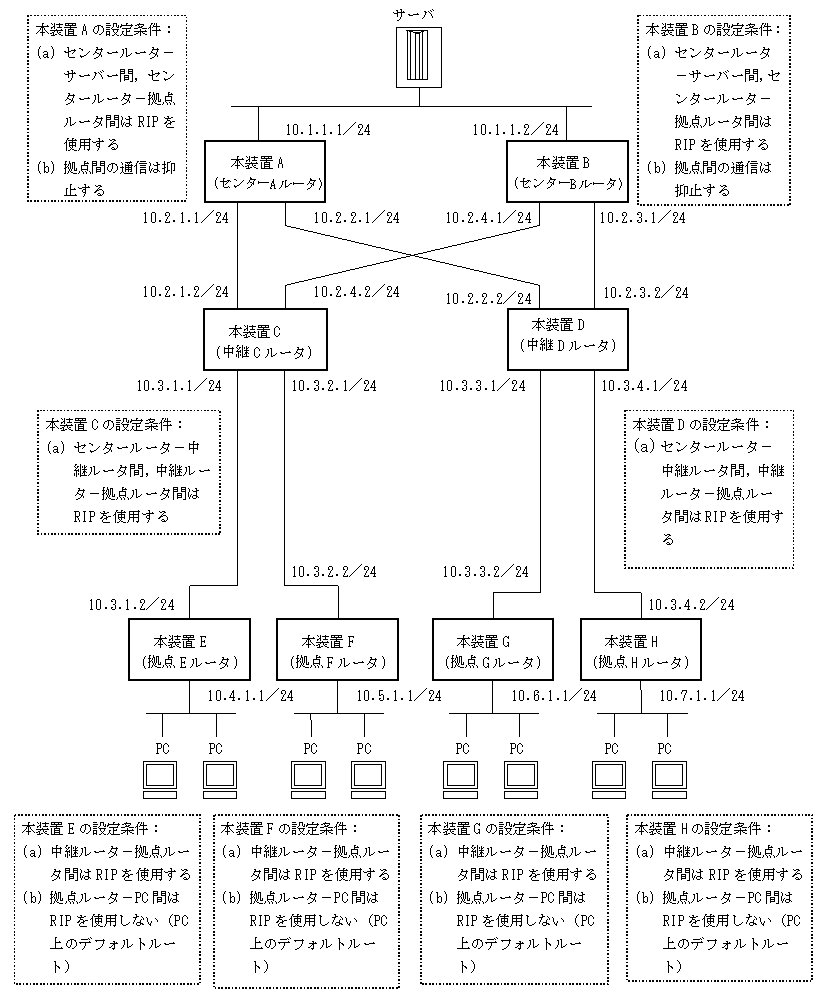

図8-4 構成図

[図データ]

[設定条件]

<ネットワークの環境>
  1. サーバ−PC間の通信経路は本装置Bより本装置Aを優先します。
    (RIP経路のメトリック値により優先経路を制御します)

<本装置A/Bの環境>
  1. センタルータ(本装置A/B)−サーバ間の経路制御はRIPを使用します。
  2. センタルータ(本装置A/B)−中継ルータ(本装置C/D)間の経路制御はRIPを使用します。

<本装置C/Dの環境>
  1. 中継ルータ(本装置C/D)−センタルータ(本装置A/B)間の経路制御はRIPを使用します。
  2. 中継ルータ(本装置C/D)−拠点ルータ(本装置E/F/G/H)間の経路制御はRIPを使用します。

<本装置E/F/G/Hの環境>
  1. 拠点ルータ(本装置E/F/G/H)−中継ルータ(本装置C/D)間の経路制御はRIPを使用します。
  2. 拠点ルータ(本装置E/F/G/H)−PC間はRIPパケットを抑止します(PC上のデフォルトルートを使用します)。

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# exit

表8-10 本装置Aの構成定義情報解説

解説番号 解説
1 RIPプロトコルを動作させることを定義します。
ripモードに移行します。
2 経路変化を早期に通知するためにアップ状態のインタフェースが一つの場合でもRIPパケットを通知するようbroadcastパラメータを定義します。
3 ripモードからグローバルコンフィグモードに戻ります。

<本装置B>
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# metricout 1
      [rip interface all]
 5    (config)# exit
      [rip]
 6    (config)# exit

表8-11 本装置Bの構成定義情報解説

解説番号 解説
1,2 <本装置A>の解説番号1,2に同じ
3 全インタフェースに動作情報を設定することを定義します。
rip interfaceモードに移行します。
4 広告するRIP経路のメトリックに1を加算することで,本装置Bより本装置Aを優先するよう定義します。
5 rip interfaceモードからripモードに戻ります。
6 ripモードからグローバルコンフィグモードに戻ります。

<本装置C>
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# exit
 4    (config)# export proto rip interface 10.3.1.2
      [export proto rip interface 10.3.1.2]
 5    (config)# proto rip
      [export proto rip interface 10.3.1.2 proto rip]
 6    (config)# 10.1.1.0 masklen 24
      [export proto rip interface 10.3.1.2 proto rip]
 7    (config)# exit
      [export proto rip interface 10.3.1.2]
 8    (config)# proto direct
      [export proto rip interface 10.3.1.2 proto direct]
 9    (config)# all restrict
      [export proto rip interface 10.3.1.2 proto direct]
10    (config)# exit
      [export proto rip interface 10.3.1.2]
11    (config)# proto rip restrict
      [export proto rip interface 10.3.1.2]
12    (config)# exit
13    (config)# export proto rip interface 10.3.2.2
      [export proto rip interface 10.3.2.2]
14    (config)# proto rip
      [export proto rip interface 10.3.2.2 proto rip]
15    (config)# 10.1.1.0 masklen 24
      [export proto rip interface 10.3.2.2 proto rip]
16    (config)# exit
      [export proto rip interface 10.3.2.2]
17    (config)# proto direct
      [export proto rip interface 10.3.2.2 proto direct]
18    (config)# all restrict
      [export proto rip interface 10.3.2.2 proto direct]
19    (config)# exit
      [export proto rip interface 10.3.2.2]
20    (config)# proto rip restrict
      [export proto rip interface 10.3.2.2]
21    (config)# exit

表8-12 本装置Cの構成定義情報解説

解説番号 解説
1〜3 <本装置A>の解説番号1〜3に同じ
4〜21 拠点E,Fルータに対し,サーバが収容されているネットワークへの経路だけをRIPで通知するよう定義します。これによって,拠点間の通信を抑止します。

<本装置D>
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# exit
 4    (config)# export proto rip interface 10.3.3.2
      [export proto rip interface 10.3.3.2]
 5    (config)# proto rip
      [export proto rip interface 10.3.3.2 proto rip]
 6    (config)# 10.1.1.0 masklen 24
      [export proto rip interface 10.3.3.2 proto rip]
 7    (config)# exit
      [export proto rip interface 10.3.3.2]
 8    (config)# proto direct
      [export proto rip interface 10.3.3.2 proto direct]
 9    (config)# all restrict
      [export proto rip interface 10.3.3.2 proto direct]
10    (config)# exit
      [export proto rip interface 10.3.3.2]
11    (config)# proto rip restrict
      [export proto rip interface 10.3.3.2]
12    (config)# exit
13    (config)# export proto rip interface 10.3.4.2
      [export proto rip interface 10.3.4.2]
14    (config)# proto rip
      [export proto rip interface 10.3.4.2 proto rip]
15    (config)# 10.1.1.0 masklen 24
      [export proto rip interface 10.3.4.2 proto rip]
16    (config)# exit
      [export proto rip interface 10.3.4.2]
17    (config)# proto direct
      [export proto rip interface 10.3.4.2 proto direct]
18    (config)# all restrict
      [export proto rip interface 10.3.4.2 proto direct]
19    (config)# exit
      [export proto rip interface 10.3.4.2]
20    (config)# proto rip restrict
      [export proto rip interface 10.3.4.2]
21    (config)# exit

表8-13 本装置Dの構成定義情報解説

解説番号 解説
1〜3 <本装置A>の解説番号1〜3に同じ
4〜21 <本装置C>の解説番号4〜21に同じ

<本装置E>
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# ripin
      [rip interface all]
 5    (config)# ripout
      [rip interface all]
 6    (config)# exit
      [rip]
 7    (config)# interface 10.4.1.1
      [rip interface 10.4.1.1]
 8    (config)# noripin
      [rip interface 10.4.1.1]
 9    (config)# noripout
      [rip interface 10.4.1.1]
10    (config)# exit
      [rip]
11    (config)# exit

<本装置F>
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# ripin
      [rip interface all]
 5    (config)# ripout
      [rip interface all]
 6    (config)# exit
      [rip]
 7    (config)# interface 10.5.1.1
      [rip interface 10.5.1.1]
 8    (config)# noripin
      [rip interface 10.5.1.1]
 9    (config)# noripout
      [rip interface 10.5.1.1]
10    (config)# exit
      [rip]
11    (config)# exit

<本装置G>
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# ripin
      [rip interface all]
 5    (config)# ripout
      [rip interface all]
 6    (config)# exit
      [rip]
 7    (config)# interface 10.6.1.1
      [rip interface 10.6.1.1]
 8    (config)# noripin
      [rip interface 10.6.1.1]
 9    (config)# noripout
      [rip interface 10.6.1.1]
10    (config)# exit
      [rip]
11    (config)# exit

<本装置H>
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# ripin
      [rip interface all]
 5    (config)# ripout
      [rip interface all]
 6    (config)# exit
      [rip]
 7    (config)# interface 10.7.1.1
      [rip interface 10.7.1.1]
 8    (config)# noripin
      [rip interface 10.7.1.1]
 9    (config)# noripout
      [rip interface 10.7.1.1]
10    (config)# exit
      [rip]
11    (config)# exit

表8-14 本装置E/F/G/Hの構成定義情報解説

解説番号 解説
1,2 <本装置A>の解説番号1,2に同じ
3 全インタフェースに動作情報を設定することを定義します。
rip interfaceモードに移行します。
4,5 全インタフェースにRIPパケットの送受信をすることを定義します。
6 rip interfaceモードからripモードに戻ります。
7 指定のインタフェースに動作情報を設定することを定義します。
rip interfaceモードに移行します。
8,9 PCが収容されているネットワークでRIPパケットの送受信を抑止するよう定義します。解説番号4,5の定義より本定義(個別インタフェース指定)が優先します。
10 rip interfaceモードからripモードに戻ります。
11 ripモードからグローバルコンフィグモードに戻ります。

[構成定義情報の表示]

<本装置A>
rip yes
  broadcast

<本装置B>
rip yes
  broadcast
  interface all
    metricout 1

<本装置C>
rip yes
  broadcast
!
export proto rip interface 10.3.1.2
  proto rip
    10.1.1.0 masklen 24
  proto direct
    all restrict
  proto rip restrict
!
export proto rip interface 10.3.2.2
  proto rip
    10.1.1.0 masklen 24
  proto direct
    all restrict
  proto rip restrict

<本装置D>
rip yes
  broadcast
!
export proto rip interface 10.3.3.2
  proto rip
    10.1.1.0 masklen 24
  proto direct
    all restrict
  proto rip restrict
!
export proto rip interface 10.3.4.2
  proto rip
    10.1.1.0 masklen 24
  proto direct
    all restrict
  proto rip restrict

<本装置E>
rip yes
  broadcast
  interface all
    ripin
    ripout
  interface 10.4.1.1
    noripin
    noripout

<本装置F>
rip yes
  broadcast
  interface all
    ripin
    ripout
  interface 10.5.1.1
    noripin
    noripout

<本装置G>
rip yes
  broadcast
  interface all
    ripin
    ripout
  interface 10.6.1.1
    noripin
    noripout

<本装置H>
rip yes
  broadcast
  interface all
    ripin
    ripout
  interface 10.7.1.1
    noripin
    noripout
