7.6.1　DHCPサーバに接続する

＜この項の構成＞
(1)　設定内容の概要
(2)　構成定義情報例

(1)　設定内容の概要

本装置がDHCPクライアントとしてDHCPサーバからサービスを提供される例を示します。DHCPリレーを経由する場合の設定も同じになります。

［構成図］

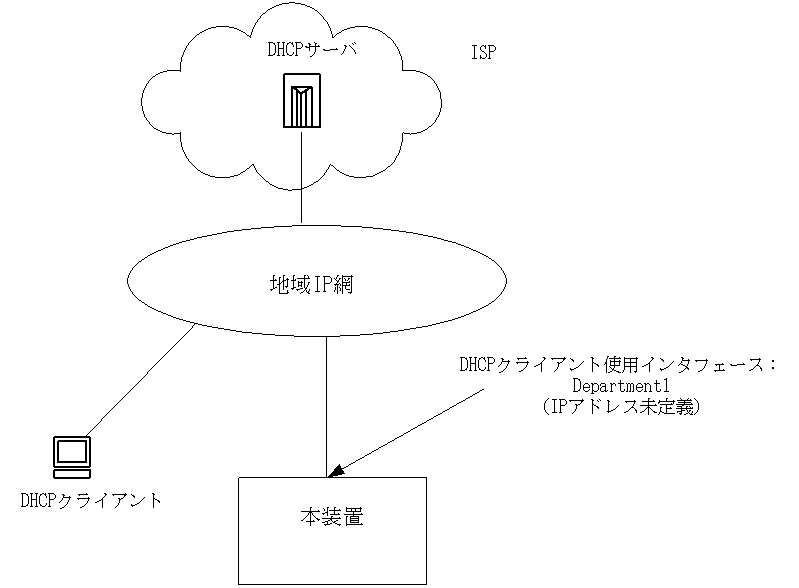

図7-21　構成図

[図データ]

［設定条件］
  1. 本装置と接続するインタフェースのIPアドレスが定義されていないこと。
  2. DHCPサーバは，本装置で指定したインタフェース上（同一サブネット）に存在する。

(2)　構成定義情報例

［コマンドによる設定］

＜本装置＞
 1    (config)# line Department1 ethernet 0/1
      [line Department1]
 2    (config)# ip
      [line Department1]
 3    (config)# exit
 4    (config)# dhcp-client interface Department1

表7-26　本装置の構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号1に回線名Department1のイーサネット回線を定義します。
2，3 Department1回線をDHCPクライアントとして使用するためインタフェース名Department1のIP情報を定義します。IPアドレスはDHCPサーバより取得するため，IPアドレスの設定は必要ありません。
4 IP情報で定義したインタフェースDepartment1に対してDHCPクライアント機能の割り当てを行います。

［構成定義情報の表示］

＜本装置＞
line Department1 ethernet 0/1
  ip
!
dhcp-client interface Department1
