7.5.1 DHCPクライアントを直結するネットワークに接続する

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

一つのサブネットに収容された複数のDHCPクライアントに対してDHCPサーバのサービスを提供する例を示します。同一サブネット上には,固定アドレスを割り付けるDHCPクライアント(例:ファイルサーバなどのサーバ類)が1台存在します。

(2) 構成図と設定条件

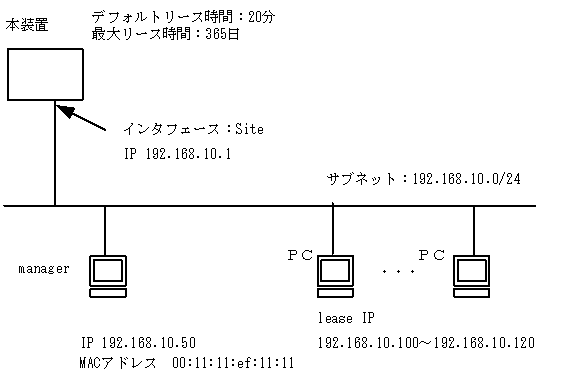

[構成図]

図7-19 構成図

[図データ]

[設定条件]
  1. 本装置のインタフェース(インタフェース名Site)からの配布アドレス範囲を192.168.10.100〜192.168.10.120とする。
  2. 配布アドレスのデフォルトリース時間を20分,最大リース時間を365日とする。
  3. 固定アドレスを割り付けるクライアント(manager)のMACアドレスが00:11:11:ef:11:11で固定IPアドレスを192.168.10.50とする。
  4. DHCPクライアントは,本装置をルータとして使用する(デフォルトルータが本装置)。

(3) 構成定義情報例

[コマンドによる設定]

<本装置>
 1    (config)# dhcp interface Site
 2    (config)# dhcp subnet 192.168.10.0/24
      [dhcp subnet 192.168.10.0/24]
 3    (config)# range 192.168.10.100 192.168.10.120
      [dhcp subnet 192.168.10.0/24]
 4    (config)# option routers 192.168.10.1
      [dhcp subnet 192.168.10.0/24]
 5    (config)# exit
 6    (config)# dhcp host manager
      [dhcp host manager]
 7    (config)# hardware 00:11:11:ef:11:11
      [dhcp host manager]
 8    (config)# fixed-address 192.168.10.50
      [dhcp host manager]
 9    (config)# exit
10    (config)# dhcp default-lease-time min 20
11    (config)# dhcp max-lease-time day 365

表7-24 本装置の構成定義情報解説

解説番号 解説
1 IP情報で定義したインタフェースSiteに対してDHCPサーバ機能の割り当てを行います。
2〜5 DHCPクライアントがあるネットワークのサブネット(192.168.10.0/24)に対して,そのネットワークに接続されるクライアントに割り付けるIPアドレスを設定します。また,このネットワーク上のDHCPクライアントは,デフォルトルータとして本装置を使用します。
6〜9 DHCP機能を使用するクライアントホスト managerに,固定で割り付けるIPアドレスを設定します。
10 本装置全体に設定するデフォルトリース時間(20分)を定義します。
11 本装置全体に設定する最大リース時間(365日)を定義します。

[構成定義情報の表示]

<本装置>
dhcp interface Site
dhcp default-lease-time min 20
dhcp max-lease-time day 365
dhcp subnet 192.168.10.0/24
  range 192.168.10.100 192.168.10.120
  option routers 192.168.10.1
dhcp host manager
  hardware 00:11:11:ef:11:11
  fixed-address 192.168.10.50
